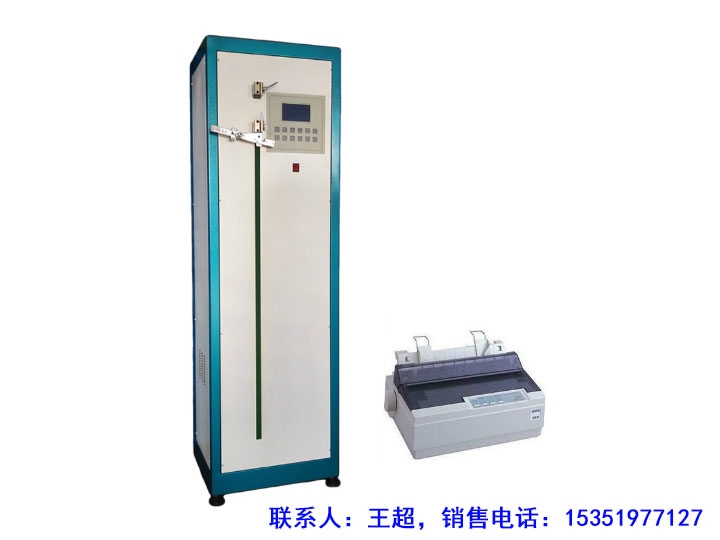

YG020型电子单纱强力机使用说明

信息来源：常州市双固顿达机电科技有限公司1 | 发布日期： 2017-08-01 08:39:53 | 浏览量：1324338

关键词：YG020型电子单纱强力机使用说明,YG020型电子单纱强力仪说明书

一．产品用途

YG020型电子单纱强力机是一台单片机控制的拉伸试验机，用于测定棉，毛，丝，化纤等单根纱的抗拉断裂强力，断裂伸长，断裂强度，断裂时间等物理指标，该机采用先进的工控系统，配备大屏幕液晶显示。本机的原理和性能符合国际标准ISO2060《纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定》和国家标准GB/T3916《纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定》，国家标准GB/T14344《化学纤维长丝拉伸性能试验方法》。
本机自动化程度高，测试机理先进，性能稳定可靠，适用于我国大，中，小各类纺织企业及各级检验机构，是高科技机电一体化产品，达到同类产品的国际水平。
二．产品主要技术参数
1．拉伸型式：等速伸长型（CRE）
2．负荷测试范围：0～5000CN
3．负荷示值准确度：≤±1%
4．试样夹持距离：100mm～500mm任选
5．夹持距离准确度：±1mm
6．伸长范围：0～600mm（夹持距离为500mm）
7．拉伸速度调节范围：100mm/min～1200mm/min
8．一批^多测试次数：300次
9．数据输出方式：由液晶显示屏显示：负荷值，伸长值，次数，管数，伸长率，断裂时间，和打印输出。
10．电源：AC220V，50Hz
11．功率：0.4kW
12．重量：150kg
13．外形尺寸：长×宽×高（480mm×380mm×1580mm）
三．产品结构和工作原理
该机的夹持长度是通过下夹持器限位碰到定位光耦以后，自动回复到设定的定长（夹距）。强力部分则通过传感器信号经放大器至模数转换成数字信号，^后通过计算机处理并通过显示器显示出来。
四．产品运输和安装
1．本机在装箱出厂时，竖放在包装箱内，在运输过程中严禁倾倒和雨淋。
2．拆箱后，仪器搬运时着力只允许在四周框架及仪器底部，严禁将绳索穿扎在上，下夹持器等零部件上。
3．本机的安装地点应满足以下要求：
a.室内地面平整，空气清洁，无腐蚀，无明显电源干扰。
b. 主机，打印机的电源应有良好的接地。
4．将打印机电源，，主机电源，及其他联线，正确连接好。并且请安装好打印纸。
五．各按钮键名称及说明
设定键Set：起设定作用。移位键Next：在设定过程中起选择作用。Turnup键：在设定过程中起加作用。Turndown键：在设定过程中起减作用。起动Start键。删除键Delete：如在试验过程中发现错误则可以用删除键删掉该次测试数据。归位键Reset按此键将进行归位处理。初始化ALLclear键：当每批测试完后都按此键进行初始化。去皮Tare键：在预热之后或每次测试之前都需按此键进行清零。标定Calibration键。统计Stat键：起统计作用。打印Print键：按此键打印机将进行打印。
六．产品操作说明
1．第一步：按以下顺序分别打开各电源：打印机，及主机电源。此时下夹头将自动归位并回到显示屏上所显示的定长（夹距）。
2．第二步：按自己所需分别设置各项技术参数。需设置的参数有以下几个大项目：
方式（定伸长，定强力，测试），管数，每管次数（设置时请注意管数*每管次数<300），夹距，定伸长率，定拉力，速度，密度，打印（统计数据，全部打印）。
3．第三步：待参数设置好以后，请仔细再查看一遍（注意在每次改完参数之后都必须按设定键确认，并且下夹头将自动移动到所设置的定长的位置），接着把试样通过上，下夹头夹好。按起动键，下夹头将自动运行拉伸，当试样断裂以后，过2s(秒)后下夹头将自动返回到预置定长。然后再夹好试样，按试验键，拉伸将自动运行。如此反复循环运行，直至试样全部做完。
4．第四步：待试样全部做完以后，可以按统计键查看各项测试数据。将显示每管每次的断裂强力，断裂伸长，断裂伸长率，断裂时间，及统计数据，平均值，不均率CV值等，并且按打印键将自动打印各项数据。打印完后按统计键将回到测试界面，并且通过按初始化键将自动回到初始界面。
整个操作顺序概括如下：打开所有电源----当下夹头自动返回到定长----请设置所需设置的参数----待下夹头移动到定长之后----夹好试样----按起动键----当试样断裂后下夹头2s(秒)后将自动返回到定长----再夹好试样----按起动键----如此反复直至所有测试完成----此时可以按统计键进行统计各项数据----并且按打印键将打印各项数据，^后请按初始键进行初始化。
七．产品维护和保养
1．经常保持打印机和主机的清洁。
2．操作员应经常在夹持器的滑座立柱上及链条上加机油，使仪器上升，下降传动部分呈良好的工作状态。
3．每年按国家计量标准JJG475“电子式万能试验机”检定规程一级机要求进行一次校验强力示值，以保证仪器试验的正确性。
4．发现仪器不正常，检查排除故障。应及时关闭电源，由熟悉该仪器的专职维修人员

5．在每天不工作时请关闭所有的电源。
