  • SG689B型双镜头全自动喷丝板镜检仪(检测仪)

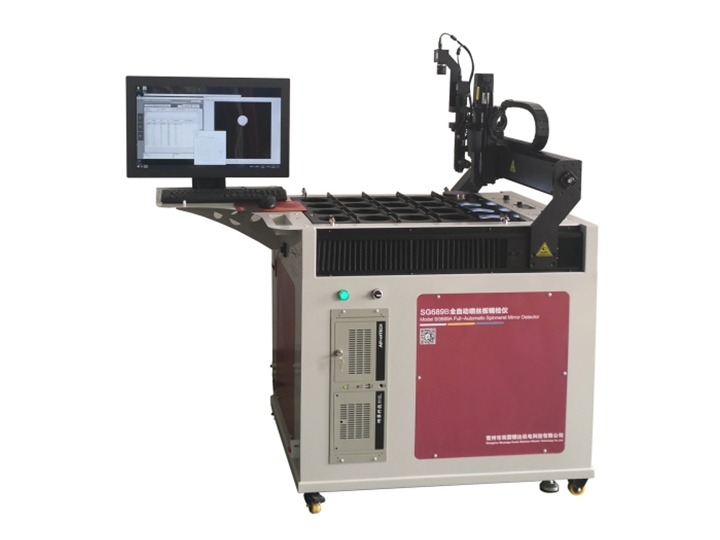

SG689B型双镜头全自动喷丝板镜检仪(检测仪)

关键词:SG689B型双镜头全自动喷丝板镜检仪(检测仪)
产品概述:SG689B型双镜头全自动喷丝板镜检仪(检测仪)用于全自动检测圆形、方形、长方形等多种形状和规格的喷丝板,纺丝板,纺口板等模具孔形状、尺寸大小以及是否阻塞的专用检测仪器。根据模具的形状、大小、喷丝孔的布置情况,可在纵、横向有效范围内检查任意一孔的检…
在线咨询
产品详情 图片集锦

【仪器用途】

SG689B型双镜头全自动喷丝板镜检仪(检测仪)用于全自动检测圆形、方形、长方形等多种形状和规格的化纤长丝喷丝板,短纤喷丝板,工业丝喷丝板,纺丝板,纺口板等模具孔形状、尺寸大小以及是否阻塞的专用检测仪器。根据模具的形状、大小、喷丝孔的布置情况,可在纵、横向有效范围内检查任意一孔的检测要素。

【总体说明】

① 机械部分介绍

1.SG689A型全自动喷丝板镜检仪采用全自动X-Y-Z三轴运动控制平台(也就是三轴直交机器人),采用交流伺服系统进行定位,每轴配有一根滚珠丝杆传动,声音小,精度高,重复定位精度可达±0.01mm。

2.本机采用一个畸变小的工业级广角镜头和一个电动变倍镜头两个双镜头组合,电动变倍镜头为连续变倍,结合软件可以自动快速切换不同倍率,高效快捷,广角镜头+电动变倍镜头组合标定喷丝板模型更加方便快捷。

3.相机采用高帧率和高分辨率黑白工业相机,保证采集的图像不失真,从而保证测量精度。

4.本机采用高强度金属装载夹具和台面,承重性能好,更换喷丝板夹具也方便。

(通过磨床加工,保证平面度)。

5.装有一个显示器,便于观察测试过程及进度。

② 电气部分介绍

1.采用可靠的图像处理算法,可以检测出喷丝板微孔的直径,面积,圆度,污垢率等参数(具体参数依据客户要求而定),并自动记录不合格微孔位置。

2.标定喷丝板模板文件通过使用者自己输入喷丝板参数设置。

3.镜头实现自动对焦,提高检测效率。

4.测试数据会保存在数据库中,方便数据的记录与分析。

5.5.电脑配置提升,传输信号速度升级到USB3.0,提高了运行速度,结合软件算法,进一步提高了检测的速度,根据喷丝板的规格检测速率会有所变化(检测速度与孔距直接相关)。

6.6.省去了复杂繁琐的标定喷丝板模型方式,现在采用快速标定方式,更加方便效率更高。

7.检测不同的喷丝板时只需载入不同的喷丝板模板文件,操作灵活方便。

8.本机采用研华原装工业控制计算机,计算机配置X,Y,Z三轴控制及输入输出卡以及可调式光源控制器,配置工业控制计算机键盘和鼠标,传输数据快。

9.下光源可以全方位透过喷丝板微孔从而被镜头捕捉在显示器上显示优质的画面。

10.本机采用一体机设计,外形更美观,采用高强度金属装载夹具和台面,承重性能好,更换喷丝板夹具也方便。

11.本机软件检测方式单镜头或者双镜头可以自行选择,灵活性高。

12.根据检测需求可以选配吹气清洁,印章标记或者数据导出等附加功能。

③ 采用该设备的优势

1. 保证检测精度,避免了漏检,错检等人为因素,增加产品质量,避免了次品的产生。
2. 节省人力支出,可于短时间内回收设备成本:本检测系统为全自动作业,真真实实检测每一纺孔,无人为干扰,一天24小时工作,一年工作365天,可以减少人力成本上涨的压力。
3. 作为新喷丝板入厂品质检测:由于此套系统是实际量测纺孔尺寸,所以经由此系统,可以对于新喷丝板作为入厂检测,预先知道喷丝板的纺孔尺寸正确情况,避免在未知情况下安装上线,产生次级品,造成无谓损失。
4. 管理在用喷丝板微孔的实际数据,为生产的精细化及淘汰不合格的喷丝板提供数据支持。

5、即时评估及改善抽丝制程的异常:经由此系统,如发现喷丝板的不清洁孔,集中于某区域,则可能是抽丝过程中某制程温度问题或其他问题,进而改善制程。

【技术指标】

1. 每块板检测完成后保存数据,如果出现异常情况保证之前已经检测的喷丝板数据不会丢失。

2. 连接压缩空气后复检喷丝板时可以进行吹气清洁,可以选配印章标记或光源定位标记。

3. 喷丝板上易损耗部件必须方便客户更换,更换简便

4. 设备完成后提供完整的使用指南(包括注意事项,设备日常保养,常见故障解决等)

【检测方式】

1 利用计算机控制和图像处理技术,自动逐孔扫描检测,并对测试结果进行记录。

2 对于不合格的喷丝板微孔,仪器自动记录并可以进行吹气清洁或者印章标记功能,可以采用同轴光源指示出自动清洁后任然不合格孔的位置。

【镜检仪全自动化定义】  

对所有喷丝孔的全面体检是镜检仪自动完成的,即每个孔位置坐标的自动记录、检查、异常孔的位置坐标记录、清理异常孔时可以进行手柄操作进行吹气清洁,仍不合格的孔,可以通过同轴光源光束照在喷丝板微孔上进行定位。  

【检测项目】  

1.孔直径、孔面积,圆度,污垢率,微孔合格情况等数据,测试数据在合格范围的喷丝孔显示绿色,不合格的显示红色。对微孔的合格品质进行判断,判断微孔是否合格,微孔面积是否过大或过小,所检测的微孔状态是否符合设定的范围,并有红色或绿色标注。  

2.仪器程序具有双界面暨数据界面和图形界面,数据界面能完整显示微孔的检测数据,图形界面中能直观看到实时检查的孔的真实情况。  

3.具有孔径测量功能,可作喷丝板出丝检验依据,检测出的喷丝板数据可以直接保存在电脑里。

【仪器主要技术参数】:

1.检测系统尺寸大小:

检测区域:500mm(长)×600mm(宽),可以根据用户要求定制

检测台尺寸:965mm(长)×905mm(宽)×1335mm(高),可以根据用户要求定制

2.电器柜和主机为一体式设计。

3.检测项目:微孔面积,失圆率,污垢率,特殊异型孔尺寸等。

4.检测速度:0.2-1秒/孔(速度根据孔距而定)。

5.检测精度:±0.01mm。

6.可检测微孔的范围:0.1mm-5mm。

7.喷丝板一次最多检测个数:视喷丝板具体尺寸而定。

8.运动控制单元:三轴机器人,采用三套伺服电机和三根滚珠丝杆。

9.相机:采用2个高速黑白工业相机,噪声小无拖影。

10.光源:采用上下两个光源,通过控制光源实现不同检测功能。

11.镜头:采用一个畸变小的工业级广角镜头和一个电动变倍镜头。

12.中文简体检测软件,支持定制其它语言(如英文,中文繁体等)。

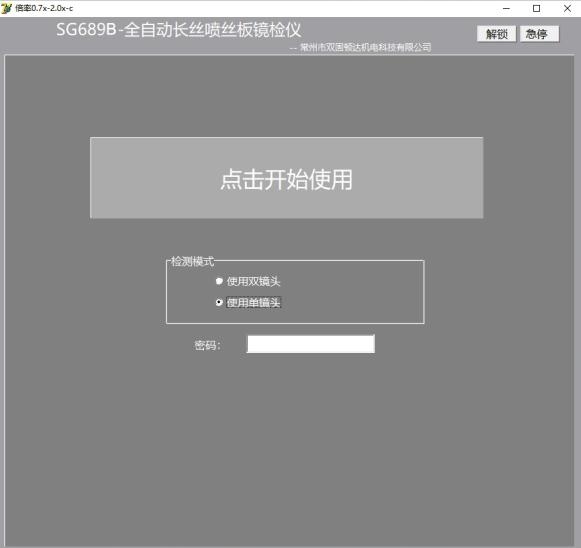

【软件主界面】

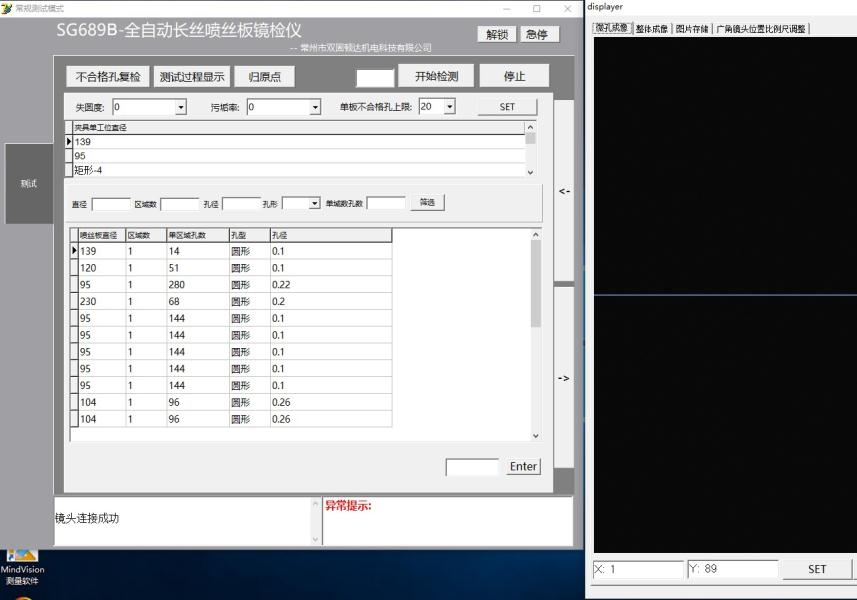

【软件截图-主界面】

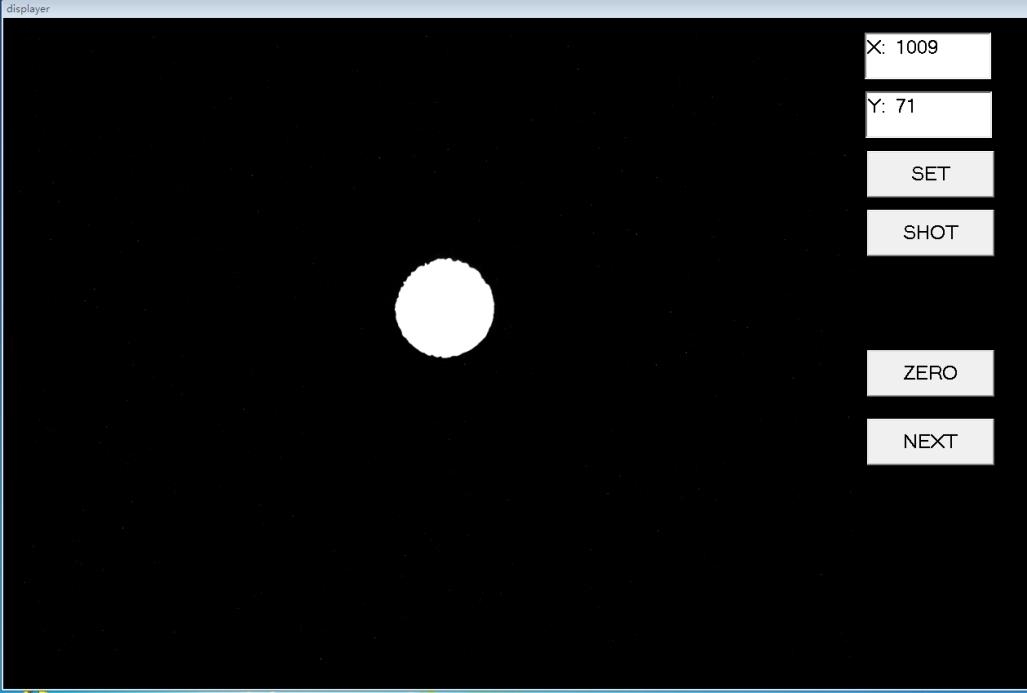

【软件截图-图像显示界面

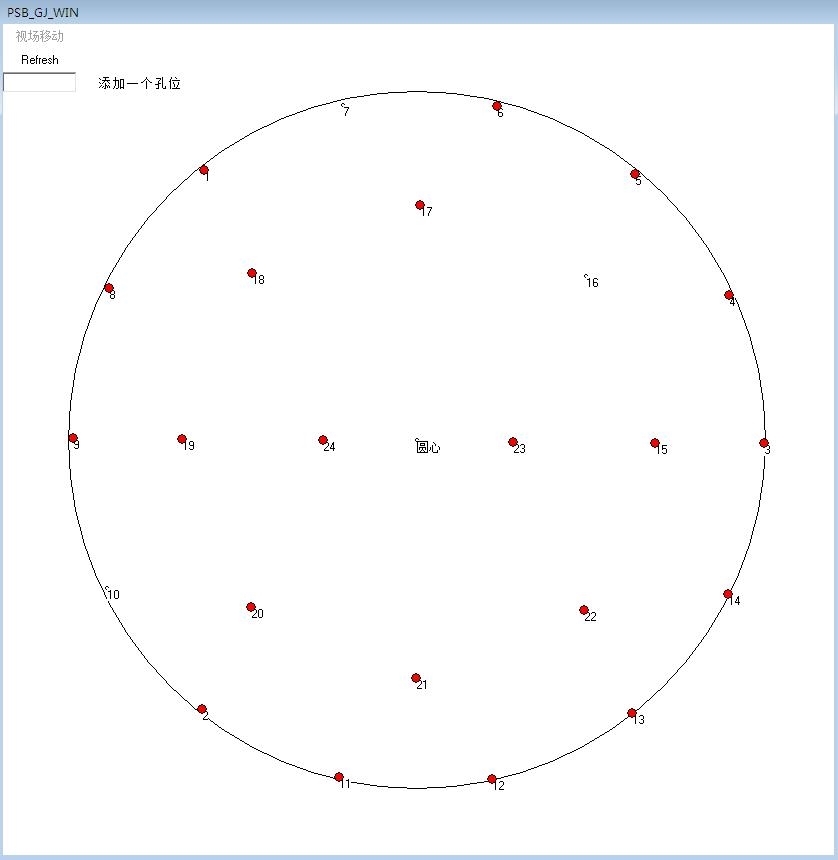

【软件界面-喷丝板微孔孔位分布界面】
