GB/T 3923.1-2013 纺织品 织物拉伸性能 第1部分:断裂强力和断裂伸长率的测定(条样法)检测方法
试样制备:
从每一个实验室样品上剪取两组试样,一组为经向(或纵向)试样,另一组为纬向(或横向)试样,每组试样的有效宽度应为50mm±0.5mm(不包括毛边,长度应满足夹持长度200mm(夹持长度为200mm时试样尺寸为长300mm,宽50mm);如果试样的断裂伸长率 >75%,夹持长度可为100mm(夹持长度为100mm时,试样尺寸为长200mm,宽50mm)。
【夹持长度要求】
对于断裂伸长率≤75%的试样,其夹持长度设置为200mm;对于断裂伸长率>75%的织物,其夹持长度设置为100mm。
【拉伸速度要求】
夹持长度mm |
织物断裂伸长率% |
伸长速率%/min |
拉伸速度mm/min |
200 |
<8 |
10 |
20 |
200 |
≥8且≤75 |
50 |
100 |
100 |
>75 |
100 |
100 |
【试验结果判定】
如果试样在距离钳口线5mm内断裂则为钳口断裂,其结果应舍弃。超过钳口线5mm外断裂则为正常断裂,可以记录为断裂值。
【试样结果的表示】
分别计算经纬向(或纵横向)的断裂强力平均值,其单位为牛顿(N),计算结果按以下要求修正。
①. <100N,修正值1N。
②. ≥100N且<1000N,修约至10N。
③. ≥1000N,修约至100N。

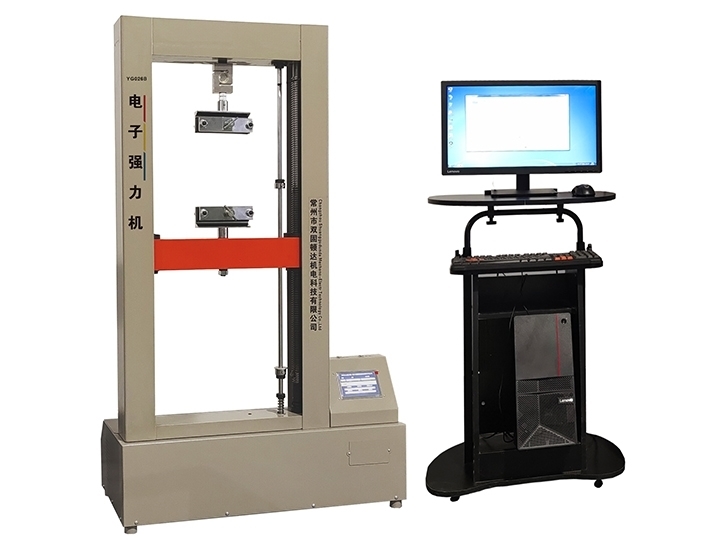

GB/T 3923.1-2013 纺织品 织物拉伸性能 第1部分:断裂强力和断裂伸长率的测定(条样法)检测仪器测试设备推荐常州市双固顿达机电科技有限公司YG026B型电子织物强力机。
【用途】
YG026B型织物强力机用于测定各种纺织品,棉、毛等机织物,非织造织物条样法的断裂强力和断裂伸长率,具有拉伸、顶破、撕裂、剥离、接缝、撕破、弹性回复、抗滑移等功能。
【符合标准】
GB/T 3923.1-2013 纺织品 织物拉伸性能 第1部分:断裂强力和断裂伸长率的测定(条样法)
【仪器特点】
1、采用高精度、高效率测力传感器,试验数据准确。
2、控制器:计算机控制,抗干扰能力强,速度快,采样速率≥1000 次/秒;并能同时处理曲线及报表(强力测量软件兼容Windows XP或Windows 7 32位操作系统)。
3、显示特点:测试过程中曲线动态跟踪(监控),曲线坐标自动缩放,报表与曲线同时跟踪显示。
4、操作软件:中,英文自动切换,界面友好。
5、操作特点:操作简便,可以自定义设置试样名称,批号,试验次数,操作员姓名等信息。
6、能够保存试验数据及结果,具有曲线显示,查询等必要的功能,试验速度连续可调,试样拉断自动停机,峰值保持等功能。
7、测试单位可以自由切换(N,磅,千克等)。
【仪器性能及主要技术参数】
1、测试方式:等速伸长(CRE)原理测定,计算机控制,并记录曲线动态变化,可根据需要选择强力/伸长,强力/时间,伸长/时间曲线显示。
2、测试方法:拉伸、顶破、撕裂、剥离、接缝、撕破、弹性回复、抗滑移等功能。
3、拉力传感器量程:100N / 200N / 500N / 1000N / 3000N / 5000N(选配)
4、测力精度:<±0.5%
5、夹距:25~500mm(无级可调)
6、拉伸速度:1~500mm/min(任意设定)
7、回复速度:200mm/min(速度可调,建议速度:200mm/min)
8、有效动程:450mm(可定制)
9、伸长分辨率:0.01mm
10、夹持器有效夹持宽度:标准配置100mm(可根据用户需求定制)
11、打印:输出各种形式数据,曲线及统计结果
12、电 源:AC220V±10% 50Hz
13、外形尺寸:600×430×1250mm
14、重 量:约150Kg
