化纤行业按形状分长丝纤维，短纤维，异性纤维，复合纤维，变形丝等，而化纤纺出的细丝是从喷丝板的微孔中经过多道工艺喷出而成，喷丝板微孔的好坏会直接纺丝的产品质量，下面简单介绍一下喷丝板的知识。

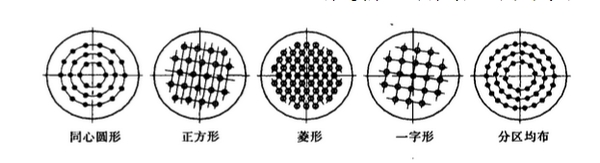

一．喷丝板微孔分布形式

二．喷丝板微孔主要孔型

喷丝板孔型多数分为圆形，当然三叶型也是比较常见的，也有如C型，扇形等不规则孔型，而圆形是使用最为广泛的形状，以下是常见异形孔形状：

三、用什么仪器来对喷丝板的微孔合格性能进行检测呢，一般用喷丝板镜检仪，它的主要原理就是相机通过捕捉到镜头的画面进行抓拍图片，通过专用的软件可以对各种图片进行分析，从而得出结论喷丝板微孔是不是堵了？根据配置不同可以将本仪器可以分为手动喷丝板镜检仪和全自动喷丝板镜检仪，在这里要着重推荐常州市双固顿达机电科技有限公司这家工厂。

三．喷丝板镜检仪选型

（1） 喷丝板镜检仪的选型主要是根据以下几个参数来决定：

1. 微孔分布形式

2. 微孔形状

3. 相邻微孔间距

4. 微孔孔径

5.微孔外径（如圆形喷丝板需要客户告知直径，长方形喷丝板需要客户告知长宽高参数方便制作夹具）

2）常州市双固顿达机电科技有限公司研发的喷丝板镜检仪的种类主要有以下几种

1. SG689A型全自动喷丝板镜检仪

1-2 SG689B双镜头全自动喷丝板镜检仪

2-1 SG689M手动喷丝板镜检仪（金属台面台面+显示器）或SG689M手动喷丝板镜检仪（滑台+显示器）不带软件

2-2 SG689M手动喷丝板镜检仪（滑台+软件）（带软件）

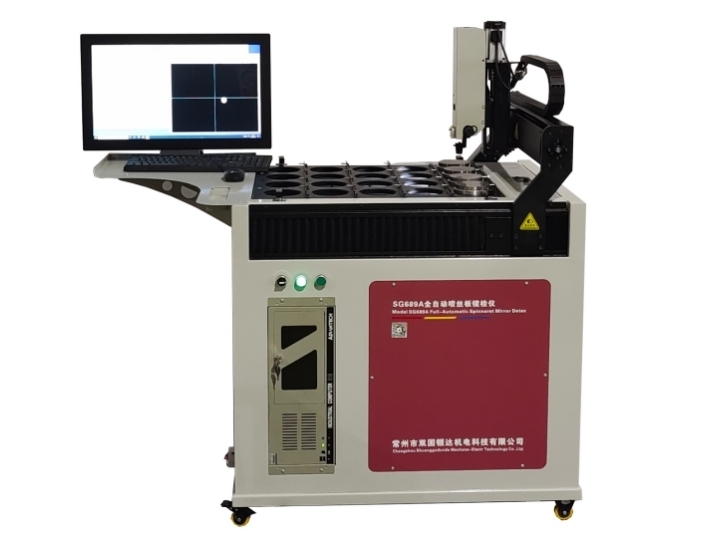

（3）简单介绍全自动喷丝板镜检仪：SG689A全自动喷丝板镜检仪适用于孔径大于0.08mm孔距大于1mm的所有类型的喷丝板（所以孔型，和微孔分布均可测量），检测速度0.2-1s/孔左右，各种详细参数如孔径，周长，面积，污垢，异型孔特殊参数(如三叶孔叶长，叶宽)均可测量，具有节省人力，提高生产效率的作用，同时因为自动化程度高，所以价格高于手动喷丝板镜检仪（SG689A包含了SG689M系列手动喷丝板镜检仪所有优点，同时自动化程度高减少了人为因素对检测结果产生的影响）。

软件界面

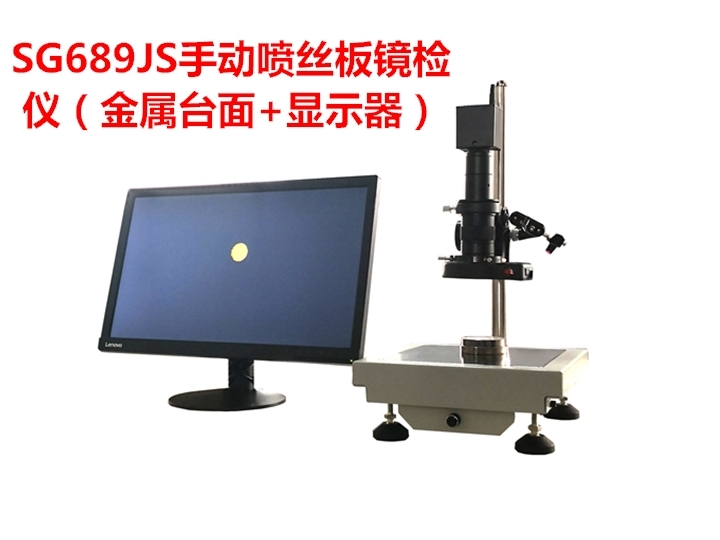

（4）SG689M型手动喷丝板镜检仪（不带软件），该型号为最常见的镜检仪，主要由工作台，支架，光源，相机，镜头，显示器组成（该相机采用vga接口相机，直连显示器），作用相当于显微镜，主要作用是通过镜头将待检测微孔放大，通过相机在屏幕上成像，然后通过肉眼来观察微孔中是否有污垢，以及微孔是否变形，该镜检仪可以粗略观察微孔，但是微孔尺寸，以及微孔轻微的变形肉眼是无法观测的，该系列仪器还可以定制滑台操作款式。

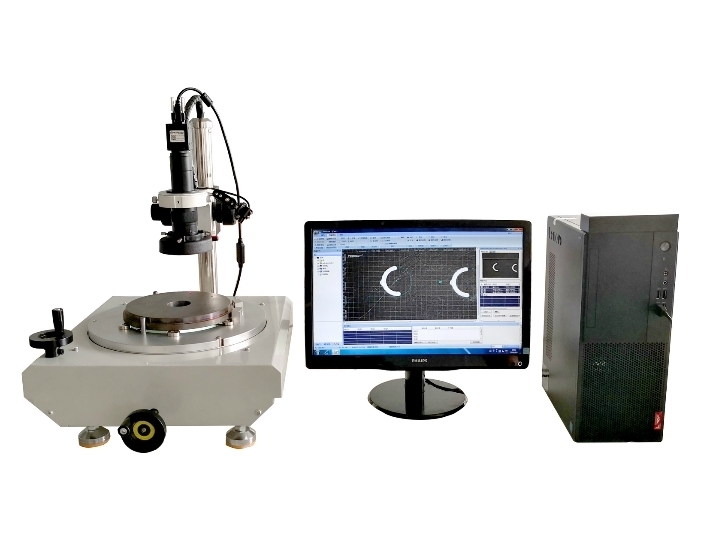

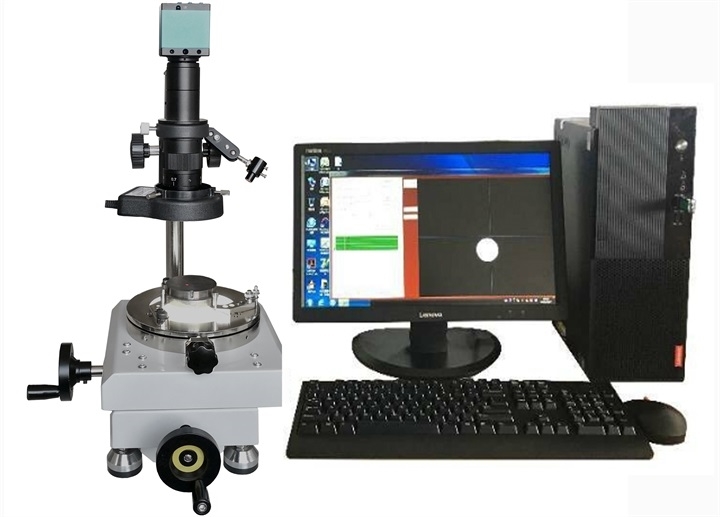

（5）SG689M手动喷丝板镜检仪（带软件），主要原理和SG689M相同，但是该款喷丝板镜检仪是可以连接到电脑的（采用USB相机安装驱动后可连接到电脑），首先对于采集到的图像可以进行预处理，如图像的锐化，图像的二值化，图像的滤噪，并且配有软件来测量各种孔形的详细尺寸。同时还可以生成检测报告，对检测的微孔图片进行保存，方便对喷丝板的各项参数进行统计，软件界面如下。主要分为标配软件和定制软件：

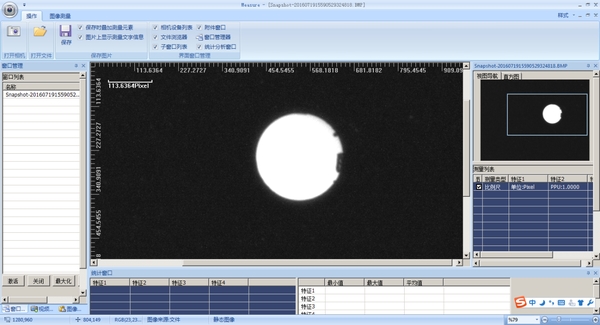

  标配软件

定制软件

（6）关于工作台和夹具的选型，SG689A全自动喷丝板镜检仪上的夹具是需要定制的，不同的喷丝板外形需要使用不同的夹具，SG689M系列对于普通孔距较大的喷丝板可以不安装夹具，直接将喷丝板置于下光源上方即可，如果孔距小则可以选配滑台操作，装配滑台后可以显著提高检测效率，如果微孔分布是同心圆分布的，则可以配置单轴加圆周的滑台（装配滑台后找孔将非常方便）。

（7）光源的选择，通常手动喷丝板镜检仪配白光光源，因为人眼识别白光比较方便，全自动喷丝板镜检仪采用镜头自带光源，无需再外界光源了。

四、常州市双固顿达机电科技有限公司自主开发的SG689A型全自动喷丝板镜检仪测量软件简介（部分介绍）

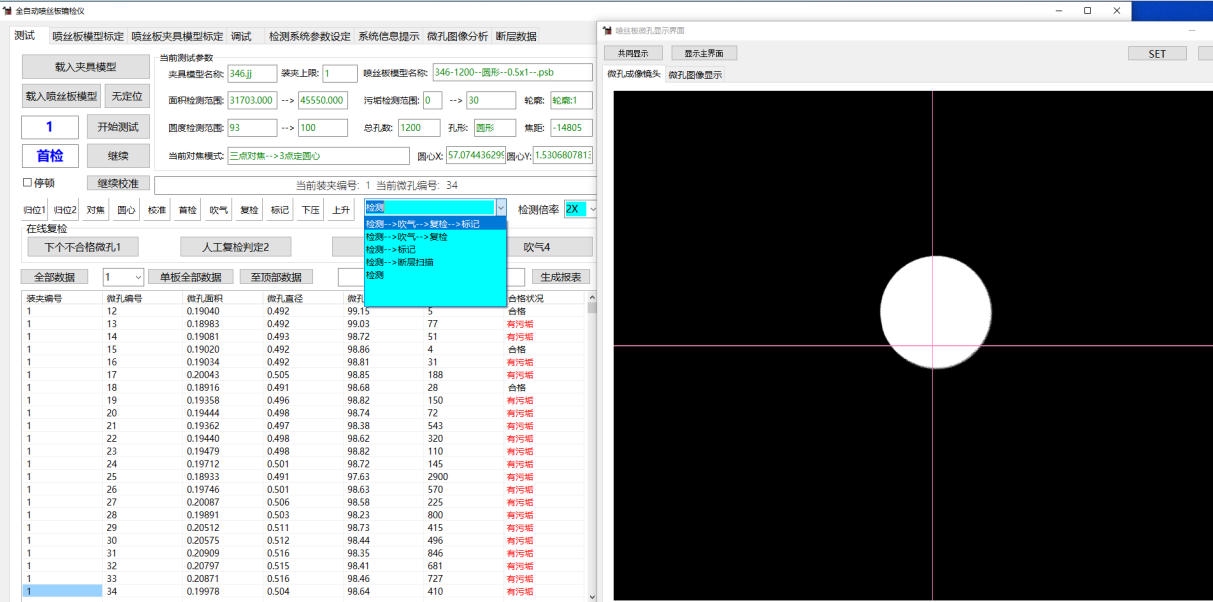

图一：测试操作界面

图二：喷丝板孔位分布模型

图三：喷丝板孔检测画面
