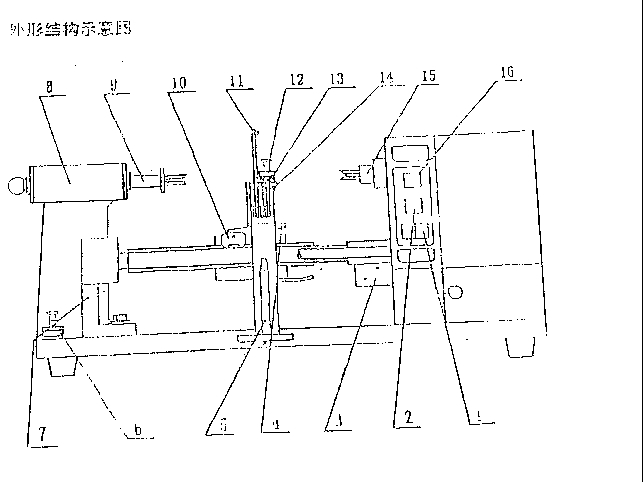

序号说明
1、电源开关 5、纱管芯 9、左黑板夹 13、导纱钩
2、启动按钮 6、备用压重片 10、半螺母 14、导柱
3、限位开关 7、螺杆托架 11、挑纱杆 15、右黑板夹
4、手柄 8、左夹头座 12、压重法张力器 16、停止按钮
一、 用途及特点
本仪器用于黑板摇取棉及化纤纯纺、混纺纱线，按新国标《GB9996-88》要求检查纱线外观评级检验。
为适应新旧标准过渡时期的用户要求，本仪器在新国标六组绕线密度外，另设一组老标准绕线密度。左夹头座可调，能适用220mm及130mm两种宽度黑板。
二、 主要技术指标
电源电压：AC 220V
电机功率：40W
黑板规格：250×180×2mm 250×220×2mm
张力方式：分级压重片压重法。
摇纱密度：7、9、11、13、15、19（根/厘米）。
外形尺寸：600×370×300mm
三、 使用方法
本仪器应安放在稳固的工作台上，不能有倾斜和震动。
应设置并符合工作电压及电气安全要求的专用配电板，并确认插头上的“相、中、地”
各线。
联接电源，开启“电源”开关。
将试样用黑板一端插入黑板夹（9），并向左推动使黑板右端插入右黑板夹（15）。
右手按手柄（4）使半螺母（10）从螺杆上抬起，并向左移到规定位置。

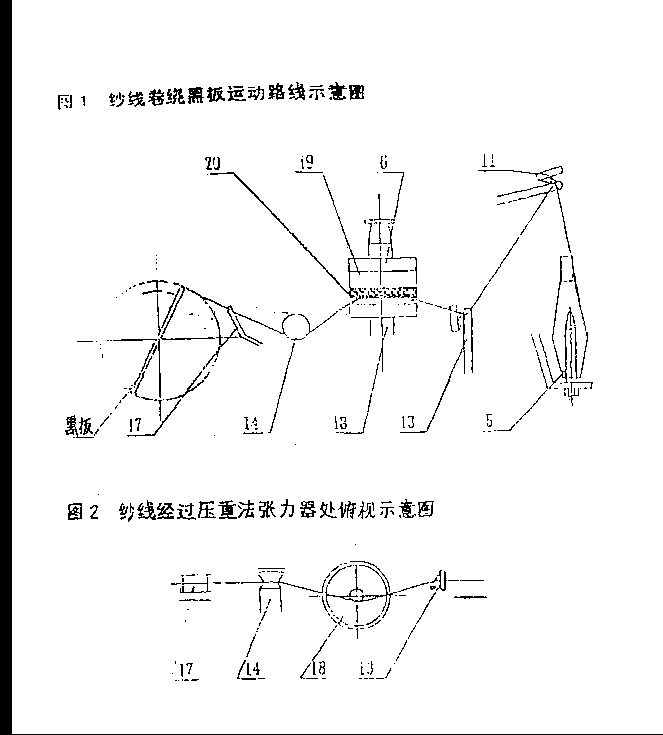

将试样纱管插入纱管芯（5）上，引出纱头经导纱钩（11）、（13），再经过压重座（13）上平面和压纱片（20）之间，引过导纱钩（17），经导柱（14），将纱头绕紧在黑板左端缺口处。（见图1、2）
序号说明：
（5）纱管芯 （6）压重片 （11）（13）导纱钩 （14）导柱
（17）导纱钩 （13）压重座 （19）缓冲圈 （20）压纱片
按表2（见附录1）选择压重片后，装在压重片张力器的缓冲圈（19）上。
把皮带放在需要选择的密度档上。（共七档）
按启动键（2），黑板回转螺杆带动导柱（14），从左向右移动纱线往黑板上卷绕，至右端接触限位开关（3）运转即停止。
将纱线头摘断，并绕紧在黑板左端缺口处，取下黑板。
重复上述顺序摇第二块黑板。
一、 注意事项
仪器必须有效接地，以确保安全。
各油孔及螺杆等转动部位须经常加注润滑油，确保仪器正常运转。
做好仪器清洁保养工作。
换档时必须依次变换，不能跳跃，以免皮带过度伸长而失效。
压纱片（20）的平面一定要保持平整，缓冲圈（19）要有弹性，才能使纱线卷绕到黑板上的密度均匀。
如仪器发生故障，须有专业人员检修或接洽本公司，以便及时得到解决。
