YG155B电子式纱线捻度仪说明书
信息来源：常州市双固顿达机电科技有限公司 | 发布日期：
2017-10-07 10:46:06
| 浏览量：1323470
关键词：YG155B电子式纱线捻度仪说明书,YG155B纱线捻度仪使用说明,YG155B捻度仪操作步骤
一.产品用途
YG155B纱线捻度仪用于测定各种纱线的捻度。
仪器性能符合国家标准GB2543.1～GB2543.2《纺织品 纱线捻度的测定》，国际标准ISO/DIS17202《纺织品 纱线捻度的测定 退捻加捻法》和国际标准ISO2061《纺织品 纱线捻度的测定 直接计数法》和原纺工部标准FJ547〈〈本色气流纺棉纱实验方法〉〉及国家行业标准FZ/T10001《气流纱捻度的测定 退捻加捻法》。
二.主要技术指标
1．测试范围：各种纱线。
2．纱线张力：有一组称码可根据纱线的类别进行调整。
3．夹头转速：1500r/min,750r/min,点动慢速。
4．测试数量：小于99次。
5．测试长度：25，50，100，200，250，500 (mm).
6．测试方式：
a.直接计数法：（用于股线测试）
b. 一次退捻加捻法：
c.二次退捻加捻法（试验长度只能为250mm）
d.三次退捻加捻法（试验长度只能为250mm或500mm）
7． 试数据输出方式为显示输出或打印输出：每次捻度值Xi；每批平均捻度Xe；试验次数Nn ；平均捻度以下出现的次数N1 ；均方差S ；不匀率H ；变异系数CV ；捻系数α。
8． 电源：220(1±10%) V，50 Hz。
9． 功率：小于25W （主机）
10．环境要求：温度20℃±10℃

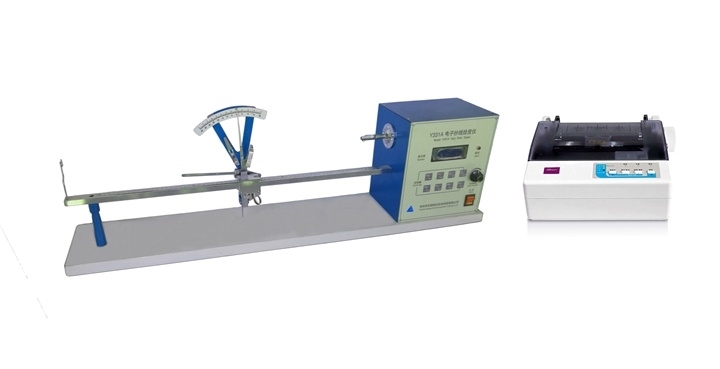

三 外形图（见图一）
四 主要结构
本纱线捻度仪主要由控制箱，张力机构，插纱架及数据处理系统等部件组成。
1． 控制箱装有转动夹，各个功能开关，转动夹由微电机直接带动。
2． 张力机构是采用垂直机械式加载张力机构，其张力用砝码按试验方法的规定要求进行任意加载。
3． 插纱架可由用户自由地安装和调节来满足试验的要求。
4． 数据处理系统主要有机内计算机，数据输出有显示器显示输出或打印输出。
五 仪器拆箱及安装事项
1． 拆开包装箱时，必须先打开木箱顶盖，再拆除四侧箱板，然后小心取出仪器，插纱架。
2． 搬运仪器时，只允许仪器底座受力，其它部位不允许受力。
3． 仪器必须安放在水平坚固的工作台上，用软布擦干净仪器的表面，然后在仪器左边放置好插纱架。
4． 仔细检查一下仪器的各零部件是否有因运输过程或拆箱过程产生的损坏，变形，松动等现象。
5．仪器应有良好的接地电源，同一电源线上尽可能没有频繁起动的电气设备或有在电源插座处频繁插拔其他电气设备，仪器周围不得有强磁场干扰。
6．请连接好打印机。
六．显示及操作开关说明
如图2所示，本仪器面板上有显示器及一组控制键，其主要功能如下。
1． 液晶显示器:用于显示工作时的各种数据。
2． 按键的名称和作用：
(1)设定键（Set）只须在设置过程中操作。
(2)移位键（Next）在设置过程中通过它才能对物理参数进行选择，并且在测试过程中可以通过它翻看其他以前测试的数据。
(3)点动键（Turnup）在设置过程中通过它才能对物理参数进行修改，此时作为“+”。在动作中（只用在直接计数法）作为点动慢速转动。
(4)点动键（Turndown）在设置过程中通过它才能对物理参数进行修改，此时作为“-”。在点动动作中（只用在直接计数法）作为点动慢速转动。方向与上相反。
(5)启动键（Start）用于起动时用。
(6)停止键（Stop）用于停止时用。
(7)清除键（Clearn）用于在操作过程中如有失误时按此键盘，如设置错误等其他情况。
(8)统计键（Stat.）用于试验完后，统计各项数据之用
七．仪器的操作顺序
1.打开主机电源，看零位指示灯是否亮，如果能亮则表示左夹钳在零位，如果不亮则需调节零位。方法为调节定位架上的光感座的位置，使零位指示灯是亮。简单来讲是调节零位。
2.打开打印机电源。
3.设置各项物理指数。设定时的步骤：
（1）先按设定键（Set）。
（2）通过移位键（Next）可以对各个试验参数进行选择。
（3）每个试验参数的数值修改是通过点动键（Turnup）此时作为“+”和点动键（Turndown）此时作为“-”来操作。
需设置试验参数有：
(1)试验次数（不大于99次）在显示屏上能直接显示。
(2)试验长度（25，50，100，200，250，500 mm）在显示屏上能直接显示。
(3)夹头转速（1500r/min，750r/min，点动慢速）在显示屏上能直接显示。
(4)捻向 S向和Z向在显示屏上能直接显示，是通过点动键（Turnup）或（Turndown）来切换改变的。
(5)测试方式：
a.直接计数法：在显示屏上表示为“0” （注意用此方法需设置预置捻度数，在显示屏中
有“ ”符号闪烁，需在此栏里设置数值），（一般用于股线）
b. 一次退捻加捻法 在显示屏上表示为“1”
c.二次退捻加捻法 在显示屏上表示为“2” （试验长度只能为250mm）
d.三次退捻加捻法 在显示屏上表示为“3” （试验）
