服务热线

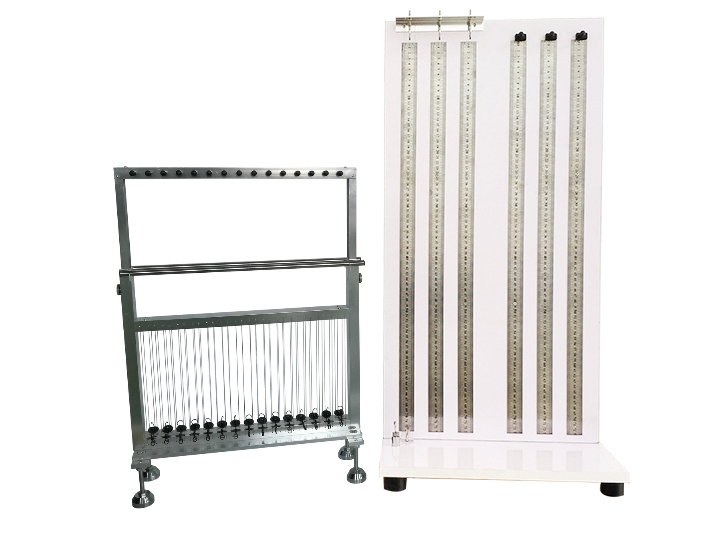

DDY6506变形丝卷缩仪依据GB/T6506—2001《合成纤维变形丝卷缩性能试验方法》标准规定，用手工办法测定各种合成纤维变形丝卷曲收缩率，卷曲模量及卷曲牢度的仪器。
（一）.使用条件
1． 仪器在标准大气条件下使用。
2． 试验样丝应在标准大气条件下平衡24小时以上。
3． 每筒1-3次，全批不少于30次，在规定的预加张力作用下用YG086C/N型缕纱测长仪取样。
二. 操作方法。
1. 将框式样品架升降框提到适当高度位置，用螺栓固定。
2. 按GB6506标准中（第7.1-5规定摇取的绞丝，依次将30绞丝悬挂在框式样品架的挂纱轴上，及下墙挂2.5CN圆盘重锤的挂钩上。悬挂时两端用手握住，但不可拉的过紧，以不打绞为准，挂绞丝时用力要均匀，以免引起绞丝张力不匀散乱。）
3. 安装好支撑横梁，依次把上墙挂纱轴中的绞丝取出，对折挂于下端圆盘重锤挂钩中，再在每个圆盘重锤钩挂上2.5CN的负荷重锤，使升降框恢复原位。
4. 按标准GB6506（8.3）规定，将挂满绞丝的样品架放入调好温度的（802A）烘箱内，当达到所温度时开始计时，10分钟后从烘箱中取出框式样品架冷却。
热处理温度按下表
|
品种 |
温度 |
时间 |
|
聚酯 |
120±3℃ |
10分钟 |
|
锦纶 |
120±3℃ |
10分钟 |
|
丙纶 |
60±3℃ |
10分钟 |
|
醋酯和三醋酯 |
100±3℃ |
10分钟 |
|
晴纶 |
80±3℃ |
10分钟 |
5. 将样品架升降框升至适当位置固定好，依次将样品架上的绞丝去掉2.5CN负荷重锤，再将绞丝挂回上端挂纱轴中，^后去掉支撑横梁。
6. 30分钟后依次将样品架上的绞丝取下，挂在测量板无导轨的挂钩上，下端挂500CN重锤10秒后，^读取LG。
7. 又将绞丝挂上2.5CN圆盘重锤，10分钟后，再挂在有导轨的钩中，将导轨上的2.5CN游码挂在绞丝下端，10秒钟后，^读取LZ.
8. 再将绞丝挂上25CN重锤，10秒钟后^读取LF。
9. 又再次将绞丝挂在测量板上，分别挂上2500CN的重锤（锦纶5000CN）停10秒，摘下重锤，再挂回样品架，20分钟后，将绞丝拿到测量板上，挂上2.5CN的游码，10秒钟后^读取LB。
10. 计算
卷曲收缩率CC%={(LG-LZ)/LG}×100%
卷曲模量CM%={(LG-LF)/LG}×100%
卷曲稳定度CS%={(LG-LB)/(LG-LZ)}×100%
