喷丝板镜检仪使用方法
信息来源：常州市双固顿达机电科技有限公司 | 发布日期：
2018-02-21 15:41:40
| 浏览量：1324961
关键词：喷丝板镜检仪,喷丝板镜检仪使用方法
喷丝板纺丝孔的情况关系着纺丝品质的好坏，因此，新入厂喷丝板的纺丝孔品质状况检查显得非常重要，并且喷丝板纺丝孔清洁设备效率也是影响生产的重要关键。目前针对喷丝板孔检查的装置，多以人工用显微镜投影方式来检查，此检查方式对于孔数少或数量少的喷丝板，可以应付得来；对于喷丝板孔数非常多或者每日纺丝产量大的企业，可以考虑选择全自动喷丝板检测装置，此装置机械化程度高，省人工，检测效率高，检测速度块。

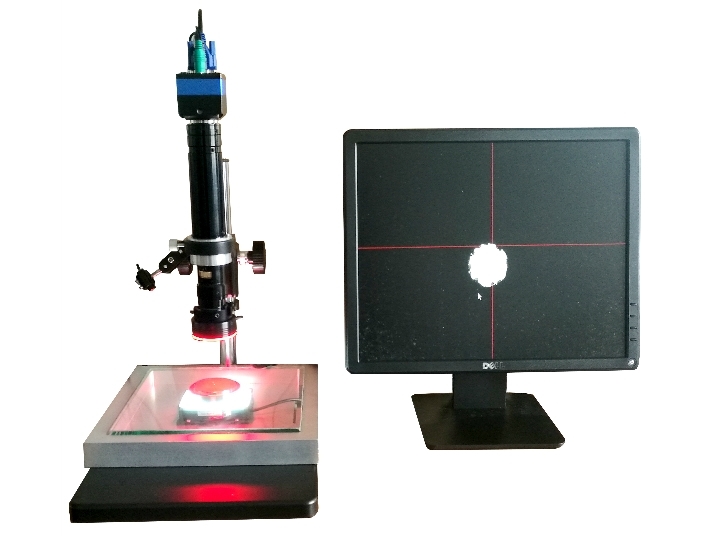

如果采用显微镜投影方法检测喷丝板，可以使用SG689M型喷丝板镜检仪（常规款），将喷丝板放在平台上，通过投影显示在显示器上进行观察。
一、产品用途：
SG689M型喷丝板镜检仪测量、观测性能优良，附件齐全，操作简单，使用方便，广泛应用于电子工业和细小精密零件的检测、装配，特别适用于喷丝板，喷丝帽，喷丝头等材料的检测。
二、技术指标：
1.主机变倍范围 0.7X~4.5X
2.变倍比 1：6.5
3.工作距离 100mm
4.手轮调焦范围 40mm
5.升降调节范围(立柱)：110mm,
6.照明：输入电压：220，输出：12V
三、设备详细技术配置：
1.SG689M型喷丝板镜检仪主机1台
2.喷丝板操作底座1个
3.摄像头1个
4.高清镜头1只
5.数据连接线1根
6.17寸显示器1台
二、使用方法
①.1.取出底座和立柱（①），旋下立柱底部螺丝（②），将立柱固定在镜检仪底座（③④）；

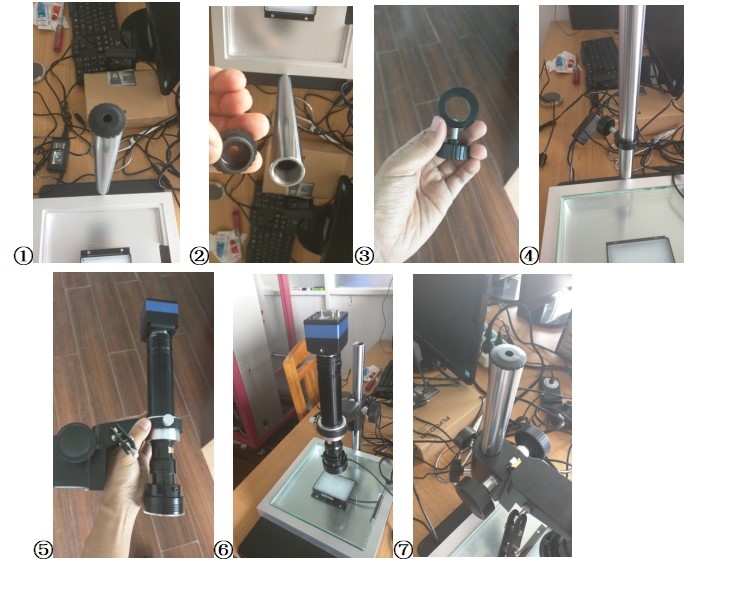

②.去下立柱顶部盖帽（①②），取出定位环（③），将定位环套在立柱上（④），取出镜头和滚轮调焦机构（⑤），将机构安装到立柱上（⑥），盖上盖帽（⑦）；

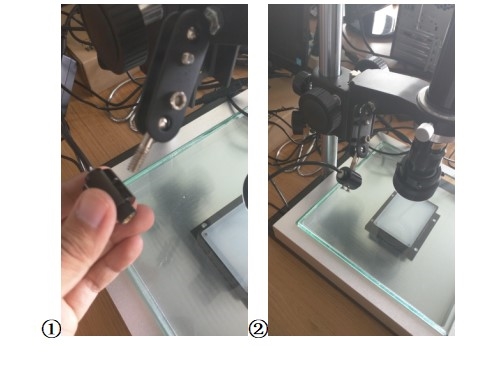

③.取出定位点光源（①），将定位点光源固定在滚轮前方的螺柱上（②）；

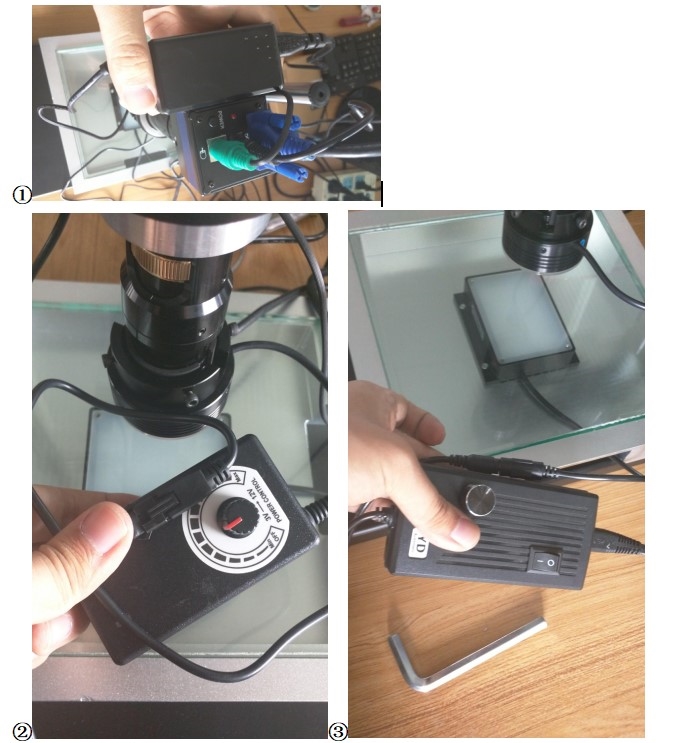

④.相机的连接如图①，上光源连接如图②，底部光源连接如图③，然后将镜检仪与显示器相连接。

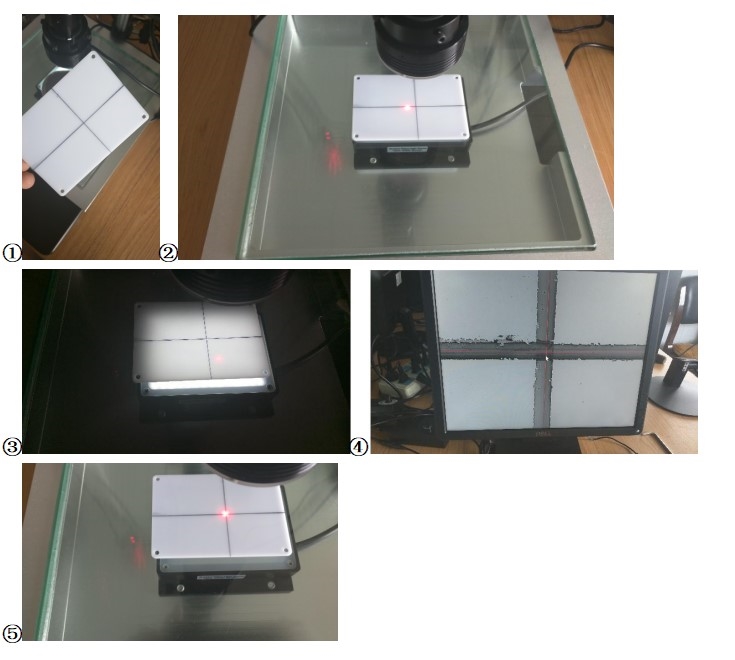

⑤.5.取出标定板（①），将标定板放在工作台上（②），打开底部光源（③），移动标定板使十字线呈现在屏幕中心（④），将定位点光源移动至标定板中心（⑤）。
注意：当调整倍率后，需重新标定点光源（一般选定合适倍率后，不需要再调整倍率）

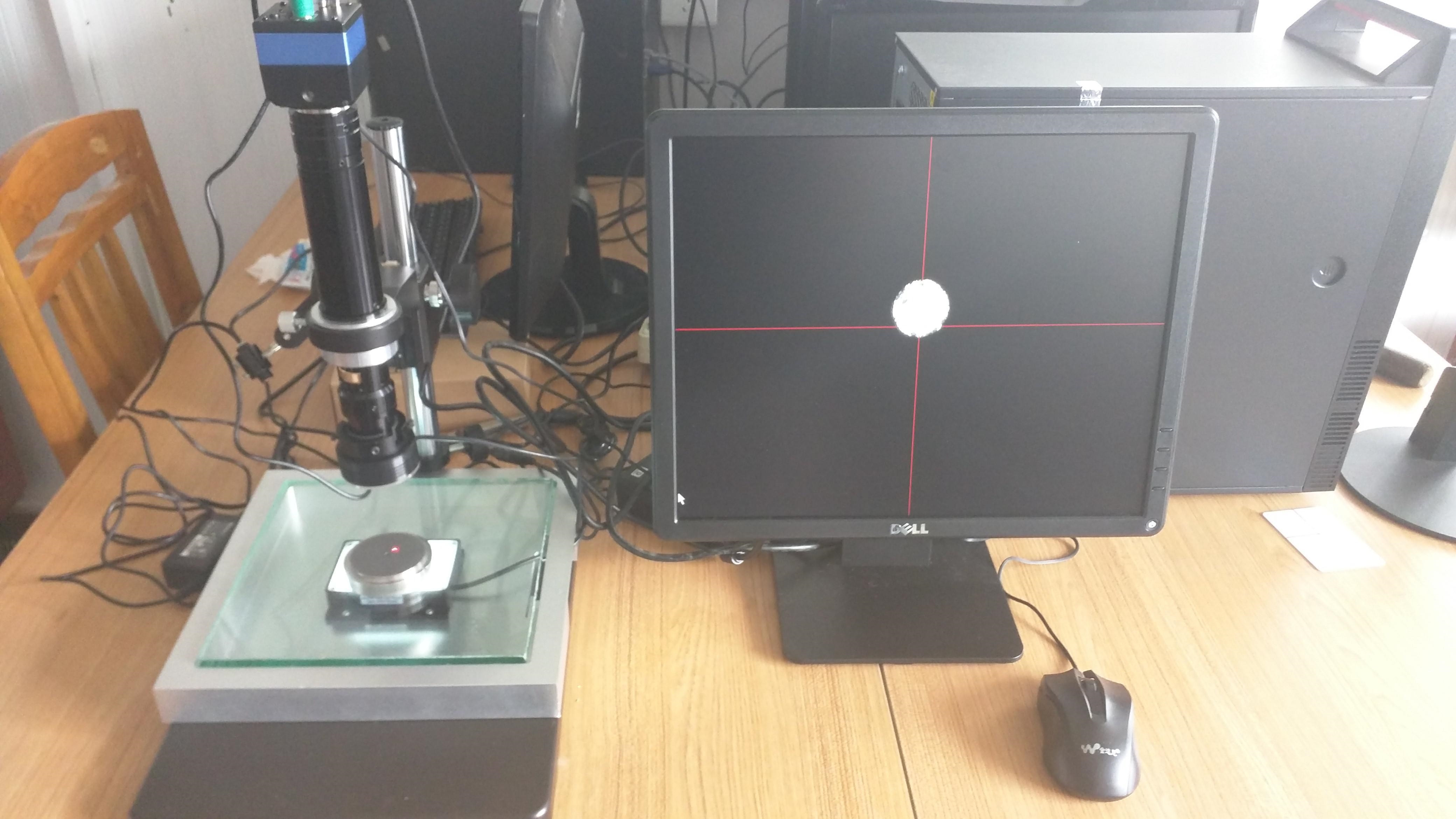

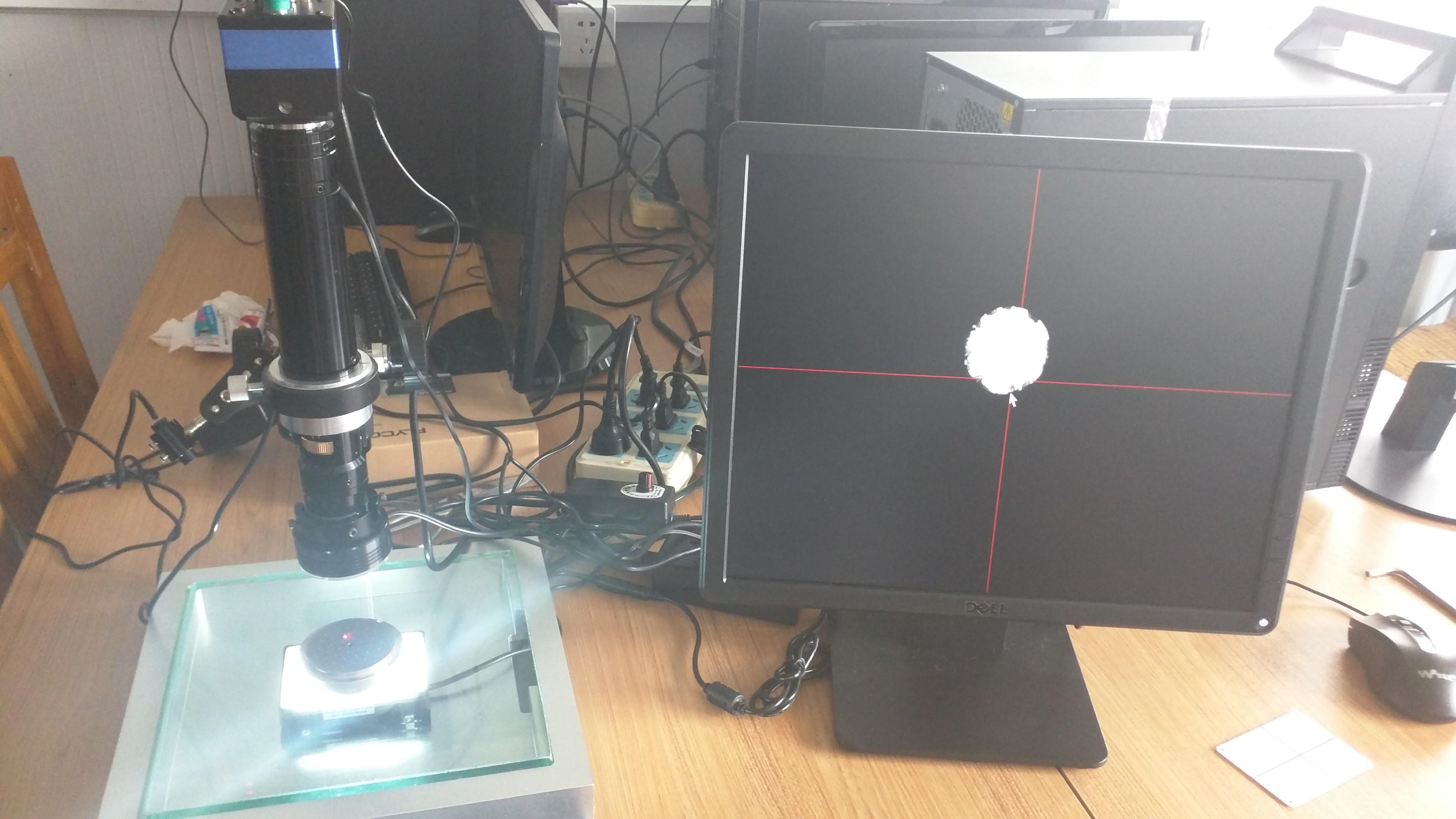

⑥.至此安装步骤全部结束（下图为^终安装图）
