纺织品织物的撕裂强度是纺织常规检测项目之一,它适合机织物、多层毛毯、绒类织物、安全气袋织物等等。应用比较广泛,根据国家标准,现行的撕裂强度测试分为:“摆锤法撕裂(又称埃尔门道夫)、单舌(裤型)撕裂、梯形撕裂、双舌撕裂、翼型撕裂”这五种,其中后四种是用CRE等速伸长试验机(YG026B型织物强力机)所进行测试,而摆锤法撕裂是使用专门的摆锤法撕裂试验仪(YG033A型织物撕裂仪)进行测试,下面简单为各位介绍下摆锤法撕裂试验仪(YG033A型织物撕裂仪)测试原理及注意事项。
撕裂仪由摆锤支架、摆轴、摆体、增容砣、固定夹具、活动夹具、冲刀、摆锤释放机构、样品开缺口和锁紧系统组成,用于纸和纸板、织物等试样撕裂度的测定,其结果是判断纸和纸板、薄膜和薄片、织物及橡胶或塑料涂覆织物质量的重要依据。准确确定撕裂强度对产品质量控制,对产品性能提高具有非常重要的指导意义
测试原理:
试样固定在夹钳上,将试样切开一个切口,释放处于^大势能位置的摆锤,可动夹钳离开固定夹钳时,试样沿切口方向被撕裂。把撕裂织物一定长度所做的功换算成撕破力。
各类撕裂测试标准:
1、GB/T455-2002《纸和纸板撕裂度的测定》
2、GB/T 3917.1-2009《纺织品织物撕破性能第 1 部分:冲击摆锤法撕破强力的测定》
3、GB/T 16578.2-2009《塑料薄膜和薄片耐撕裂性能的测定第2 部分;埃莱门多夫(Elmendorf)法》
4、行业标准HG/T 2581.2-2009《橡胶或塑料涂覆织物耐撕裂性能的测定第 2 部分:冲击摆锤法》 5、国际标准ISO 1974-2012 纸--撕裂度的测定埃尔曼多法(Paper--Determination of tearing resistance Elmendorf method)
6、国际标准ISO 13937.1 《织物撕破性能 第1部分 用冲击摆锤法测定撕破强力》
7、美国纸张与造纸工业技术协会标准TAPPI T414 《纸的内部撕裂阻力》(Internal tearing resistance of paper)
8、ASTM D1424-07a《冲击摆锤法测定织物的撕破强力(Elmendorf)》
9、JIS L1096 Section 8.15.5,Method D 《机织物抗撕破强力测试 摆锤法》
10、JIS L1018 Section 8.16.1,Method A 《针织物抗撕破强力测试 摆锤法》
今天就来探讨一下GB/T 3917.1-2009的操作步骤
环境要求:
温度20±2℃,湿度:65%±5%
样品准备:
每个试样裁取经向5块,试样的短边应与经向平行以保证撕裂沿切口进行。
试样形状与尺寸,如下图:
注:
1、试样按照上图裁取,试样形状可略有不同,但撕裂长度保持(43±0.5)mm。
2、对于机织物每块试样裁取时应使短边平行于织物的经纱或纬纱。试样短边平行于经向的试样为“纬向”撕裂样品,试样短边平行于纬向的试样为“经向”撕裂样品。 (如下图)
安装试样:
试样夹在夹具中,使试样长边与夹具的顶边平行。将试样夹在中心位置。轻轻将其底边放至夹具的底部,在凹槽对边用小刀(或剪切工具)切割开一个(20±0.5)mm的切口,余下的撕裂长度为(43±0.5)mm。
操作步骤:
按下摆锤停止键,放开摆锤。当摆锤回摆时握住它,以免破坏指针的位置,从测量装置标尺分度值或数字显示器读出撕裂强力,单位为牛顿。
由于不同厂家可能相应系数并未牛顿,所以需要测试完毕结果后,将测试数据进行转化为牛顿为单位显示结果,检测结果应落在所用标尺的15%~85%范围内。每个方向至少重复试验5次
观察撕裂是否沿力的方向进行以及纱线是否从织物上滑移而不是被撕裂。满足以下条件的试验为有效试验。
a)纱线未从织物中滑移;
b)试样未从夹具中滑移;
c)撕裂完全且撕裂一直在15mm宽的凹槽内
不满足以上条件的试验结果应剔除。
如果五块试样有三块或三块以上被剔除,则此方法不适用。
如果协议要求另外增加试样,^好加倍试样数量,同时亦应协议试验结果的报告方式。
计算结果:
冲击摆锤法直接测量试验结果,通常以力值来表示织物的抗撕裂性能,单位为牛顿。其他单位的表示结果应转化为牛顿。
以牛顿为单位计算每个试验方向的撕破强力的算术平均值,保留两位有效数字。
如有需要,计算变异系数(^至0.1%)和95%的置信区间,保留两位有位数字,单位为牛顿。
如有需要,记录试样每个方向的^大及^小的撕破强力。
测试注意事项:
1.环境温湿度会影响测试结果。
2.重锤范围的选择也很重要。
3.每次测试前都需要先调零校准。
4.每次更换砝码以后也需要先做调零校正。

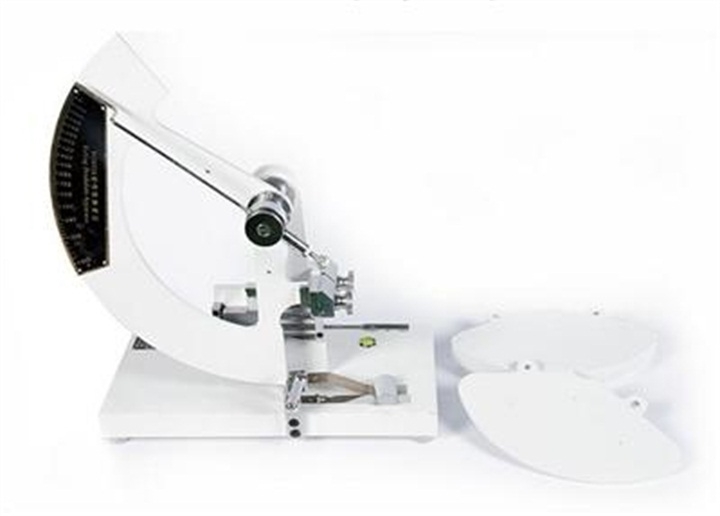

检测仪器:常州市双固顿达机电科技有限公司 YG033A型织物撕裂仪
适用范围:
YG033A型织物撕裂仪用于各种机织物的抗撕裂强力的测定。
适用标准:
GB/T3917.1 纺织品 织物撕破性能 第1部分 撕破强力的测定 冲击摆锤法
FZ/T 60006 非织造布撕破强力的测定
YG033A型织物撕裂仪主要技术参数
1. 撕裂力范围: 0-16 N、A:0-32N、B: 0-64N 三档
2. 测力精度: ≦±1分度值
3. 切口长度: 20±0.2 mm
4. 撕裂长度: 43 mm
5. 试样尺寸: 100×63 mm
6. 外形尺寸 :400×210×395mm
7. 重量: 27kg
