土工布CBR顶破强力机

信息来源：常州市双固顿达机电科技有限公司 | 发布日期： 2018-03-22 20:38:56 | 浏览量：1331032

关键词：土工布CBR顶破强力机,土工布刺破强力试验机

土工布，又称土工织物，它是由合成纤维通过针刺或编织而成的透水性土工合成材料。土工布是新材料土工合成材料其中的一种，成品为布状，一般宽度为4-6米，长度为50-100米。土工布分为有纺土工布和无纺长丝土工布。

常州市双固顿达机电科技有限公司（电话15351977127）研发的YG026T型土工布CBR顶破强力机依据国标GB/T 14800-2010土工合成材料静态顶破试验（CBR法），配备顶破夹具专业用于测试土工布和土工合成材料的顶破强力。

一、土工布和土工合成材料顶破力试验的原理

将试样固定两个夹持环之间，顶压杆以恒定的速率垂直顶压试样直至破裂，设备记录顶破强力及顶破位移。

二、试验仪器

1、等速型材料试验机，并应具有记录装置，记录力误差不超过满程量的±1%，顶压杆位移误差不超过1mm。试验机速度为60±5mm/min，形成大于100mm。

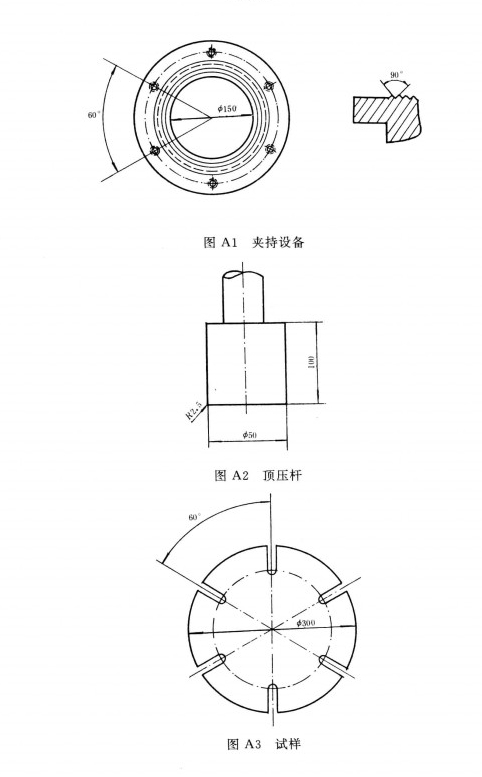

2、夹具设备如附录A（补充件）中图A1所示。加持设备底座高度需大于100mm，环形夹具内径为150mm，其中心必须在顶压杆的轴线上。

3、顶压杆如附录A（补充件）中图A2所示。顶压杆是一只直径为50mm，高度为100mm的圆柱体，顶端边缘倒成2.5mm半径的圆弧。

【用途】
YYG026T型土工布CBR顶破强力机专业用于测定针刺无纺土工布、PE复合膜土工布、编织复合土工布等各种土工布做CBR顶破强力（配顶破强力夹具）、抗拉强度、梯形法撕破等力学性能的试验，该设备须连接电脑，用户可选择自配电脑或厂家配套电脑。

【符合标准】
GB/T15788土工布及其有关产品宽条拉伸实验方法
GB/T13763土工合成材料梯形法撕破强力的测定
GB/T14800土工合成材料静态顶破试验(CBR法)

【仪器特点】
1、测力系统：采用高精度传感器，试验数据准确。
2、显示特点：测试过程中曲线动态跟踪（监控），曲线坐标自动缩放(无须测试人员干预)，报表与曲线同时跟踪显示。
3、操作软件：中，英文自动切换。

【仪器性能及主要技术参数】
YG026T型土工布强力机按等速伸长（CRE）原理测定，整个过程由计算机控制，并记录曲线动态变化及断裂强力、断裂伸长（伸长率）、时间、次数等。
1、测试产品：土工布、土工合成材料
2、量程：10000N / 20000N /30000N /50000N（选配）
3、测力精度：＜±0.5%
4、夹距：25～500mm(无级可调)
5、拉伸速度：0.5～500mm/min（无级可调）

6.土工布顶破强力机顶破夹具：顶压杆，顶杆直径：50mm，高度：100mm
环形夹具内径：150mm试样直径：230mm
顶压速度：60mm/min
7、伸长分辨率：0.01mm
8、打印：断裂强力，断裂强度，断裂伸长，断裂伸长率，断裂时间各种形式数据，曲线及统计结果
9、外形尺寸：750×360×1680mm
