2018化纤新标准GB/T 16604-2017 涤纶工业长丝

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2019-08-13 13:44:11 | 浏览量:521
关键词:GB/T 16604-2017 涤纶工业长丝

标准名称

GB/T 16604-2017 涤纶工业长丝

标准号

GB/T 16604-2017

中文标准名称

涤纶工业长丝

发布日期



实施日期

2018年07月01日

更新日期



批准日期



标准状态

现行有效

标准类型

国家标准

国际标准分类号



中国标准分类号



代替国标号

GB/T 16604-2008

提出单位

中国纺织工业联合会

归口单位

上海市纺织工业技术监督所

起草单位

江苏恒力化纤股份有限公司、上海市纺织工业技术监督所、中国化学纤维工业协会等

标准下载:GB/T 16604-2017 涤纶工业长丝

2018年07月01日执行了新国标GB/T 16604-2017 涤纶工业长丝,本标准适用于140dtex到9000dtex的涤纶工业长丝,主要检测指标是断裂强度(cn/dtex),断裂伸长率,线密度(dtex),干热收缩率等,GB16604涤纶工业长丝检测仪器测试设备推荐常州市双固顿达机电科技有限公司(电话15351977127)自主生产YG026PF型工业丝强力机,YG086C型缕纱测长仪,DDY6506型手动卷曲收缩率仪+Y101A-2型电热鼓风烘箱或SG625型干热收缩测试仪。

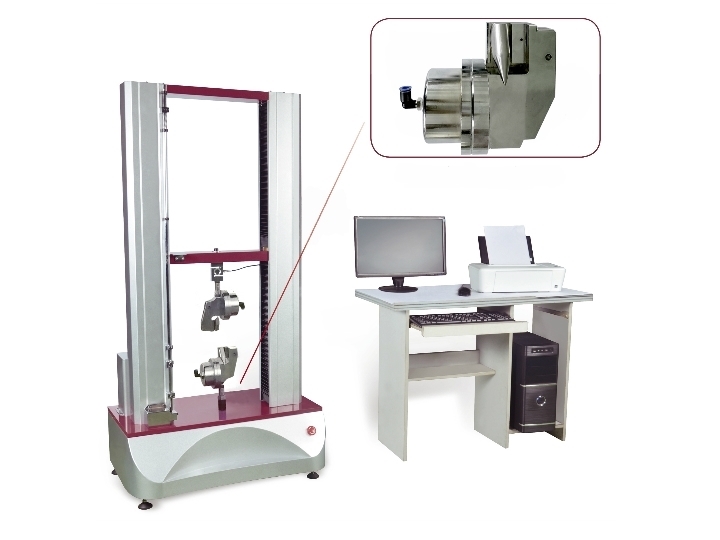

1.涤纶工业长丝断裂强度(cn/dtex),断裂伸长率检测,检测仪器测试设备推荐常州市双固顿达机电科技有限公司YG026PF型工业丝强力机。


【适用范围】

YG026PF型工业丝强力机(气动夹具)用于检测涤纶工业长丝,V带和多楔带用浸胶聚酯软线绳,浸胶帘子线,超高分子量聚乙烯纤维、芳香族聚酰胺纤维(芳纶)、碳纤维及其他高强度类化纤长丝(一般指断裂强度大于10cN/dtex的长丝)的断裂强力和断裂伸长率。

【符合标准】

GB/T 19975-2005 高强化纤长丝拉伸性能试验方法
HG/T 2821.2-2012 V带和多楔带用浸胶聚酯线绳 第2部分:软线绳

GB/T 16604-2017 涤纶工业长丝

GB T 32108-2015 浸胶线绳、纱线和帘线拉伸性能的试验方法


【仪器特点】

1、采用双立柱龙门支架结构,外形美观,运行稳定。
2、采用交流伺服电机和伺服驱动器,定位准,速度快,效率高。
3、采用高精度、高效率测力传感器,试验数据准确。
4、控制器:计算机控制,抗干扰能力强,速度快,采样速率≥1000 次/秒,并能同时处理曲线及报表(强力测量软件兼容Windows XP或Windows 7 32位操作系统)。
5、显示特点:测试过程中曲线动态跟踪(监控),曲线坐标自动缩放,报表与拉伸曲线同时在测试报告上显示。
6、操作软件:可以定制中文,英文,中文繁体等多语言软件。
7、操作特点:操作简便,可以自定义设置试样名称,批号,试验次数,操作员姓名等信息。
8、能够保存试验数据及结果,具有曲线显示,查询等必要的功能,试验速度连续可调,试样拉断自动停机,上下限位保护等功能。
9、可以自主对测力传感器进行力值标定。

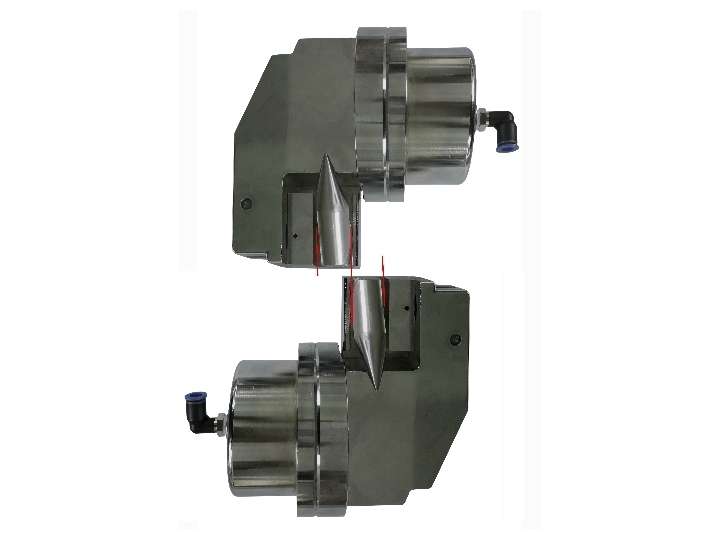

10、采用气动工业丝夹具夹持方式。
11、连接电脑软件来控制机器运行与数据处理,生成数据报表,曲线等,用于存档查看等使用。
12、可通过软件来实现各种功能定做,轻松应对各种标准更新升级。
13、预加张力通过电脑软件设置好后夹持试样时通过拉力传感器施加(预加张力施加范围根据标准和线密度施加)。
14、测试报告可以导出为Word格式,Excel表格格式,PDF文件格式等多种格式,方便随时查看测试数据。


【仪器性能及主要技术参数】
1、测试方式:等速伸长(CRE)原理测定,计算机控制,并记录曲线动态变化
2、测试产品:V带和多楔带用浸胶聚酯软线绳,浸胶帘子线,超高分子量聚乙烯纤维、芳香族聚酰胺纤维(芳纶)、碳纤维及其他高强度类化纤长丝(一般指断裂强度大于10cN/dtex的长丝)
3、拉力传感器量程:0~100N/200N/300N/500N/3000N/5000N(根据用户需求选配)
4、测力精度:<±1%

5、夹距:150~500mm(任意设定)

6、夹持距离准确度:±0.01mm

7、拉伸速度:1~600mm/min(任意设定)
8、回复速度:200mm/min
9、有效动程:600mm(可以定制)
10、伸长分辨率:0.01mm
11、打印:输出各种形式数据,曲线及统计结果
12、电  源:AC220V±10%    50Hz
13、设备外形尺寸(长×宽×高):820mm×600mm×1600mm
14、重量:约220Kg

15、夹持方式:气动工业丝夹具

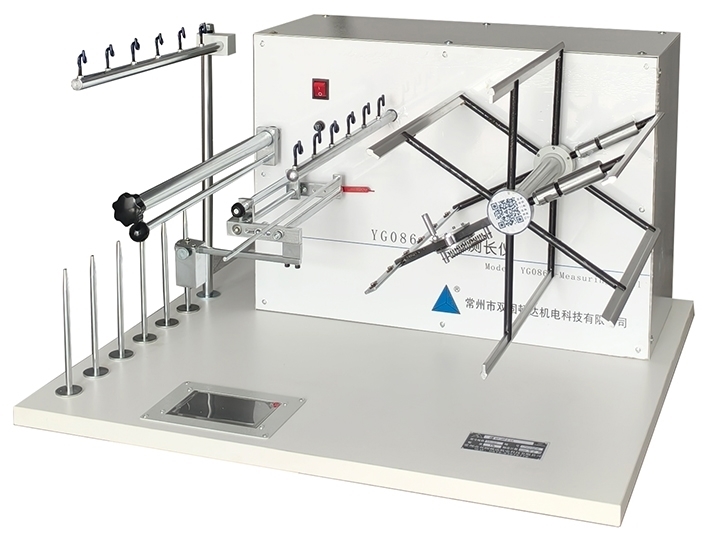

2.涤纶工业长丝线密度检测,检测仪器测试设备推荐常州市双固顿达机电科技有限公司YG086C型缕纱测长仪。




适用范围:
YG086C型缕纱测长仪用于摇取一定长度的涤纶工业长丝,配合电子天平称取克重,用于计算涤纶工业长丝的线密度(分特克斯dtex)。


相关标准:
GB/T14343 化学纤维长丝线密度试验方法

仪器特性:
1.传动机构:采用弹簧自动紧固机构,自动调节电机位置,保证纱线框停位准确。
2.计数部分:采用机械式拨盘输入,数码块显示输出,达到既直观,又提高输入部分的准确性、可靠性 ,延长计数器使用寿命。
3.控制部分:采用单片控制,启动和停止平稳、运行噪音低,计圈准确,无冲圈现象。
4.调整部分:采用软起动方式,延长电机使用、寿命。采用可控制 KC05 作高速部分主要元器件, 减少继电器只数,增强机器的稳定性及抗干扰性。 采用自动定位功能,最后一圈由程序固化控制。


技术参数:
1、可摇动管数 标配1~6管(可根据客户需要定制成8管,10管,12管)
2、纱框周长  YG086C 1000±1mm
3、纱框转速  30~280mm/min无级调速
4、张力范围  0~100cN
5、圈数预置  2~9999
6、导纱枢动程 35±1.5mm
7、外形尺寸  780×660×480mm(长×宽×高)

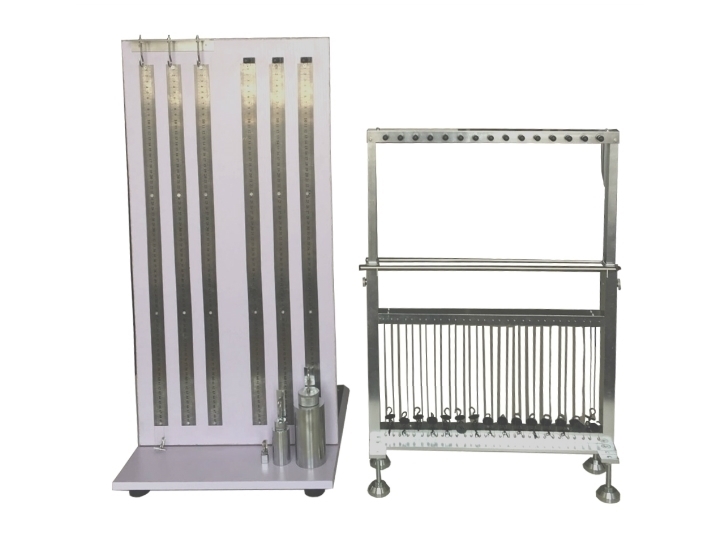

3.涤纶工业长丝干热收缩率检测仪器测试设备方法A通风式烘箱方法推荐常州市双固顿达机电科技有限公司DDY6506型手动卷曲收缩率测试仪+Y101A-2型电热鼓风烘箱

一、技术参数:
DDY6506型手动卷曲收缩率测试仪依据GB16604涤纶工业长丝方法A烘箱法测试方法用于手动测定涤纶工业长丝的干热收缩率(配合Y101A-2通风式烘箱使用)
二、仪器配置:
1、框式样品架
①.双面可挂30绞样丝,上有30个双向2.5CN的圆盘重锤,可在32#钢丝轨道上滑动。
②.有升降装置,其升降高度为380-550mm。
③.样品架尺寸:450*80*400mm
2、测量装置
①.装有6根测量直尺0-700mm,测量直尺上装有3个夹持器及3个挂丝钩,其中一组挂钩配2.5CN游码重锤一个。
②.测量装置尺寸:420*320*820mm
3、测量重锤:
负荷重锤:2.5CN 30个
测量重锤:25CN一个,500CN一个,2500CN一个,25CN,500CN上有标尺(客户需要自行定制砝码)

4、重锤砝码精度:参照四等砝码要求检定。

【仪器用途】:

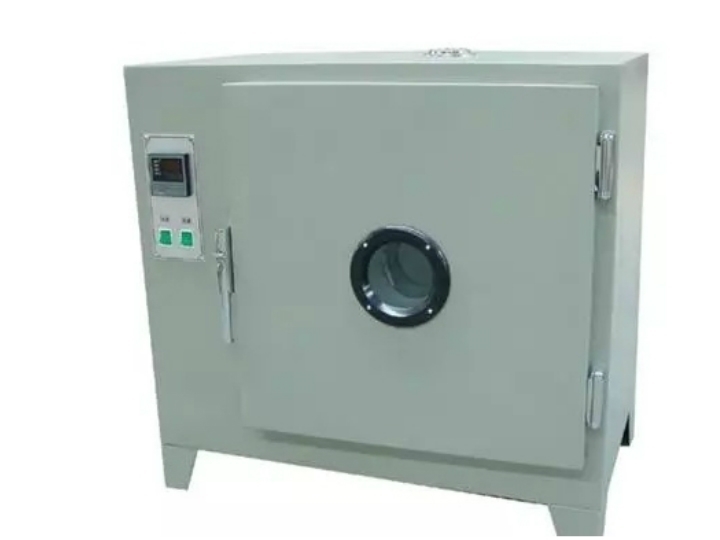

Y101A-2型通风式烘箱(电热鼓风烘箱)用于实验室作烘焙、干燥之用,温度数字显示(LED)。


【适用标准】
JB/T5520《干燥箱 技术条件》


【技术参数】
1.恒温波动度±1℃
2.温度均匀度±6.25℃
3.电源AC220V
4.温度范围室温-300 C
5.工作室尺寸450×550×550mm

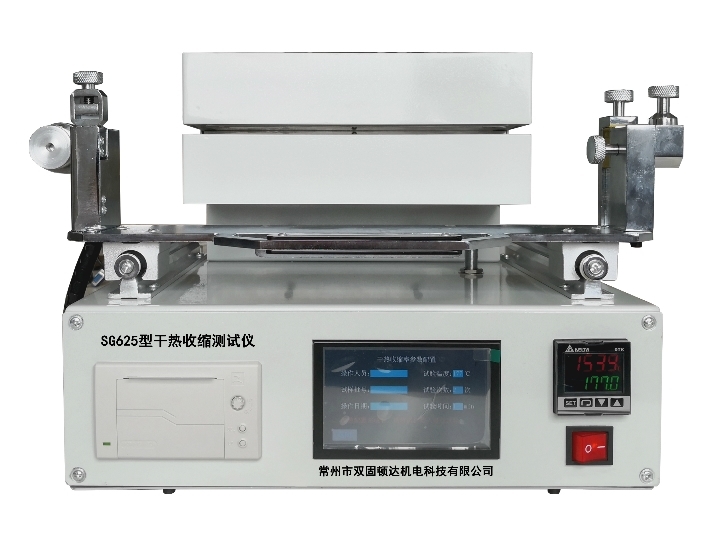

涤纶工业长丝干热收缩率检测仪器测试设备方法B干热收缩测量仪方法推荐常州市双固顿达机电科技有限公司SG625型干热收缩测试仪(干热收缩率测试仪)


【设备用途】

SG625型干热收缩测试仪(干热收缩率测试仪)用于测试浸胶聚酯软线绳,浸胶纱线、线绳和帘线,涤纶工业长丝的干热收缩率和干热收缩力。


【适用标准】

HG/T 2821.2-2012 V带和多楔带用浸胶聚酯线绳第2部分:软线绳

GB16604-2017涤纶工业长丝

GB/T 30312-2013 浸胶纱线、线绳和帘线热收缩试验方法

GB T 9101-2017 锦纶66浸胶帘子布


【技术参数】

1、使用条件:环境温度:-10~+40℃,相对湿度:45%~85%,无振动;
2、控温范围:室温~250℃;
3、控温精度:±0.1℃;
4、收缩率测量精度(分辨率):0.01%(100%为250mm);
5、收缩力测量精度(分辨率):0.01N
6、收缩力测量范围:0~50N(范围可根据用户需要改变)
7、测试时间:0.1~60min;
8、使用电压:AC220V,50Hz;
9、最大加热功率:1000W

10、液晶触摸屏操作,带微型打印机,方便打印测试报告。

11、预加张力砝码:200克的一个组合体,150克一个组合体,100克一个组合体,50克一个组合体,20克一个组合体,50克砝码1个,20克砝码2个,10克砝码1个,5克砝码1个,2克砝码2个,1克砝码1个(砝码可以根据试样纤度和施加张力范围组合施加)

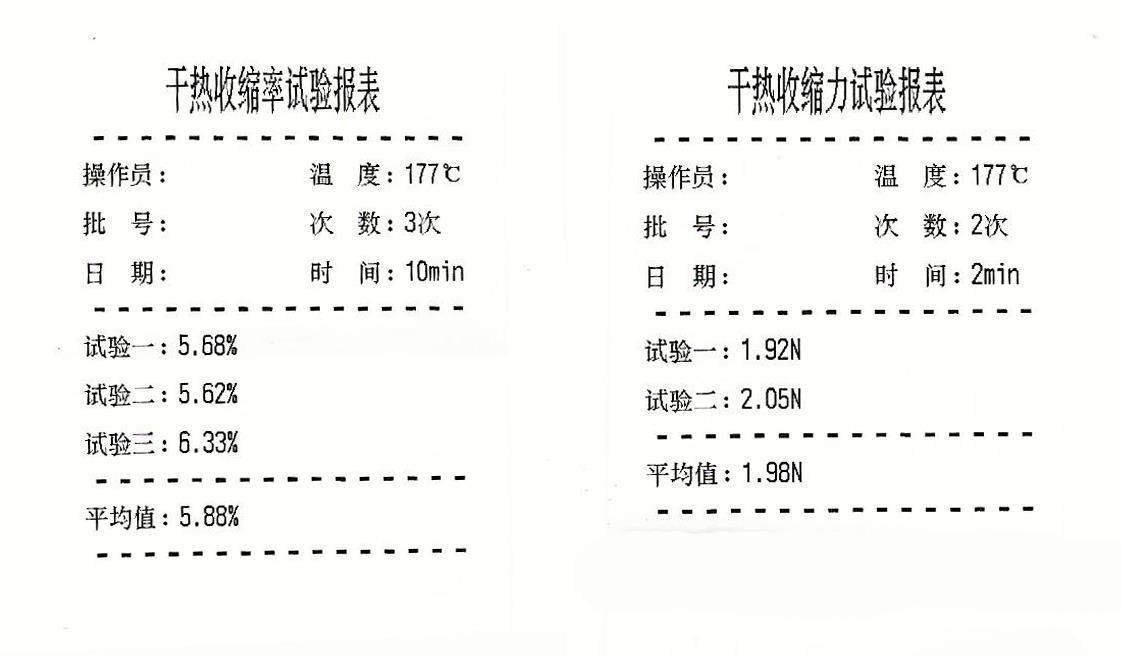

【干热收缩率测试报告和干热收缩力测试报告】
