Y301B型条粗测长机使用说明书

信息来源：常州市双固顿达机电科技有限公司 | 发布日期： 2018-09-19 10:07:42 | 浏览量：1320877

关键词：Y301B型条粗测长机使用说明书,Y301B型条粗测长仪操作步骤

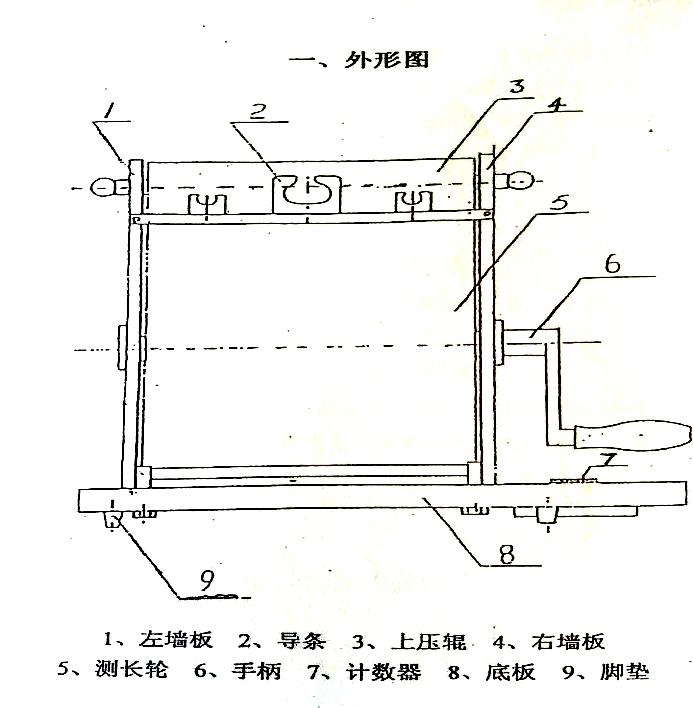

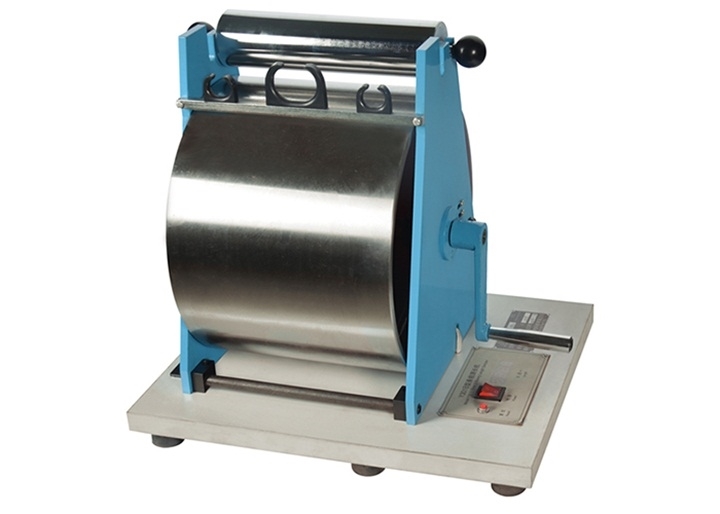

一.Y301B型条粗测长机设备外形图

二、产品用途：

【用途】：

Y301B型条粗测长机用于摇取棉、毛、绢等条子和粗纱组长成一定长度，以测定其均匀度【技术参数】：

1.测长轮周长 1000±1mm

2.测长轮宽度 250mm

3.喂入头数双头或单头

4.压辊直径 ∮62mm

5.压辊重量 4300±50g

6.数字显寸 0～99.9m

7.电源 AC220V 50Hz 20W

8.外形尺寸 610×485×550mm

三、主要规格和技术特征

1、测长轮周长：1米

2、测长轮宽度：250毫米

3、试样头数：a、粗纱2头

b、条子2头

4、上压辊直径：62毫米

5、外形尺寸（l×b×h）：470×360×438

四、机器结构

本机左、右墙板以连杆、接块和横条用螺钉固定，并将它们固定在木底板上。墙板之间测长轮周长为1米，它的中心轴装在左、右墙板上并在轴的一端装上手柄来摇动测长轮，手柄在^下位置时指针指在测长轮端部红线处，以便从零位计数。左、右墙板上各有两个直长槽，用于承装上压辊，使其可直接压在测长轮上，另一端直槽当机器不用时放置上压辊。

五、机器的安装与调整

本机器为整台装箱出厂，结构简单，开箱后放在平稳工作台上即可使用。

六、机器的维护保养

1、本仪器当手柄摇动感觉费力时，拆洗含油轴承并用20号机械油浸，然后装好，装好后摇动须轻便灵活，长期停用测长轮表面须涂抹薄润华脂以防生锈。

2、本机器在可能的条件下应实验室内使用，每班使用完毕应做清洁工作一次，特别要擦净测长轮表面。

七、仪器的操作

1、准备工作：

当手柄在^低位置时，测长轮上端部红线与指针重合，以作为摇取起点和终点的标志

当摇取粗纱时应准备好灵活的粗纱架，使粗纱能正常退出，二不至使粗纱因牵引而影响均匀度。

2、将仪器放在平稳的工作台上，摇手柄一面靠近身边，采取棉条置于仪器的左边，摇出的棉条可在仪器右面落下。如果是粗纱，将粗纱架放置在仪器左边。

3、将棉条放在上压辊和测长轮之间，将手柄置于^下方位置，指针对准长轮端部的红线，在固定－位置攫断条子，打开电源开关，按清零按钮。

4、用适当均匀的速度约60转达/分摇动手柄，直至需要之长度。但在摇取过程中如有断头应重摇。
