DTM200型纱线张力仪使用说明书

信息来源：常州市双固顿达机电科技有限公司 | 发布日期： 2018-09-20 22:34:16 | 浏览量：1317932

关键词：DTM200型纱线张力仪使用说明书,DTM200型纱线张力仪操作步骤方法

DTM200型纱线张力仪用于各种毛、麻、丝、化纤及金属拉丝、玻璃纤维和光导纤维等产品的静、动态张力检测，为提高纱线质量和产品服用性能提供可靠的依据。

仪器用途：

用于各种柔性线材动态张力的测量，配有数字显示装置，活动夹纱装置，可随身携带进行检测。

化纤行业	如：加弹机适用于高速（6000m/min）	In the Man-Made Fiber Industries	e.g. doubling twister
棉纺织工业	如：络筒机	In Cotton Textile Industries	e.g. for winding machines
针织行业	^调节圆织机喂纱张力	In the Knitting Industry	exact adjusting of yarn feeders of circular knitting machines
光纤行业	如：绕线机	In the Optical Fiber Industries	e.g. winding machine
金属线材行业	如：拉丝和绕线机	In the Wire Industries	e.g. for wire drawing or winding machines

技术参数

1.^度：1%FS或者±1数字

2.单位：厘牛(100cN=1N)

3.过载保护：150%

4. 测量原理：应变电桥

5.测量轮偏移量：0.5mm

6.信号处理：数字式，12位模数转换器

7.阻尼：可调节电子阻尼(10档),移动平均数

8.采样速率：大约5kHZ（仪器内在频率）

9.显示刷新速率：大约4次/秒

10.显示： 4位液晶显示，12.7mm高

11.温度范围：10-45℃

12.空气湿度： ^大相对湿度85%

13.自动关闭电源：不使用3分钟后自动关闭

14.供应电源：2节五号碱性电池（2xAA）大约能够连续使用50小时

15.壳体材质：铝质合金框架和外壳

16.壳体尺寸：220x52x46mm（长x宽x高）

17.手提箱尺寸：350x270x80mm（长x宽x高）

18.重量，净（毛）：大约350克(1020克)

备注：其它量程规格：0-100 cN； 0-300 cN；0-500 cN；0-1000 cN； 0-2000 cN（自选）

测力范围可按客户要求定制，其他可选的测量单位有“g”和“kg”。

DTM200型纱线张力仪使用说明：

【电池的更换及安装】

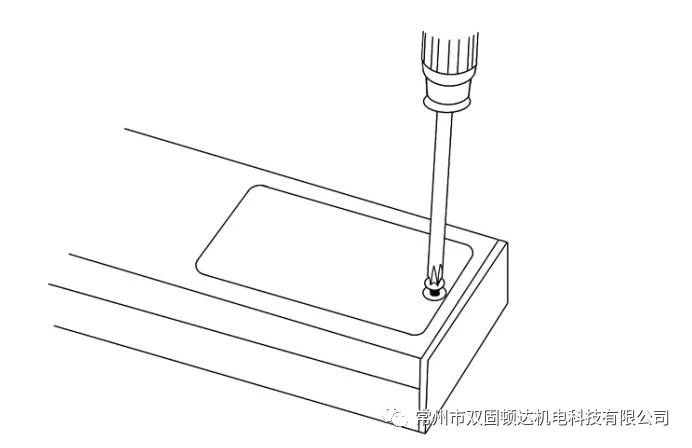

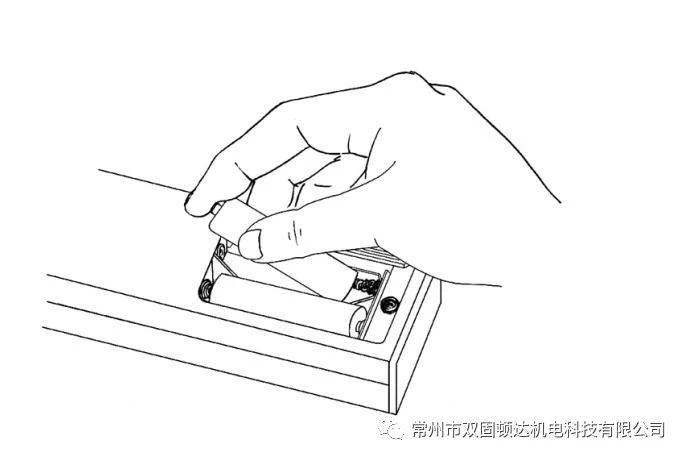

首先使用十字螺丝刀拆下电池盖板（如上图），如下图装入两节AA电池，同时注意电池的安装方向，然后再用螺丝刀装上电池盖板。

【开关机】

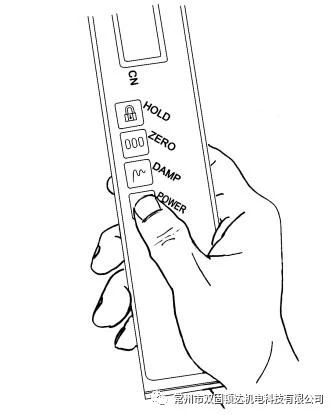

按住电源（POWER）键，显示 [ . 200] 启动仪器。
按住电源（POWER）键，显示 [ - - - - ] 关闭仪器

【测量操作过程】

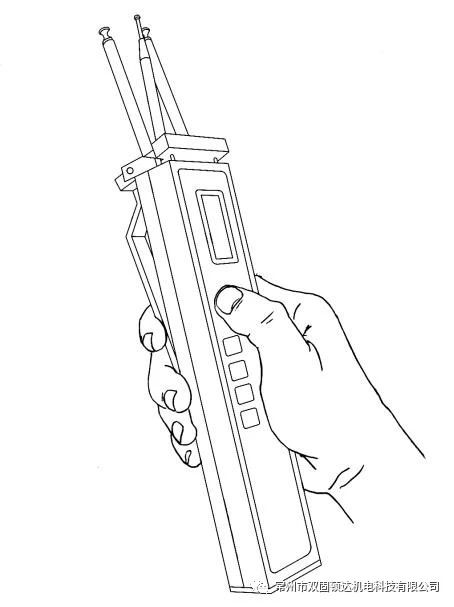

开启仪器，确认测量方位后按调零（ZERO）键，然后拉动活动手柄如左图，使测试材料进入测量头线槽之间。松开活动手柄此时显示屏上即显示测量值，拉动活动扳手退出测试材料测量结束。

【保持数据操作】

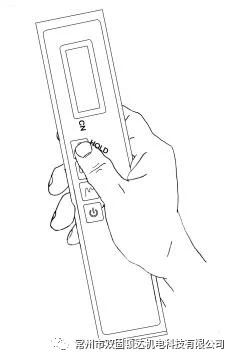

在测量操作过程中，如果需要锁定数据按保持（HOLD）键，此时仪器进入保持模式；再按保持（HOLD）键，返回测量模式。

【清零操作】
开始测量操作之前，张力仪在不同的测量位置，都可以使用清零（ZERO）键进行清零。

【电子阻尼操作】
在测量操作过程中，当张力值不稳定时，可以通过调节电子阻尼（移动平均数）得到更准确的测试数据。

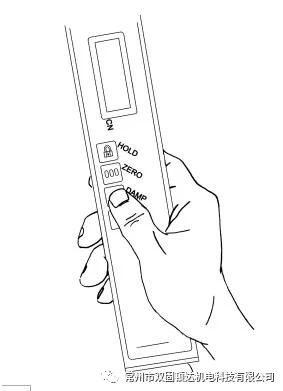

按阻尼（DAMP）键可以循环设置十档不同阻尼值。

【力值定标】（注：定标过程中仪器应侧面水平放置在固定平面上）
张力仪力值的定标分为两步1，零位定标：在测量模式下，按住模式（MODE）键数
秒后仪器进入定标模式，此时显示器显示 [C0.---0] 确认为空载后按保持（HOLD）键零位定标结束。2，满度定标：零位定标结束后，此时显示器显示 [C1. -100] 确认标准砝码垂直悬挂后再按保持（HOLD）键满度定标结束，返回测量状态。
