纺织类产品透气性的测试原理是:空气垂直透过织物,在织物的正反面形成一定的压差,测定某一压差下单位时间内透过织物的空气量,即为此织物的透气率。

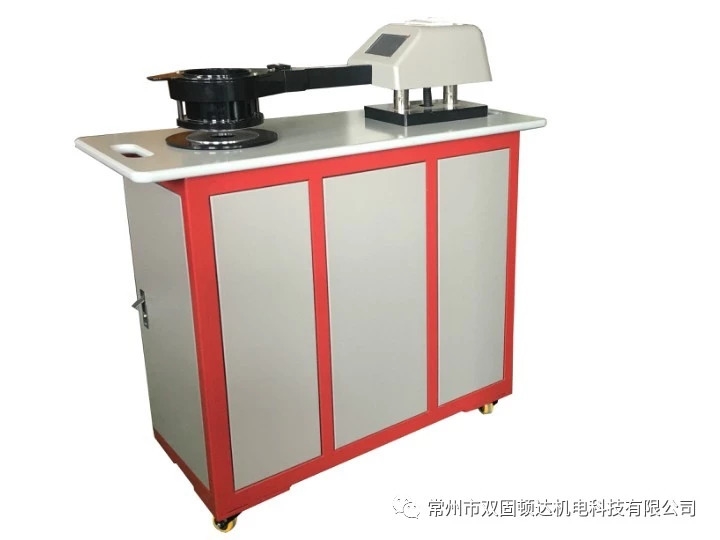

下面以常州市双固顿达机电科技有限公司自主生产的SG461-III型织物透气量仪为例，介绍本款纺织类透气量测试仪。
【测试准备工作】
第一步：根据标准(GB/T5453-1997)，在测试前，将待测试样进行预调湿，根据标准ASTM D 737或DIN53,887，在测试前，将样品在温度为20±2℃，相对湿度65±2%的标准大气压环境中达到平衡。
第二步：测量次数：根据标准GB/T5453-1997，同一样品不同部位重复测量至少10次。根据标准DIN 53,887每件样品至少测5次。
第三步：测量点位置：将测量点均匀地对角地分布在样品上，这样每个测量点包括不同经纬线，测量点距样品布端至少3米以上，距布边不得小于10厘米。对于某些特定的材料，对整个宽度的透气均匀性有严格要求(如降落伞布)，其布边也必须进行测试。
第四步：测试样品尺寸：在一般情况下不需要剪下试样，因为能在样品上直接进行测试。当然，如果需要这样做，则剪下的试样尺寸至少为25㎝×25㎝(ASTM D 737)或20㎝×20㎝(DIN 53,887)。
第五步：开机：打开设备电源，液晶触摸屏亮了以后可以开始进行试验参数设置。
第六步：测试面积：根据测试标准，测试面积如下所示：
·GB/T5453-1997 20cm²(5cm²、50cm²、100cm²)
·ASTM D 737 φ70(约 38.5 cm²)
·DIN53,887 20cm²
·AFNOR G07-111 20cm²或50cm²
一般来说，由于仪器的测量范围很大，所有测量都可选用相同的测试面积，（即没有必要更换定值圈），除非下列几种情况：
①.如果需要进行的测试按标准需使用一个不同的测试面积。在这种情况下，必须使用标准要求的测试面积。
②.如果测试一个特别密的样品，它的透气性低于仪器的下限，在这种情况下，则需使用大一些的测试面积(如100cm²)。
③.如果测试一个特别疏松的样品，它的透气性高于仪器量程的上限，在这种情况下，必须使用小一些测试面积。
本仪器配有多种定值圈，当然需要注意的是不同测试面积得到的测试结果，并不总是能直接对比的，因此为了比较不同的透气性，必须使用相同测试面积进行测试。
第七步：定压值（测试压力）设定
根据各种测试标准，压力设定分别如下：
GB5453-1997国标 100Pa 服用织物
200Pa 产业用织物
AFNOR G07-111（法标） 196Pa
ASTM D 737 （美标）（透气量） 13mmH²O (127Pa)
DIN 53,887（德标） 100Pa (服装用织物)
160Pa (降落伞)
200Pa (工业用织物，无纺布)
各标准之间的试验条件对比如下表：
用途：
仪器特点：
1.采用微电脑控制系统，高精度压力传感器，数字反馈调节吸风量，自动跟踪测定并显示每点压差，同一试样测试多次重复性和稳定性非常好。
2.可根据不同国家标准在屏幕上设置参数，测试结果无需换算，并可直接打印输出。
3.完全符合世界各国标准，稳定性、重复性、可靠性完全达到国外先进水平。
4.工业彩色触摸屏操作，中文显示界面（可以定制其它语言），中文触摸屏控制，内置26键中英文输入法，中文+拼音输入更直观。
5.测试速度快，常规测试5-15秒左右；。
6.仪器台面经多道烤漆和磨砂处理，台面丝滑如顺。
9.包含11个测试用喷嘴和6套压头套圈和定值圈及1块8.5mm标准校准孔板，所有喷嘴都经过全量程内逐点标定，保证测试数据的准确性。经过对比，测试结果准确性可以和国外进口仪器媲美。
10.仪器自带微型打印机快捷方便打印报告。
11.采用带锁万向滑轮，方便搬移。
3.测量时间：2-15秒，实际测试时间根据样品而定
8.喷嘴：共11只
9.测试厚度：0-12mm
10.数据显示方式：高清触摸屏幕显示，自带微型打印机
13.重量：88kg
