Y172型纤维切片器(哈氏切片器)使用说明书

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2018-11-23 22:13:52 | 浏览量:1293116
关键词:Y172型纤维切片器(哈氏切片器)使用说明书,Y172型纤维切片器(哈氏切片器)操作步骤


一、 用途

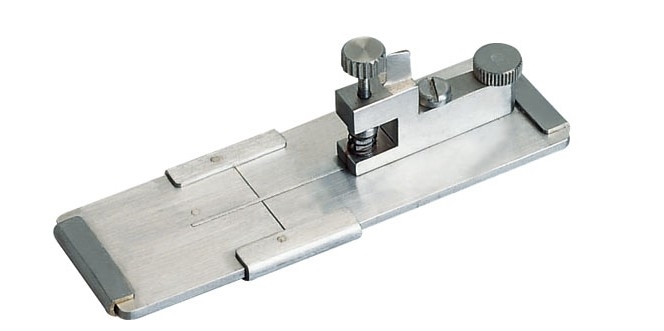

Y172型纤维切片器(哈氏切片器)用于将各种纤维截面切片,用显微镜观察其组织结构。


二、 工作原理和结构特征

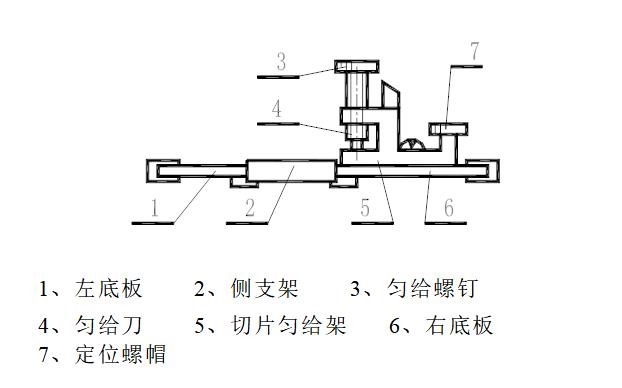

切片器结构如右图所示。切片器由左右两块1.6mm厚的底板组成切片器底板,左右底板上有宽为0.8mm的嵌样槽,它与左底板上的塞片配合将试样推紧。在试样上方有匀给刀,调节匀给螺钉,可控制试样伸出底板的厚度。用刀片在底板部下方切得试样薄片。


三、 主要技术指标
①.适用标准:GB/T10685
②.切片面积:3×0.8mm
③.^小切片厚度:20μm

④.外形尺寸: 82×27×25mm


四、 操作要点
1.将匀给螺钉按逆时针方向旋动,使匀给刀不与底板平面接触,然后将定位螺钉轻轻拉起,使切片匀给架转动一定角度,以使纤维束顺利装入嵌样槽内。
2.将左底板向左拉出与右底板分离,将整理成伸直平行的适当数量纤维或纱线试样嵌入右底板的嵌样槽内,然后再将左底板沿导向槽推进,使试样呈压紧状态。
3.用少量火棉胶滴在试样上,移动试样使其胶液充分渗入试样。待胶液干燥后,用刀片割去外露的试样。
4.将切片匀给架回复到原位,调节匀给螺钉,使试样伸出底板(下面),再在试样表面薄薄涂上层胶液。
5.待胶液干燥后,用刀片沿底板(下面)平面切下第一片试样(注意:刀片刃口应平靠金属板),丢弃第一片试样。
6.根据所需要的试样厚度调节匀给螺钉,切取第二、三、四片试样。
