纺织品织物三种撕破强力测试方法

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2018-12-04 08:57:57 | 浏览量:1290067
关键词:纺织品织物三种撕破强力测试方法

中国纺织行业纺织品织物有三种撕破强力测试方法,分别为:裤形法撕破、梯形法撕破和冲击摆锤法撕破,裤型法撕破和梯形法撕破都是在电子织物强力机上完成操作,冲击摆锤法撕破强力试验在落锤式织物撕裂仪上完成操作。

【裤形法撕破测试原理】

YG026B电子织物强力机夹持裤形法试样的两条腿,使试样切口线在上下夹具之间呈直线。开动仪器将拉力施加于切口方向,记录直至撕裂到规定长度内的撕破强力,并根据自动绘图装置绘出的曲线上的峰值或通过电子装置计算出撕破强力。

【裤型法撕破试样要求和试验参数设置】

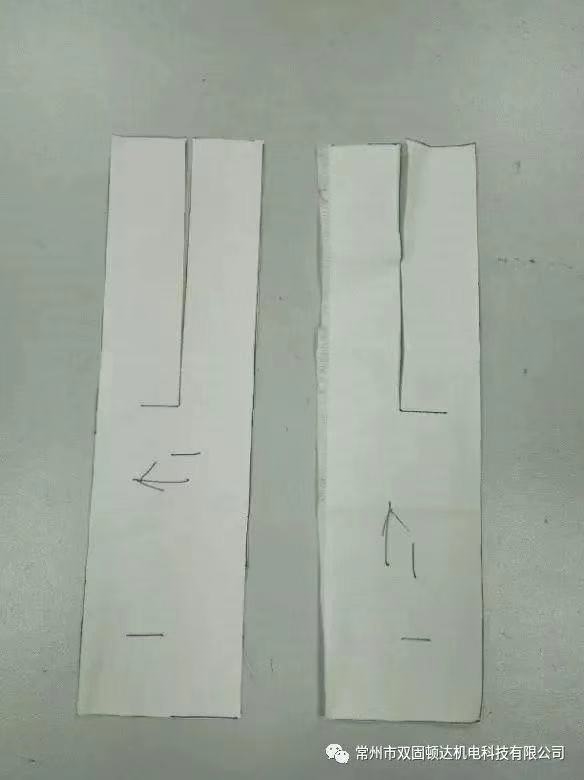

试样为矩形长条,长200mm,宽50mm,每个试样在宽度的正中间切开一个长度为100mm平行于长度方向的裂口,在条样中间距末切割端25mm处标出撕裂终点,电子织物强力机夹持长度设置为100mm,拉伸速度设置为100mm/min,记录其^大撕破强力。


【梯形法撕破测试原理】

在试样上画一个梯形,用YG026B型电子织物强力机的上下夹钳夹住梯形上两条不平行的边,对试样施加连续增加的力,使撕破沿试样宽度方向传播,测定平均^大撕破强力。

【梯形法撕破试样要求和测试要求】

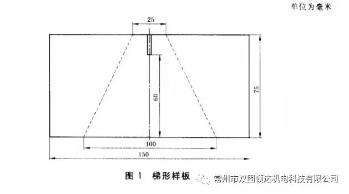

试样为矩形,长150mm,宽75mm,用梯形模板在试样上画一个梯形,上底长25mm,下底长100mm,腰高度75mm,上底25mm中心处剪1个15mm的口子,YG026B型电子织物强力机设置夹持长度25mm,拉伸速度100mm/min,记录其^大撕破强力。

【冲击摆锤法撕破测试原理】

试样固定在夹具上,将试样切开一个切口,释放处于^大势能位置的摆锤,可动夹具离开固定夹具时,试样沿切口方向被撕裂,把撕破织物一定长度所做的功换算成撕破力。

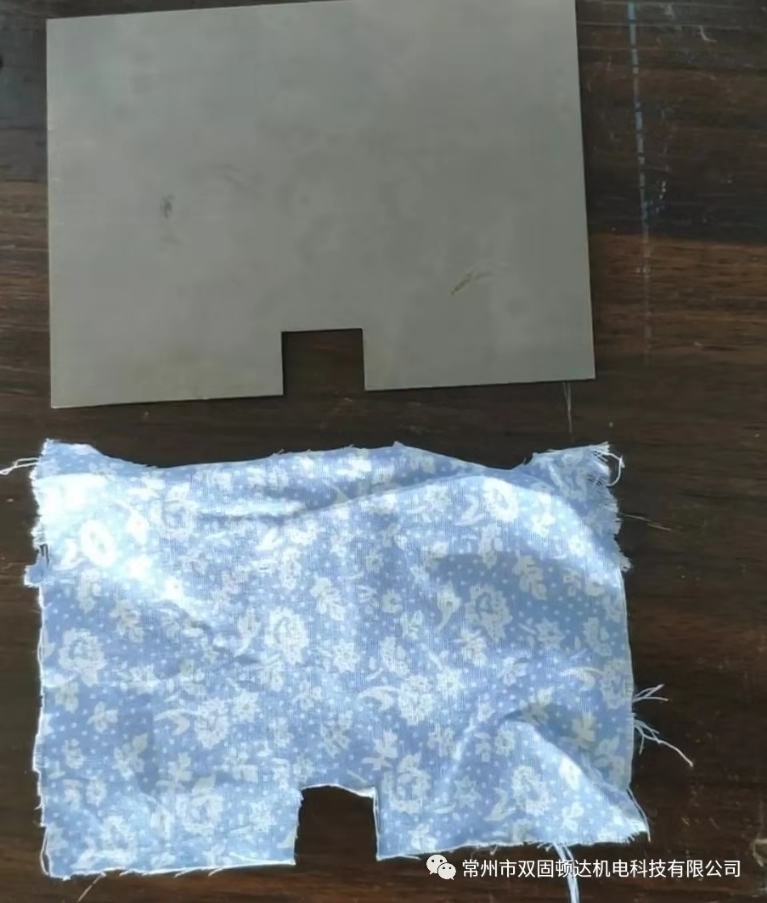

【冲击摆锤法撕破试样要求】



【用途】

YG026B型多功能电子织物强力机用于测定各种纺织品,棉、毛等机织物,非织造织物的梯形法撕破强力,裤型法撕破强力。


【符合标准】

GB/T 3917.2-2009 纺织品 织物撕破性能 第2部分:裤形试样(单缝)撕破

GB/T 3917.3-2009 纺织品 织物撕破性能 第3部分:梯形试样撕破强力的测定


【仪器特点】

1、采用高精度、高效率测力传感器,试验数据准确。

2、控制器:计算机控制,抗干扰能力强,速度快,采样速率≥1000 次/秒;并能同时处理曲线及报表(强力测量软件兼容Windows XP或Windows 7 32位操作系统)。

3、显示特点:测试过程中曲线动态跟踪(监控),曲线坐标自动缩放,报表与曲线同时跟踪显示。

4、操作软件:中,英文自动切换,界面友好。

5、操作特点:操作简便,可以自定义设置试样名称,批号,试验次数,操作员姓名等信息。

6、能够保存试验数据及结果,具有曲线显示,查询等必要的功能,试验速度连续可调,试样拉断自动停机,峰值保持等功能。

7、测试单位可以自由切换(N,磅,千克等)。


【仪器性能及主要技术参数】

1、测试方式:等速伸长(CRE)原理测定,计算机控制,并记录曲线动态变化,可根据需要选择强力/伸长,强力/时间,伸长/时间曲线显示。

2、测试方法:梯形法

3、拉力传感器量程:100N / 200N / 500N / 1000N / 3000N / 5000N(选配)

4、测力精度:<±0.5%

5、夹距:25~500mm(无级可调) ,梯形法撕破夹距25mm,裤型法撕破夹距100mm

6、拉伸速度:1~500mm/min(任意设定),梯形法撕破和裤型法撕破拉伸速度都是100mm/min。

7、回复速度:200mm/min(速度可调,建议速度:200mm/min)

8、有效动程:450mm(可定制)

9、伸长分辨率:0.01mm

10、夹持器有效夹持宽度:标准配置100mm(可根据用户需求定制)

11、打印:输出各种形式数据,曲线及统计结果

12、电  源:AC220V±10%    50Hz

13、外形尺寸:600×430×1250mm

14、重   量:约150Kg

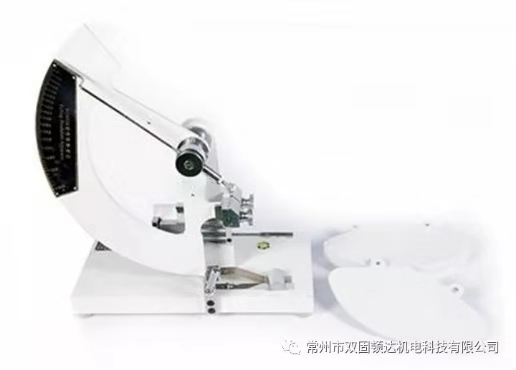

【YG033A型织物撕裂仪技术参数(用于测试织物摆锤法撕破强力)


1.撕裂力范围:0-16N
A:0-32N(加装小增重锤A)
B:0-64N(加装大增重锤B)
2.撕裂长度:43mm
3.切口线长:20mm±0.2mm
4.试样尺寸:100(L)mm×63(W)mm
5.测力精度:≤±1分度
6.外形尺寸:400mm×210mm×395 mm

7.重量:约30kg
