喷丝板纺丝孔的情况关系着纺丝品质的好坏，因此，新入厂喷丝板的纺丝孔品质状况检查显得非常重要，并且喷丝板纺丝孔清洁设备效率也是影响生产的重要关键。目前针对喷丝板孔检查的装置，多以人工用显微镜投影方式来检查，此检查方式适用于化纤长丝喷丝板孔数少的喷丝板；对于喷丝板孔数非常多或者每日纺丝产量大的企业，可以考虑选择全自动喷丝板检测系统，此设备机械化程度高，省人工，检测效率高，检测速度块。对于常规圆形喷丝板直径在130mm,孔数在200孔以下的圆形喷丝板可以采用显微镜投影方法检测喷丝板，喷丝板检测仪器可以推荐使用常州市双固顿达机电科技有限公司SG689M型手动喷丝板镜检仪玻璃台面（常规款），将喷丝板放在玻璃平台上，通过投影显示在17寸戴尔显示器上进行观察（亦可选择电脑软件测量版本）。
一、产品用途：
SG689M型手动喷丝板镜检仪（玻璃台面+显示器）主要应用于国内化纤生产厂和喷丝板制造厂对各类圆形喷丝板微孔进行检测，检测喷丝板微孔有无污垢，显示器可以投影显示各类喷丝板微孔形状（如圆孔，三叶孔，V形孔，C形孔等不同形状）。6.高清变倍物镜1个，变倍比（1:6.5）:0.7-4.5X （适用于微孔大小大于0.1mm的喷丝板）；喷丝板微孔小于0.1mm,选择变倍比（1:6.5）:0.7-7.5X
7.17寸戴尔显示器1个（用于放大显示喷丝板微孔，配置4.5X物镜^高放大倍率225倍；配置7.5X物镜^高放大倍率375倍）
二、使用方法
①.1.取出底座和立柱（①），旋下立柱底部螺丝（②），将立柱固定在镜检仪底座（③④）；
②.去下立柱顶部盖帽（①②），取出定位环（③），将定位环套在立柱上（④），取出镜头和滚轮调焦机构（⑤），将机构安装到立柱上（⑥），盖上盖帽（⑦）；
③.取出定位点光源（①），将定位点光源固定在滚轮前方的螺柱上（②）；

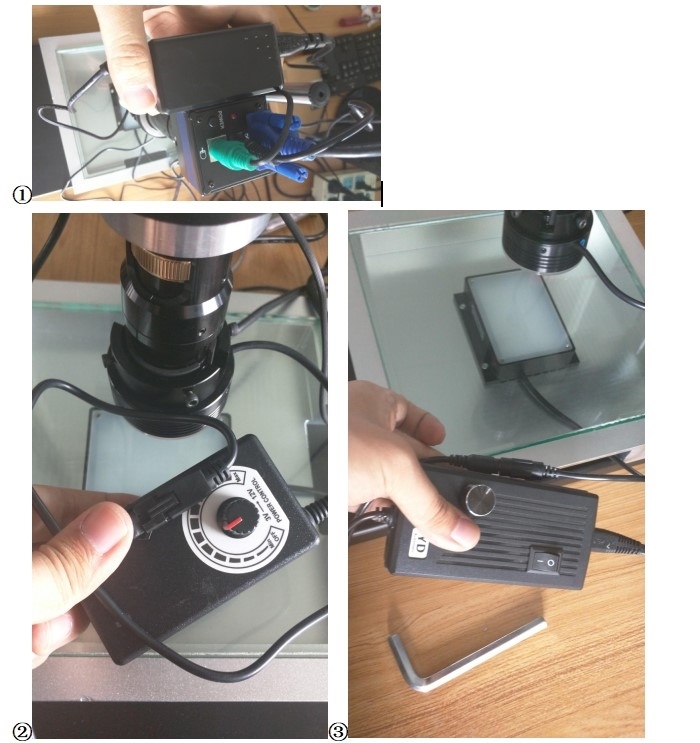

④.相机的连接如图①，上光源连接如图②，底部光源连接如图③，然后将镜检仪与显示器相连接。
⑤.5.取出标定板（①），将标定板放在工作台上（②），打开底部光源（③），移动标定板使十字线呈现在屏幕中心（④），将定位点光源移动至标定板中心（⑤）。
注意：当调整倍率后，需重新标定点光源（一般选定合适倍率后，不需要再调整倍率）

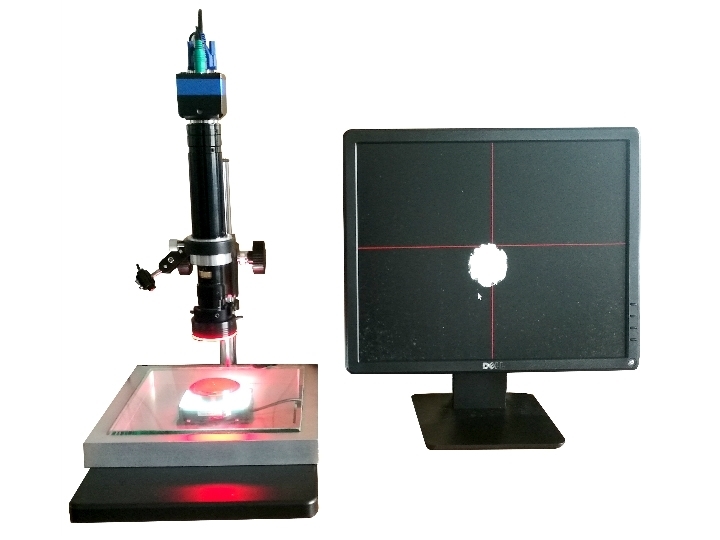

⑥.至此安装步骤全部结束（下图为^终安装图）
