透气量仪测试准备工作

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2019-11-19 08:22:36 | 浏览量:1279944
关键词:透气量仪测试准备工作

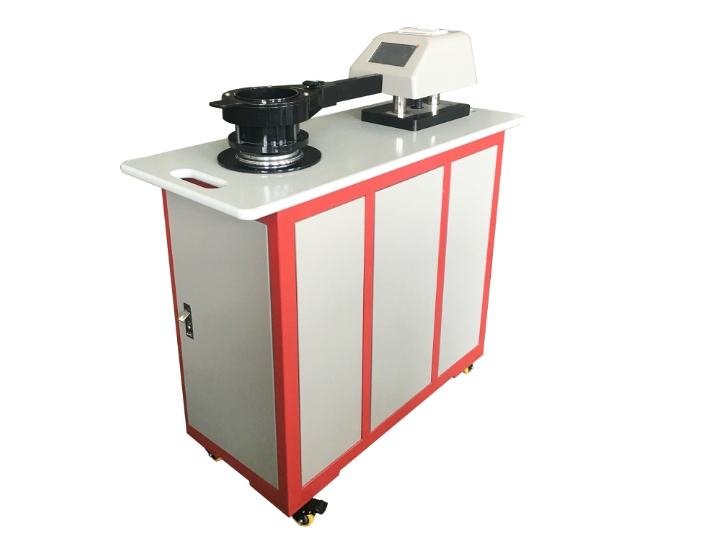

透气量仪是一款用于测试多种纺织织物,包括产业用织物,非织造布和其它可透气的纺织制品,产业用纺织品、面料、针织物、机织物(包括紧密涂层织物)、无纺布、高透气纸张,造纸毛毡,玻璃纤维,工业滤布(滤纸)等多种材料的透气性的精密仪器,下面讲解常州市双固顿达机电科技有限公司自主生产的SG461-III型透气量仪的测试准备工作。

第一步:根据标准(GB/T5453-1997),在测试前,将待测试样进行预调湿,根据标准ASTM D 737或DIN53,887,在测试前,将样品在温度为20±2℃,相对湿度65±2%的标准大气压环境中达到平衡。

第二步:设置试验次数:根据标准GB/T5453-1997,同一样品不同部位重复测量至少10次。根据标准DIN 53,887每件样品至少测5次。
第三步:测量点位置:将测量点均匀地对角地分布在样品上,这样每个测量点包括不同经纬线,测量点距样品布端至少3米以上,距布边不得小于10厘米。对于某些特定的材料,对整个宽度的透气均匀性有严格要求(如降落伞布),其布边也必须进行测试。
第四步:测试样品尺寸:在一般情况下不需要剪下试样,因为能在样品上直接进行测试,当然,如果需要这样做,则剪下的试样尺寸至少为25㎝×25㎝(ASTM D 737)或20㎝×20㎝(DIN 53,887)。
第五步:将电源线接在透气量仪上,接入220V三相电,打开设备电源,触摸屏发出滴的一声约就可以使用了。
第六步:测试面积:根据测试标准,测试面积如下所示:
·GB/T5453-1997        20cm2(5 cm2、50 cm2、100 cm2)
·ASTM D 737           φ70(约 38.5 cm2)
·DIN53,887             20 cm2
·AFNOR G07-111        20 cm2 或50 cm2
一般来说,由于仪器的测量范围很大,所有测量都可选用相同的测试面积,(即没有必要更换定值圈),除非下列几种情况:
①.如果需要进行的测试按标准需使用一个不同的测试面积。在这种情况下,必须使用标准要求的测试面积。
②.如果测试一个特别密的样品,它的透气性低于仪器的下限,在这种情况下,则需使用大一些的测试面积(如100cm2)。
③.如果测试一个特别疏松的样品,它的透气性高于仪器量程的上限,在这种情况下,必须使用小一些测试面积。
本设备配有多种定值圈,当然需要注意的是不同测试面积得到的测试结果,并不总是能直接对比的,因此为了比较不同的透气性,必须使用相同测试面积进行测试。
更换定值圈或测试面积的正确步骤如下:取出跟试样压紧圈相配套的相同面积的定值圈放在测试台上,放定值圈之前,必须先放置O型密封圈防止漏气。
在设备液晶屏幕上设定透气率,则测试面积显示屏会显示5cm,19.6cm,20cm,38.5cm,50cm,100cm,这里cm就是cm2,选定的尺寸必须和定值圈直径一致。
根据各种测试标准,压力设定分别如下:
GB5453-1997国标                100Pa   服用织物
                                    200Pa   产业用织物
AFNOR G07-111(法标)         196Pa
ASTM D 737 (美标)(透气量)  13mmH2O (=0.5W.C  125Pa)
DIN  53,887(德标)            100Pa  (服装用织物)
                                   160Pa   (降落伞)
                                   200Pa  (工业用织物,无纺布)
