一、外观

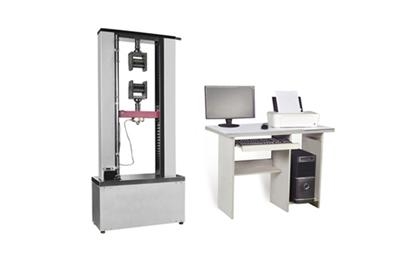

YG026-3T型电子吊带拉力机主体结构为双丝杠门式结构，上空间为拉伸空间，进行试验力校准时应将标准测力计放在工作台上。主机下方右侧为电源控制部分。整机结构大方，操作方便。具体如下图所示：
二、概述
本试验机采用交流伺服电机及调速系统一体化结构驱动同步带轮减速机，经减速后带动丝杠副进行加载。电气部分包括负荷测量系统和位移测量系统组成。所有的控制参数及测量结果均可以在电脑显示屏幕上实时显示，可根据测量数值计算试样的拉伸强度等参数。并具有过载保护等功能。
三、主要技术指标
a)^大试验力 30000N
b)试验力准确度 ±1%
c)横梁移动速度 20—200mm/min
d)横梁位移量 0—200mm
e)计算机显示内容：试验力、位移、峰值、运行状态、运行速度等参数
f)主机重量：300kg
g)试验机尺寸： 约756×350×1690
四、试验机的工作条件
a)在室温10°C—35°C范围内，相对湿度不大于80%；
b)在稳固的基础或工作台上，正确安装；
c)在无振动的环境中；
d)周围无腐蚀性介质；
e)电源电压的波动范围不应超过额定电压的±10%；
f)试验机电源应有可靠接地；频率的波动不应超过额定频率的2%;
五、机构介绍
该试验机由主机、控制系统及附具组成，具体见外观图。
a)主机部分
主机采用双臂式结构，双空间试验。电机及减速装置位于主机下部，可完成拉伸试验，其中上空间为拉伸空间。电机通过同步带轮减速机带动精密丝杠副旋转，从而驱动中横梁上下移动，对试样进行加载。试验速度的大小可由安装在主机下面的电机调速系统控制完成。
b)电气部分
电气部分由调速系统及显示测量系统组成，本机采用交流伺服电机及调速系统，通过调速系统控制交流电机的正、反转和速度的精度。负荷测量系统由一只高精度的负荷传感器、测量放大器、A/D转换器、稳压电源等组成。所有的控制参数及测量结果均可以在电脑屏幕上实时显示。并具有过载保护功能。
