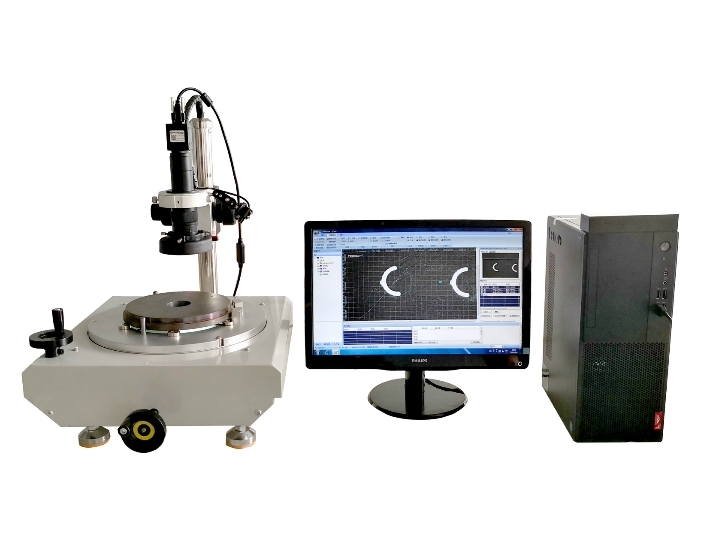

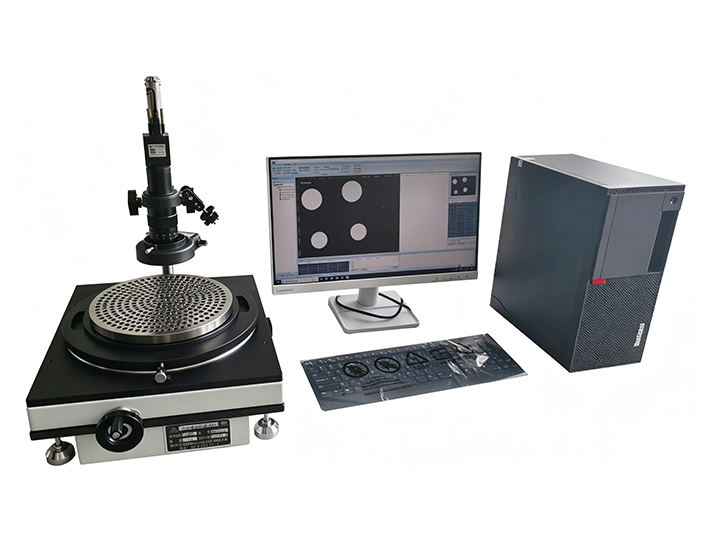

SG689M型手动喷丝板镜检仪

< >

关键词：SG689M型手动喷丝板镜检仪

产品概述：主要应用于国内化纤生产厂和喷丝板制造厂对各类喷丝板微孔的合格性检测，适用于工业丝喷丝板，短纤喷丝板，人造草坪丝喷丝板等大型喷丝板，显示器可以投影显示各类喷丝板微孔形状（如圆孔，三叶孔，V形孔，C形孔,一字孔等不同形状），测量软件可以测量喷丝板微孔的直径，…

在线咨询

产品详情图片集锦

一、产品用途：

SG689M型喷丝板镜检仪主要应用于国内化纤生产厂和喷丝板制造厂对各类喷丝板微孔的合格性检测，适用于工业丝喷丝板，短纤喷丝板，人造草坪丝喷丝板等大型喷丝板，显示器可以投影显示各类喷丝板微孔形状（如圆孔，三叶孔，V形孔，C形孔,一字孔等不同形状），测量软件可以测量喷丝板微孔的直径，面积，周长，本产品操作简单、易学、高效。
二、技术指标：
1、总放大率=物镜放大倍率*电子放大倍率50倍（镜头倍率0.7倍-4.5倍，总放大倍率35倍-225倍）
2、手轮调焦范围:50mm（仅供参考，客户定制款）
3、升降调节范围(立柱)：200mm（仅供参考，客户定制款）
4、环形光源：输入电压：220V
5、背光源：输入电压：220V
6、定位点光源：输入电压：220V

7、配置Y轴操作滑台和同心圆旋转夹具

8、配置工业相机1台，用于放大喷丝板微孔和测量微孔的尺寸参数（如圆形孔测试直径，面积等参数，异形孔测试长度和面积），也可以选配VGA相机，直接连接显示器放大显示喷丝板微孔

9、夹具可以根据要求定制多种规格（如190,280mm等不同规格的圆形夹具）
