服务热线
一、技术参数：
DDY6506变形丝卷曲收缩率测试仪依据GB/T6506—2001《合成纤维变形丝卷缩性能试验方法》用于手动测定变形丝试样的卷曲收缩率，卷曲模量，卷曲稳定度等指标。

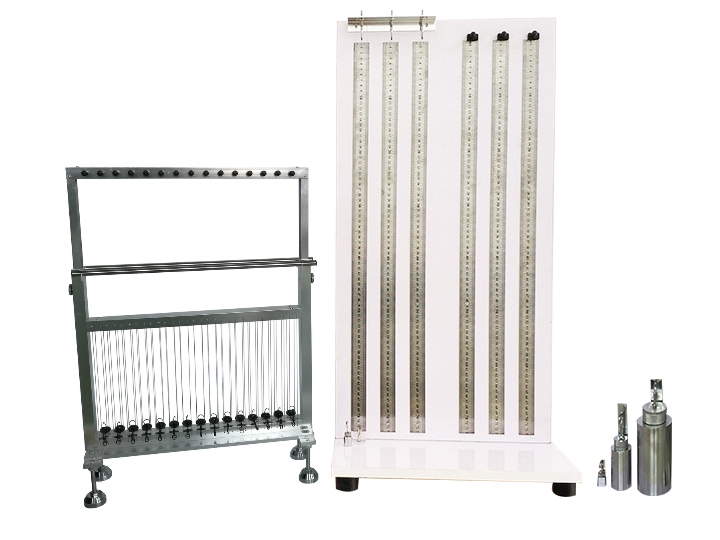

二、仪器配置：
1、框式样品架
①．双面可挂30绞样丝，上有30个双向2.5CN的圆盘重锤，可在32#钢丝轨道上滑动。
②．有升降装置，其升降高度为380-550mm。
③．样品架尺寸：450*80*400mm
2、测量装置
①．装有6根测量直尺0-700mm,测量直尺上装有3个夹持器及3个挂丝钩，其中一组挂钩配2.5CN游码重锤一个。
②．测量装置尺寸：420*320*820mm
3、测量重锤：
负荷重锤：2.5CN 30个
测量重锤：25CN一个，500CN一个，2500CN一个，25CN，500CN上有标尺。
4、重锤砝码精度：参照四等砝码要求检定。
二.操作方法：
2.1将样品在标准大气条件下平衡24小时，如实际需要，可采用快速试验法，即样品的平衡时间可缩短到3小时。
2.2将烘箱的温度设定至120±3℃，在将框式样品架升降框提到适当高度位置，用螺栓固定。
2.3试样在摇取前，至少需去掉50m表层丝，对于已取过样的样品丝，在抽取试样前至少还要去掉5m表层丝，如摇取一个以上试样且又取自同一个样品丝，试样与试样之间的间隔至少要有5m以上。
2.4摇取样品丝的预加张力（0.2±0.02）CN/dtex
2.5在缕纱测长仪上摇取试样。
根据变形丝的名义纤度来计算试样的圈数，圈数的计算公式如下：
N=2500/3×名义纤度
式中：N------试样所需取样圈数
2.6摇取的样丝依次悬挂在框式样品架的挂纱轴上，及下端挂2.5CN的重锤,悬挂时两端用手握住,但不可拉得过紧,以不打绞为准,挂丝时用力要均匀,以免引起绞丝张力不匀散乱。
2.7将挂满样丝的样品架放入预先调好温度的烘箱内，10分钟后从烘箱中取出样品架冷却,待30分钟后，依次将样品架上的样丝取下，挂在测量板无导轨的挂钩上，下端挂500CN重锤10秒钟后，^读取数据，标记为LG。
2.8又将样丝挂上2.5CN重锤,10分钟后,再挂在有导轨的钩中,将导轨上的2.5CN游码挂在样丝下端,10秒钟后,^读取数据,标记为LZ
2.9在将样丝挂上25CN重锤，10秒钟后^读取数据，标记为LF。
2.10又再依次将样丝挂在测量板上，分别挂上5000CN的重锤，10秒钟后取下重锤，挂回样品架上，20分钟后，将样丝拿到测量板上，挂上2.5CN的游码,10秒钟后^读取数据,标记为LB。
三.计算方法：
卷曲收缩率CC%={(LG-LZ)/LG}×100%
卷曲模量CM%={(LG-LF)/LG}×100%
卷曲稳定度CS%={(LG-LB)/(LG-LZ)}×100%
四.测定中注意事项：
4.1对样丝施加重锤要稳，不要有振动。以全部力施加上以后计时。
4.2读数时重锤标尺、测量尺与眼睛要持一水平，读数^至1毫米。
4.3样丝在上、下挂取时，不要施加外力，以不打绞为好，样丝挂于钩上时，一定要挂住全部，否则会散乱影响张力一致性。
