简述除尘布袋检测设备和测试仪器

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2021-04-28 15:58:22 | 浏览量:115315
关键词:除尘布袋检测设备,测试仪器除尘布袋,除尘布袋检测项目和指标

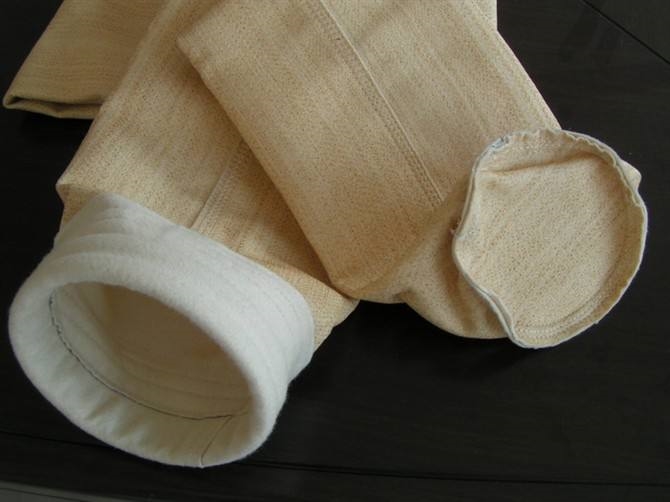

【除尘布袋定义】

除尘布袋被称为袋式除尘器的心脏,一般被称为过滤尘袋、除尘滤袋、收尘袋、积尘袋、除尘袋、除尘器布袋等。除尘布袋是袋式除尘器运行过程中的关键部分,通常圆筒型滤袋垂直地悬挂在除尘器中。


【除尘布袋分类】

一、加工方法
按加工方法主要分为机织滤料除尘布袋、非织造滤料除尘布袋和复合滤料除尘布袋三种。
1、机织滤料除尘器滤袋:用织机将相互垂直排列的经纱线和纬纱线,按一定的组织规律织成的滤料,以字母W表示;
2、非织造滤料集尘滤袋:不经过一般的纺纱和织造过程,直接将纤维成网或纱线成层,交错、粘合、针刺、熔喷或纺丝制成的片状滤料,以字母NW和具体加工方法的代号组成的复合字母表示;
3、复合滤料除尘布袋:用两种以上方法制成或两种以上材料复合而成的除尘布袋滤料,以字母C表示。
二、织物组织
按织物组织主要分为平纹滤料除尘布袋、斜纹滤料和锻纹滤料三种。
1、平纹组织:这是^简单的织造形式,每根经纱和每根纬纱上下交替,但平纹组织有难以清灰和易于堵塞等缺点,因此,这种织造组织已很少用作除尘滤料;
2、斜纹组织:是由二根上,四根下的经纱同时与纬纱交织而成,经纬纱交织点逐步向左或向右移动;斜纹组织分单面斜纹和双面斜纹;斜纹织布的柔性和弹性都优于平纹织布,机械强度略低,受力后易错位,但其耐磨性好,除尘效率和清灰效果也较好,是机织滤料^常用的一种组织;
3、锻纹组织:可根据织物表面上所见的是经纱还是纬纱分为经面锻纹和纬面锻纹;锻纹组织的特点是平滑,表面有光泽,非常柔软,弹性和透气性好,同时由于纱线具有迁移性而易于清灰。
三、滤袋断面形状
按滤袋断面形状分主要分为圆形、扁形和异形三种。
1、圆形:除尘滤袋为圆筒形。其规格用 直径×长度 即 D×L(mm)表示;
2、扁形:除尘器滤袋为扁平形,其中包括矩形和梯形,其规格用 周长×长度 即P×L(mm)表示;
3、异形:形状特异的滤袋,其规格以其构造的特征参数表示。
四、过滤方式
按过滤方式主要分为内滤式和外滤式两种。
1、内滤式除尘布袋:含尘气体经过滤袋的内表面过滤后,粉尘被阻隔在滤袋的内表面上,这种过滤方式叫内滤式;
2、外滤式除尘器滤袋:含尘气体经过滤袋的外表面过滤后,粉尘被阻隔在滤袋的外表面上,这种过滤方式叫外滤式


【除尘布袋特点】
除尘布袋具备的显著特点就是因为布袋,也就是采用的是一种非常细的纤维或者是吸油形式的滤袋,主要就是通过必要的过滤层、丝网等组成的,主要就是针对液体中的很多的油脂或者是粉尘进行设计的,但是这样的材料在空隙率基本已经达到的就是80%,这样的话已经大大提高了设备的使用寿命,同时它的洁净度也是自重的很多倍,也就是根据实际的流体或者是油脂的特性决定的,这其中不可忽视得劲就是基本的油脂的流速。
很多时候除尘布袋采用的就是^的精度的滤袋组成的,基本就是通过有效的形式的纤维热熔形成的,外层就是通过一种加厚的材料制造的,同时能够提供的就是非常充分的过滤层,在这样的情况下通常都是一种非常有效的大口径的滤芯完成的,主要就是通过增强整体的过滤效果,挺高的是有效的能够容纳杂志的一种能力,提高设备的有效的使用寿命是没有问题的。
除尘布袋还有一种形式就是基本的丝网,主要就是一些尼龙或者是聚酯高分子材料的形式,主要就是过滤比较精细的一种杂质或者是粉尘,^大的优势就是能够进行反复使用。

【除尘布袋检测项目和检测仪器】

除尘布袋检测可依据GB/T 6719-2009袋式除尘器技术要求国家标准,标准有详细的测试项目和测试方法,主要是对除尘布袋中的滤料进行物流指标的测试

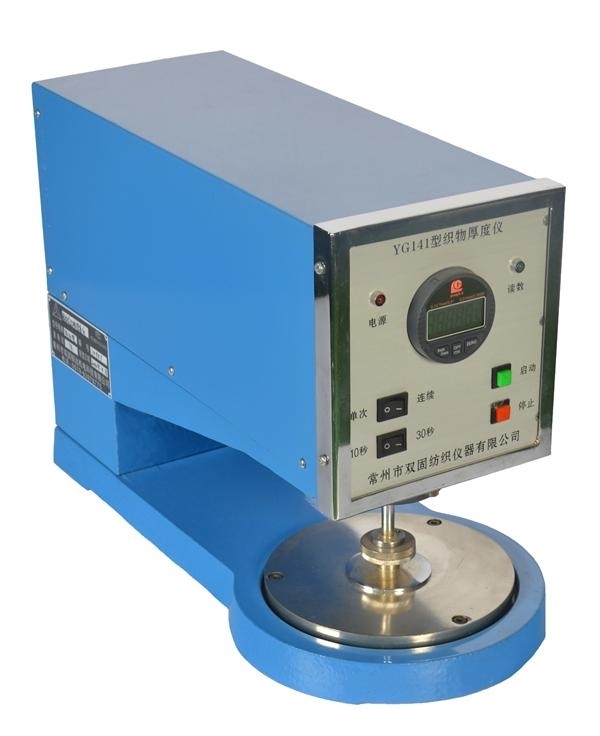

1.检测项目:厚度检测(检测仪器推荐常州市双固顿达机电科技有限公司,电话:15351977127,YG141型织物厚度仪

①.合纤织造滤料的厚度检测按GB/T3820 纺织品和纺织制品厚度的测定标准规定

②.合纤非织造滤料及复合非织造滤料厚度检测按FZ/T60004 非织造布厚度的测定标准规定检测




【用途】

YG141型织物厚度仪用于各种机织物,针织物,非织造布,涂层织物及均匀薄材料的厚度测定。

【适用标准】
厚度测定:GB/T3820 纺织品和纺织制品厚度的测定
       FZ/T60004 非织造布厚度的测定
       FZ/T 01003 涂层织物厚度试验方法,ISO5084/9073/9863,ASTM D1777等

【特点】:
可以多次连续测试试样,并保持数据记录时间

【主要技术参数】
1.测定厚度范围:0.1-10(毫米)
2.分辨率:0.01(毫米);精度:0.01(毫米)
3.压脚面积:100,2000,2500,10000(平方毫米)
4.压脚直径:11.28,50.46,56.42,112.84(毫米)
5.压重时间:10秒, 30秒
6.压脚下降速度:1.89(毫米/秒)
7.压脚速度:压重时间为10秒后时,约2.1(次/分)
8.压重时间为30秒后时,约1.2(次/分)
9.仪器重量:约25(公斤)
10.外形尺寸:450(毫米)x216(毫米)x305(毫米)

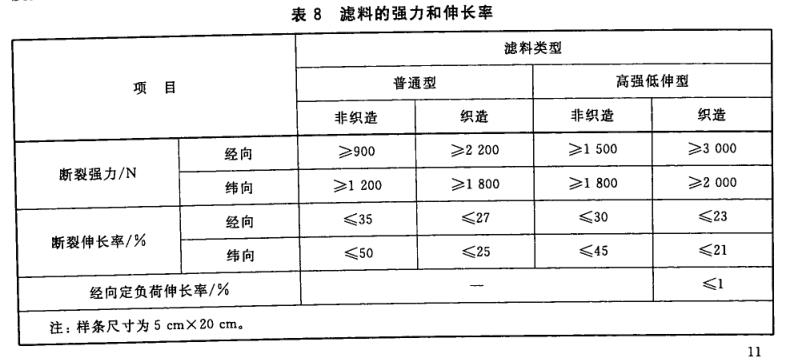

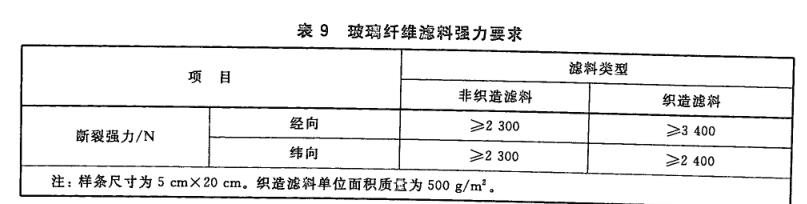

2.检测项目:滤料强力和伸长性能的检测(合成滤料及其复合滤料的强力、伸长率按GB/T3923.1 纺织品织物拉伸性能第1部分:断裂强力和断裂伸长率的测定(条样法)标准规定检测,参照下图)检测仪器推荐常州市双固顿达机电科技有限公司,电话:15351977127,YG026B型织物强力机


【用途】

YG026B型织物强力机用于测定各种纺织品,棉、毛等机织物,非织造织物的断裂强力和断裂伸长率,具有拉伸、顶破、撕裂、剥离、接缝、撕破、弹性回复、抗滑移等功能。


【符合标准】

GB/T 3923.1,GB/T 3923.2,GB/T 3917.2,GB/T 3917.3,GB/T 3917.4,GB/T 13772.1,GB/T 13772.2等标准以及其它国家标准。


【仪器特点】

1、采用高精度、高效率测力传感器,试验数据准确。

2、控制器:计算机控制,抗干扰能力强,速度快,采样速率≥1000 次/秒;并能同时处理曲线及报表(强力测量软件兼容Windows XP或Windows 7 32位操作系统)。

3、显示特点:测试过程中曲线动态跟踪(监控),曲线坐标自动缩放,报表与曲线同时跟踪显示。

4、操作软件:中,英文自动切换,界面友好。

5、操作特点:操作简便,可以自定义设置试样名称,批号,试验次数,操作员姓名等信息。

6、能够保存试验数据及结果,具有曲线显示,查询等必要的功能,试验速度连续可调,试样拉断自动停机,峰值保持等功能。

7、测试单位可以自由切换(N,磅,千克等)。



【仪器性能及主要技术参数】

1、测试方式:等速伸长(CRE)原理测定,计算机控制,并记录曲线动态变化。可根据需要选择强力/伸长,强力/时间,伸长/时间曲线显示。

2、测试方法:拉伸,顶破,撕破

3、量    程:1000N/3000N / 5000N(选配)

4、测力精度:<±0.5%

5、夹距:25~500mm(无级可调)

6、拉伸速度:50~450mm/min(任意设定)

7、回复速度:400mm/min

8、有效动程:450mm(可定制)

9、伸长分辨率:0.01mm

10、夹持器有效夹持宽度:根据需要选配(标准配置:55mm)

11、打印:输出各种形式数据,曲线及统计结果

12、电  源:AC220V±10%    50Hz

13、外形尺寸:600×430×1250mm

14、重   量:约150Kg

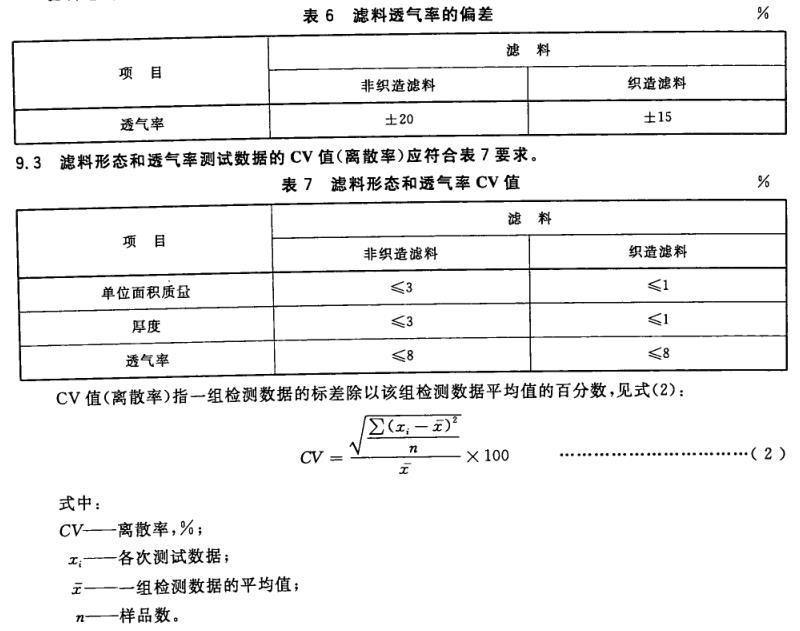

3.检测项目:滤料透气性检测,滤料的透气率按GB/T5453 纺织品织物透气性的测定标准规定检测(检测仪器推荐常州市双固顿达机电科技有限公司,电话:15351977127,SG461-III型织物透气量仪




用途:

SG461-III型透气量仪用于测试多种纺织织物,包括产业用织物,非织造布和其它可透气的纺织制品,面料,针织物,机织物(包括紧密涂层织物),无纺布,高透气纸张(滤纸,木浆纤维纸张等),羽绒服面料和内胆布,造纸毛毡,玻璃纤维织物,造纸用聚酯成型网和干网,过滤材料(工业滤布等),土工布等多种材料的透气性能,进行快速、精准地测试。

适用标准:
GB/T5453  纺织品 织物透气性的测定(中国标准)
GB/T13764  土工布透气性的试验方法(中国标准)

GB/T 22819 高透气纸张透气性的测定(中国标准)

GB∕T 24218.15 纺织品 非织造布试验方法 第15部分:透气性的测定(中国标准)

GB/T 30133 卫生巾用面层通用技术规范(中国标准)

FZ/T 64055 袋式除尘用针刺非织造过滤材料(中国标准)

GB/T 6719 袋式除尘器技术要求(中国标准)

QB/T 3533 造纸用聚酯网测定方法(中国标准)

ASTM D737,ISO9237,ISO5636,ISO7231,AFNORG07-111,BS5636,DIN53887,JISL1096-A及其他各国标准。


仪器特点:

1、采用微电脑控制系统,高精度压力传感器,数字反馈调节吸风量,自动跟踪测定并显示每点压差,同一试样测试多次重复性和稳定性非常好。

2、仪器台面经多道烤漆和磨砂处理,台面丝滑如顺。

3、能准确检测各种试样的透气性能,台差小,精度高。

4、操作简便,大幅缩短测试时间。

5、中文触摸屏控制,内置26键中英文输入法,中文+拼音输入更直观。

6、包含11个测试用喷嘴和6套压头套圈和定值圈及1块8.5mm标准校准孔板,所有喷嘴都经过全量程内逐点标定,保证测试数据的准确性。经过对比,测试结果准确性可以和国外进口仪器媲美。
7、数据端口:可以连接外置存储卡,导出数据,不用担心数据遗失。
8、测试数据直接显示在液晶触摸屏上,无需人工查表计算,就可显示各设定值,提高测试效率,满足多个国家多种测试标准,测试结果自由换算(mm/s, cfm, cm³/cm²/s, L/m²/s,L/dm²/min,m³/m²/min,m³/m²/h,dm³/s at 25cm²等)。

9、仪器自带微型打印机快捷方便打印报告。


技术参数:

1.测试范围:0.2-11838mm/s

2.测量单位:mm/s, cfm, cm³/cm²/s, L/m²/s,L/dm²/min,m³/m²/min,m³/m²/h,dm³/s at 25cm²等

3.测量时间:2-15秒,实际测试时间根据样品而定

4.测量方式:自动定压

5.测试精度:≤±2%

6.测试压力:0-500pa(试样表面压差),0-5000pa(喷嘴表面压差)

7.测试面积:5㎝²、 20㎝²、50㎝²、 100㎝²、Ф50mm(≈19.6cm²)、Ф70mm(≈38.5cm²

8.喷嘴:共11只

9.测试厚度:0-12mm

10.数据端口:Usb选配

11.数据输出:高清触摸屏幕显示,自带微型打印机

12.电源及功率:220V±10%,50Hz,1200W
13.设备外形尺寸:810mm×380mm×1050mm(长×宽×高)

14.重量:150kg


设备配件:

1.试样面积定值圈板:4块(5cm²、20 cm²、50 cm²、100 cm²)
2.试样面积定值圈:2块(φ50㎜≈19.6cm²),(φ70㎜≈38.5 cm²)
3.试样压紧圈:5只(φ52㎜、φ72㎜、φ28㎜、φ53㎜、φ82㎜),注:100cm²压紧圈为压头的内径。

4.喷嘴:11只(φ0.8、φ1.2、φ2、φ3、φ4、φ6、φ8、φ10、φ12、φ16、φ20㎜)

5.喷嘴座:1只(供φ0.8、1.2、2、3~φ4喷嘴用)

6.孔板:1块(φ8.5校准孔板)

7.密封圈:(大小各1只)

8.电源线:1根

9.打印纸:2圈

10.说明书:1本

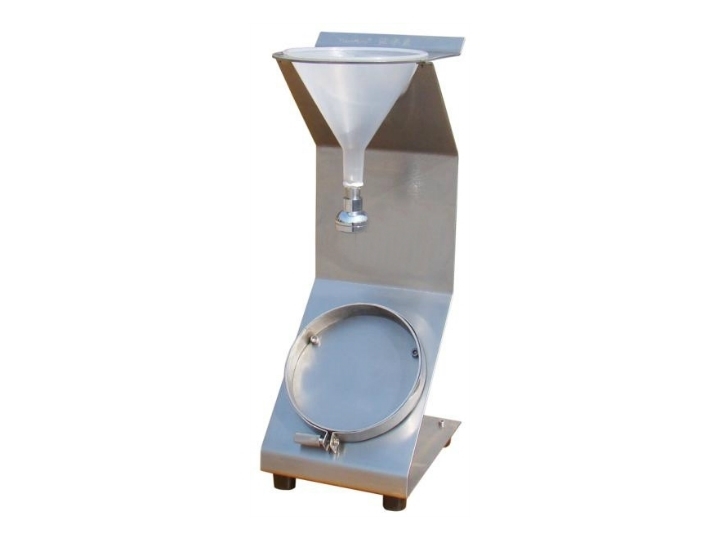

4.检测项目:滤料疏水性按GB/T4745 纺织品防水性能的检测和评价沾水法标准规定检测(检测仪器推荐常州市双固顿达机电科技有限公司,电话:15351977127,Y813型织物沾水度测定仪

【产品用途】:
Y813型织物沾水度测定仪适用棉、毛、麻、丝、化纤各种织物(包括已经或未经抗水或拒水整理的各种织物)的表面抗湿的测定。


【符合标准】:
GB/T4745  ISO4920  AATCC22  JIS L1092等


【主要技术指标】:
1.适用范围:各种织物
2.玻璃漏斗: Ф150mm
3.试样支座角度:45 °
4.喷头孔:Ф0.9mm 19个

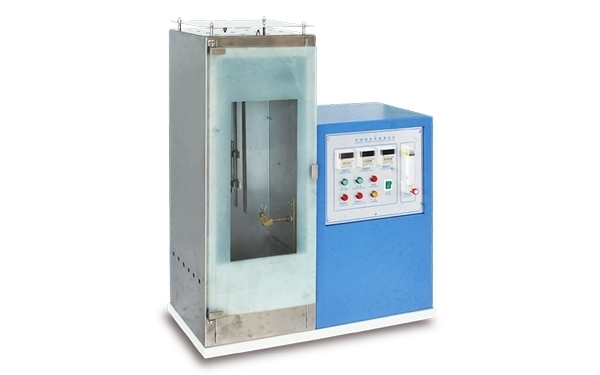

5.检测项目:滤料阻燃性能GB/T5455 纺织品燃烧性能垂直方向损毁长度阴燃和续燃时间的测定标准规定检测(检测仪器推荐常州市双固顿达机电科技有限公司,电话:15351977127,YG815A型(垂直法)织物阻燃性能测试仪

适用范围:
YG815A型(垂直法)织物阻燃性能测试仪用于测定纺织品续燃、阻燃及炭化的倾向。
适用标准
GB/T 5455;GB/T 13488;GB/T 13489;GB/T 2048;ISO1210;CFR1615;CFR1616;JIS L1091、ASTM D6413
技术参数
1. 火焰高度:40±2mm
2. 试验次数范围:0-30次
3. 点火器口径:φ11mm
4. 燃烧器顶端与试样的距离:17mm,斜角:25°
5. 温度误差:±1℃
6. 电源:AC220V,50W
7. 外形尺寸:750×360×940mm(L×W×H)
