服务热线
|
标准名称 |
GB/T 13772.2-2018 纺织品 机织物接缝处纱线抗滑移的测定 第2部分：定负荷法 |
||
|
标准号 |
GB/T 13772.2-2018 |
||
|
中文标准名称 |
纺织品 机织物接缝处纱线抗滑移的测定 第2部分：定负荷法 |
||
|
发布日期 |
|
实施日期 |
2018年10月01日 |
|
更新日期 |
|
批准日期 |
|
|
标准状态 |
现行有效 |
标准类型 |
国家标准 |
|
国际标准分类号 |
|
中国标准分类号 |
|
|
代替国标号 |
GB/T 13772.2-2008 |
||
|
提出单位 |
中国纺织工业联合会 |
||
|
归口单位 |
全国纺织品标准化技术委员会基础标准分会(SAC/TC 209) |
||
|
起草单位 |
浙江丝绸科技有限公司、中纺标检验认证股份有限公司、鲁泰纺织股份有限公司、浙江中纺标检验有限公司，杭州市质量技术监督检测院 |
||
【专业名词解释】：
等速伸长（CRE）试验仪：在整个试验过程中，夹持试样的夹持器一个固定，另外一个以恒定速度运动，使试样的伸长曲线与时间成正比的一种试验仪器。
抓样试验：试样宽度方向的中间部位被夹持器夹持的一种织物拉伸。
纱线滑移，接缝滑移：由于拉伸作用，机织物中纬（经）纱在经（纬）纱上产生的移动。
注意：接缝滑移是织物性能，不要与接缝强力混淆。
经纱滑移：经纱与拉伸方向垂直，在纬向纱线上产生移动。
纬纱滑移：纬纱与拉伸方向垂直，在经向纱线上产生移动。
缝合余量：缝迹线与缝合材料邻近布边的距离。
滑移量：织物中纱线滑移后形成的缝隙的^大距离。
【检测原理】：矩形试样折叠后沿宽度方向缝合，然后在沿着折痕开剪，用夹持器夹持试样，并垂直于接缝方向施以拉伸负荷，测定在施加规定负荷时产生的滑移量。

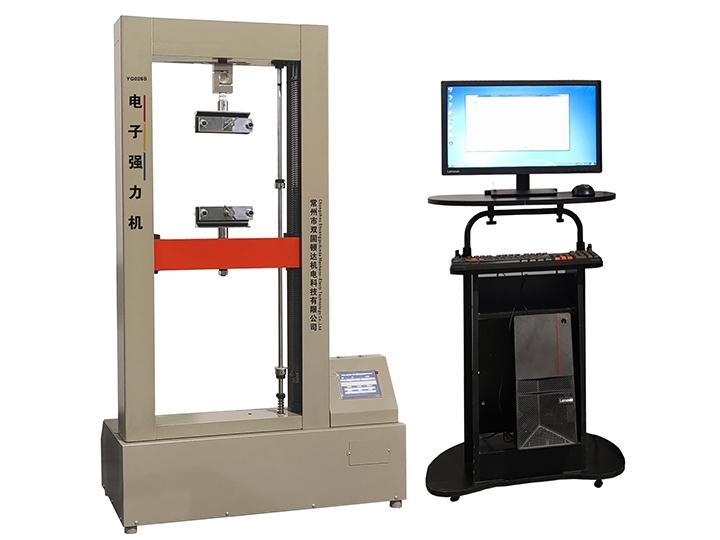

【检测仪器】：等速伸长（CRE）试验仪（常州市双固顿达机电科技有限公司 YG026B型织物强力机）
【测试步骤】：
1.试样制备：抓样试验夹持试样的尺寸应为（25mm±1mm）×（25mm±1mm）,可以使用以下任意方法达到。
①.后夹持面的宽度为25mm，长度应至少为40mm（50mm^佳），夹持面的长度方向与拉力线垂直。前夹持面与后夹持面的尺寸相同，其长度方向与拉力线平行。
②.后夹持面的宽度为25mm，长度至少为40mm(50mm更佳)。夹持面的长度方向与拉力线垂直。前夹持面的尺寸为25mm×25mm。
2.夹持长度设置为100mm±1mm,注意两夹持线在同一个平面上且相互平行（夹持试样时，保证试样的接缝位于两夹持器中间且平行于夹持线）
3.仪器拉伸速度设置为50mm/min±5mm/min，缓慢增大施加在试样上的负荷至合适的定负荷值（如下图）
当达到定负荷值时立即以50mm/min±5mm/min的速度将施加在试样上的拉力减小到5N，并在此时固定夹持器不动。

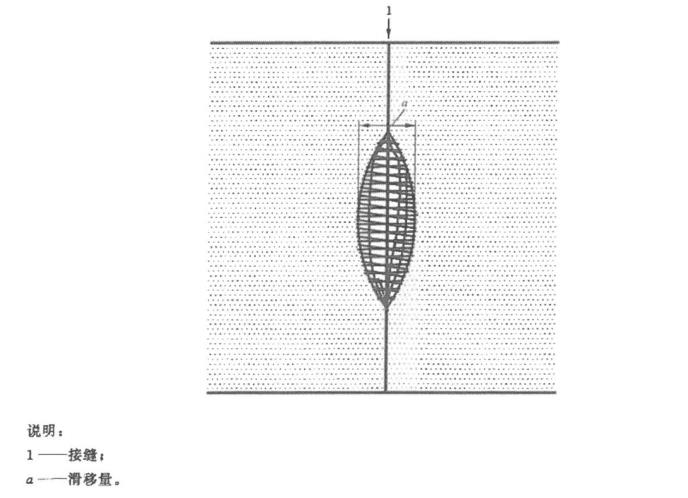

4.立即测量缝迹两边缝隙的^大宽度值即滑移量，^至1mm，也就是测量缝隙两边未受到破坏作用的织物边纱的垂直距离，如下图。
5.对其他试样重复上述程序，得到织物试样的5个经纱滑移的结果和5个经纱滑移的结果。
