粘扣带(魔术贴)剪切强度和剥离强度怎么检测?

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2019-11-30 23:10:20 | 浏览量:2987
关键词:粘扣带(魔术贴)剪切强度和剥离强度怎么检测?

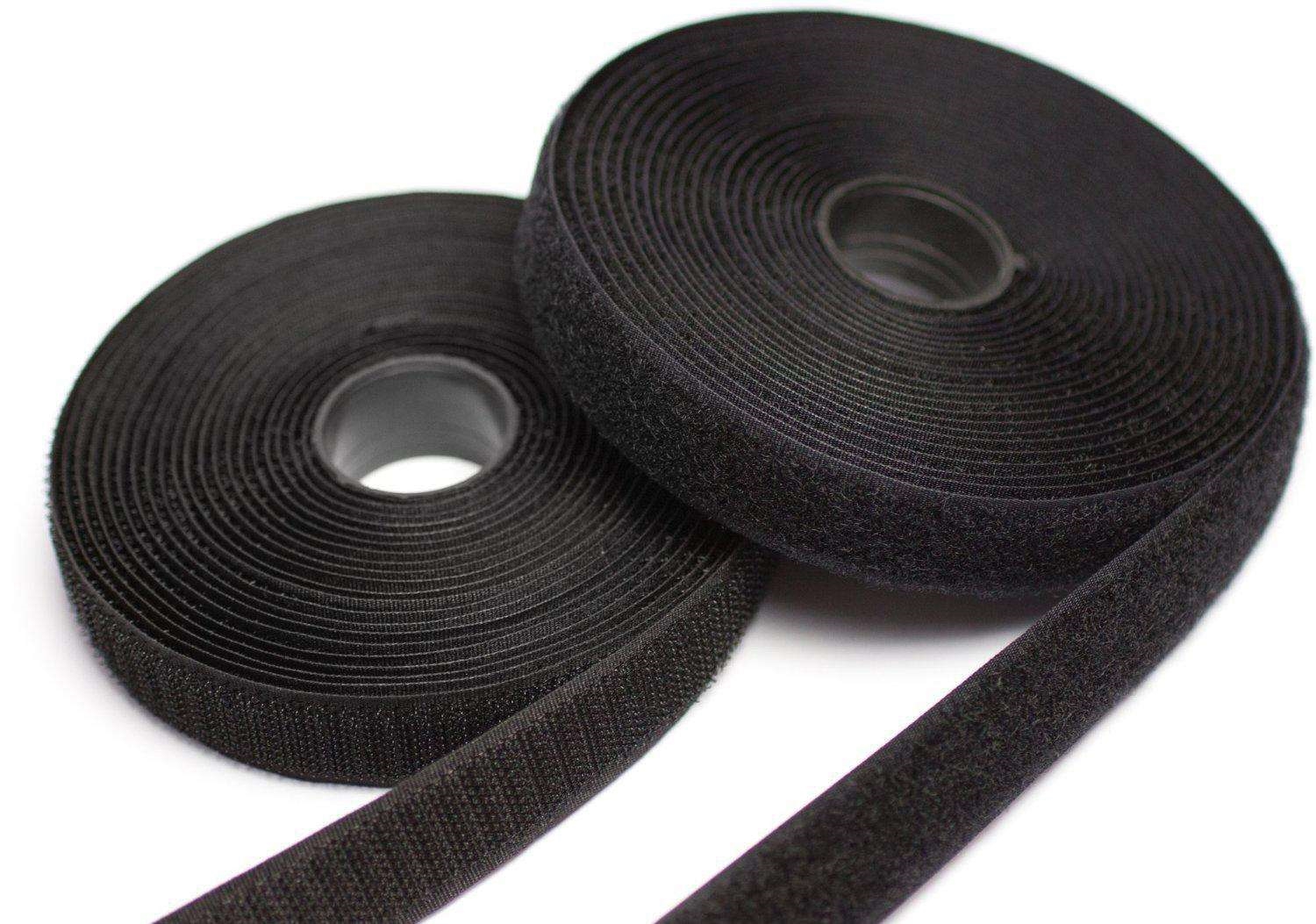

粘扣带别名魔术贴,是以锦纶,涤纶等合成纤维材料制成的机织织带,由钩面带和圈面带组成,可自由粘合和分离。产品广泛用于服装、鞋子、帽子、手套、皮包、沙发、车船、座垫、航空用品、雨披、窗帘、玩具、睡袋、体育运动器材、音响器材、医疗器械、帐篷、小轮车护套、各类军工产品、电子电线、充电器、陈列用具等。

【执行标准】

GB/T 23315-2009 粘扣带

【剪切强度】
在规定的试验条件下,将粘扣带有效闭合区域沿其长度方向以恒定速度拉伸,使钩面带和圈面带平行分开每单位面积所需的^大力。
【剥离强度】
在规定的试验条件下,将粘扣带有效闭合区域从开口一端剥离分开每单位有效宽度所需要的力。
【粘扣带产品分类】
粘扣带按抗疲劳性能不同可分为普通型和加强型。

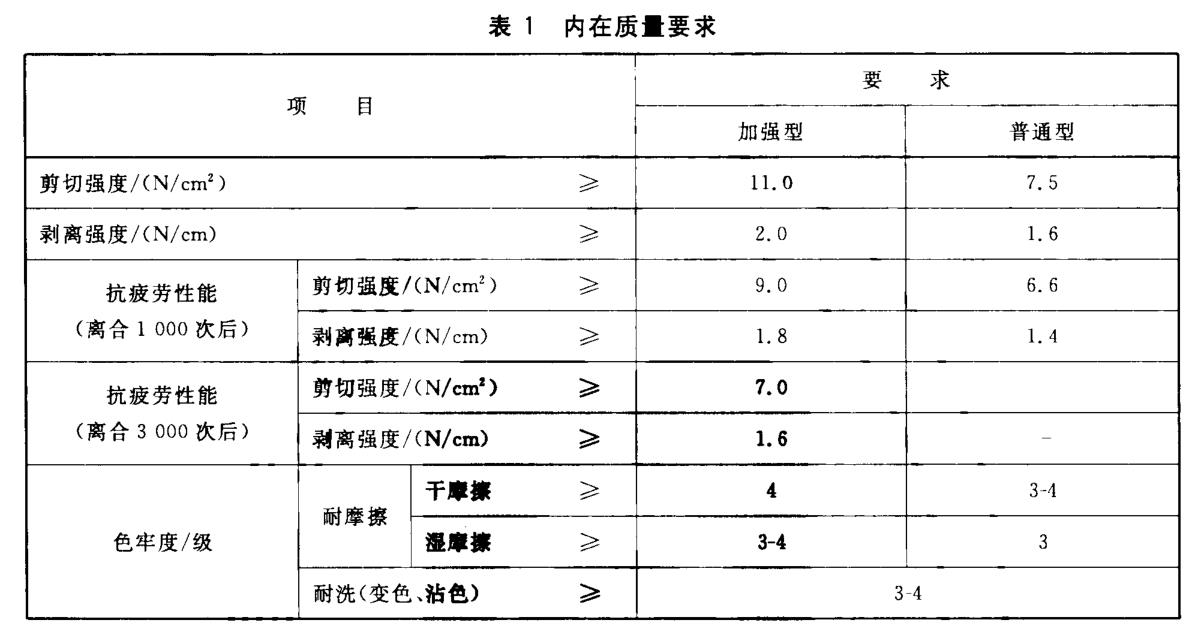

【内在质量指标】

【剪切强度如何测试?】

剪切强度是在规定的试验条件下,将粘扣带有效闭合区域沿其长度方向以恒定速度拉伸,使钩面带和圈面带平行分开每单位面积所需的^大力。

试验步骤:

1.制取试样

a.从1副粘扣带中裁取长度为(100±5)mm,有效宽度为20mm的4组试样,每组试样包含有1段钩面带和1段圈面带。

b.将钩面带垢面朝上放在平台上,圈面带毛面朝下放在钩面带上,使钩面带和圈面带两端错开,沿长边方向轻轻压合,并使其有效宽度为50mm(如下图)

c.用滚筒来回滚试样约10次,防止试样弯曲。

2.测试步骤:

用拉力试验机(YG026B型织物强力机)设定夹持距离75mm,拉伸速度100mm/min。将制备好的试样夹在上下夹持器上,其有效闭合区域位于上下夹持器的中间,拉伸至试样有效闭合区域完全脱离,最大力为剪切力(如下图)

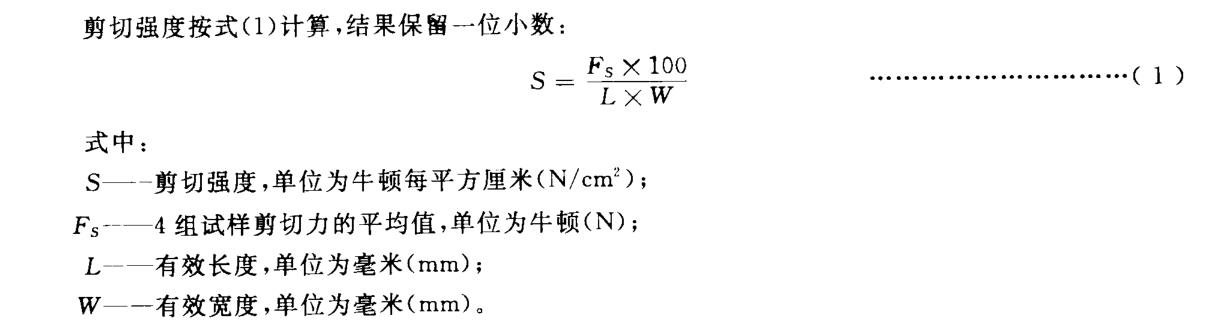

3.公式计算


【剥离强度如何测试?】

剥离强度是在规定的试验条件下,将粘扣带有效闭合区域从开口一端剥离分开每单位有效宽度所需要的力。

试验步骤:

1.制取试样

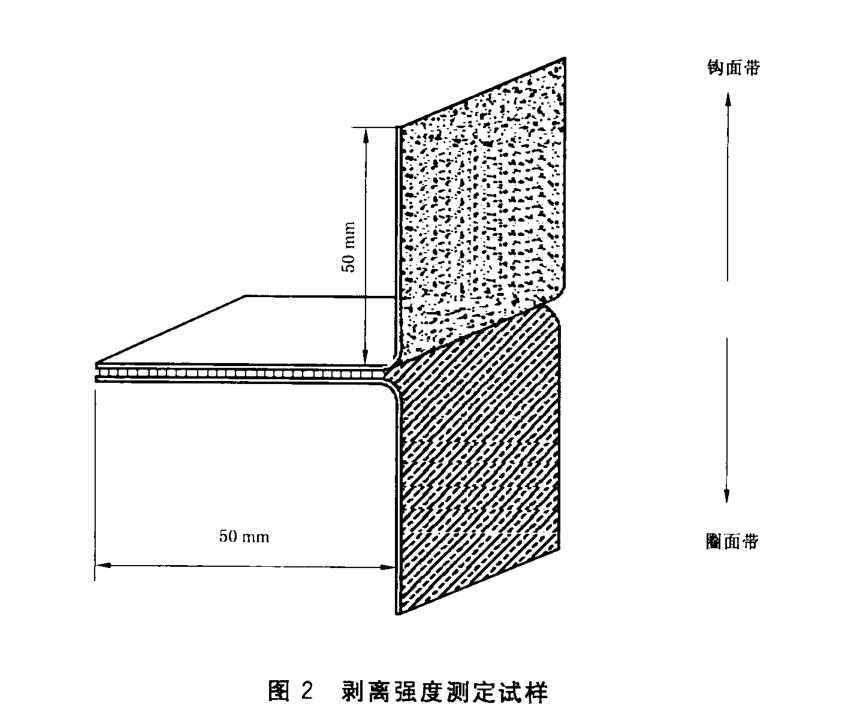

参照剪切强度试样制备方法,但在粘合时将钩面带和圈面带的一端对齐,再轻轻压合,并使其有效长度为50mm(如下图)



2.测试步骤:

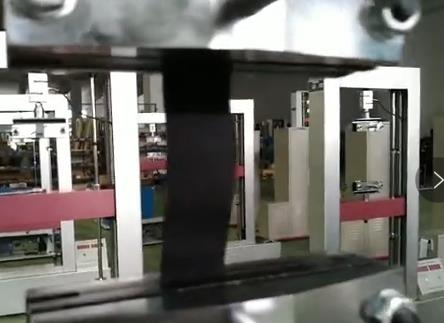

用拉力试验机(YG026B型织物强力机)设定夹持距离75mm,拉伸速度50mm/min。将制备好的试样剥离开的两端夹在上下夹持器上,并使其有效闭合区域位于上下夹持器的中间,拉伸试样直到有效闭合区域完全分离,拉力分值的平均值为剥离力(如下图)

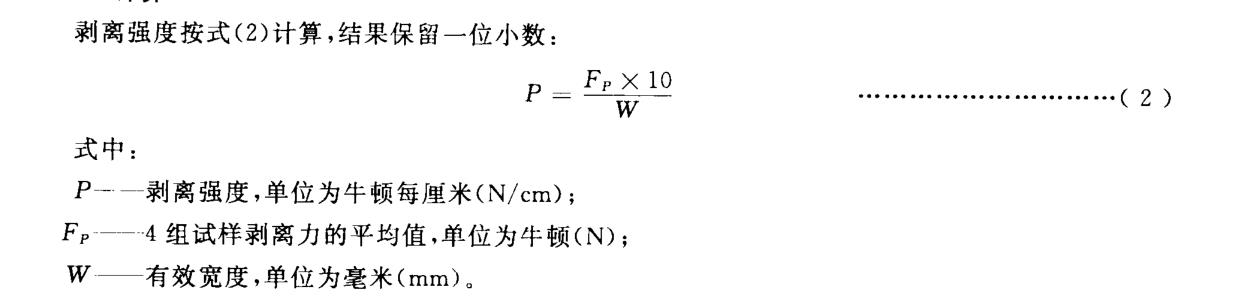

3.计算公式

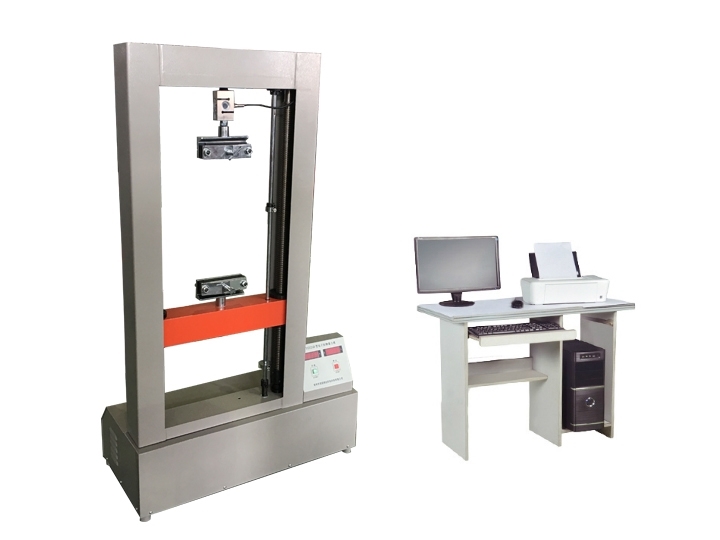

【检测仪器资料】


【用途】

YG026B型织物强力机用于测定各种纺织品,棉、毛等机织物,非织造织物的断裂强力和断裂伸长率,具有拉伸、顶破、撕裂、剥离、接缝、撕破、弹性回复、抗滑移等功能。


【符合标准】

GB/T 3923.1,GB/T 3923.2,GB/T 3917.2,GB/T 3917.3,GB/T 3917.4,GB/T 13772.1,GB/T 13772.2等标准以及其它国家标准。


【仪器特点】

1、该仪器是实用新型发明专利和发明专利(实用新型发明专利证书号:ZL:200620073811.5),发明专利证书号:ZL:200610085935.X),同时获得高新技术产品认定证书(证书编号:060404G0145N),拥有多项专利证书。

2、采用高精度、高效率测力传感器,试验数据准确。

3、控制器:计算机控制,抗干扰能力强,速度快,采样速率≥1000 次/秒;并能同时处理曲线及报表(强力测量软件兼容Windows XP或Windows 7 32位操作系统)。

4、显示特点:测试过程中曲线动态跟踪(监控),曲线坐标自动缩放,报表与曲线同时跟踪显示。

5、操作软件:中,英文自动切换,界面友好。

6、操作特点:操作简便,可以自定义设置试样名称,批号,试验次数,操作员姓名等信息。

7、能够保存试验数据及结果,具有曲线显示,查询等必要的功能,试验速度连续可调,试样拉断自动停机,峰值保持等功能。

8、测试单位可以自由切换(N,磅,千克等)。




【仪器性能及主要技术参数】

1、测试方式:等速伸长(CRE)原理测定,计算机控制,并记录曲线动态变化。可根据需要选择强力/伸长,强力/时间,伸长/时间曲线显示。

2、测试方法:拉伸,顶破,撕破

3、拉力传感器量程:100N / 200N / 500N / 1000N / 3000N / 5000N(选配)

4、测力精度:<±0.5%

5、夹距:25~500mm(无级可调)

6、拉伸速度:1~450mm/min(任意设定)

7、回复速度:400mm/min

8、有效动程:450mm(可定制)

9、伸长分辨率:0.01mm

10、夹持器有效夹持宽度:根据需要选配(标准配置:55mm)

11、打印:输出各种形式数据,曲线及统计结果

12、电  源:AC220V±10%    50Hz

13、外形尺寸:600×430×1250mm

14、重   量:约150Kg
