织物撕裂强力机说的是YG033A型织物撕裂仪,执行标准是GB/T 3917.1-2009 纺织品织物撕破性能 第1部分:冲击摆锤法撕破强力的测定,下面简单介绍一下这款设备的原理和详细参数。
【测试目的】
用摆锤法撕裂的特征与单舌法撕裂特征相近,属于快速的单舌法撕破强力试验方法,该法适用于各种机织物和撕破方向有规则的非织造织物,试验结果与织物的坚韧性和织物内纱线之间的摩擦阻力有关,它也能够反映不同染整加工工艺和不同织物组织结构引起的抗撕性能变化。
【测试原理和测试仪器】

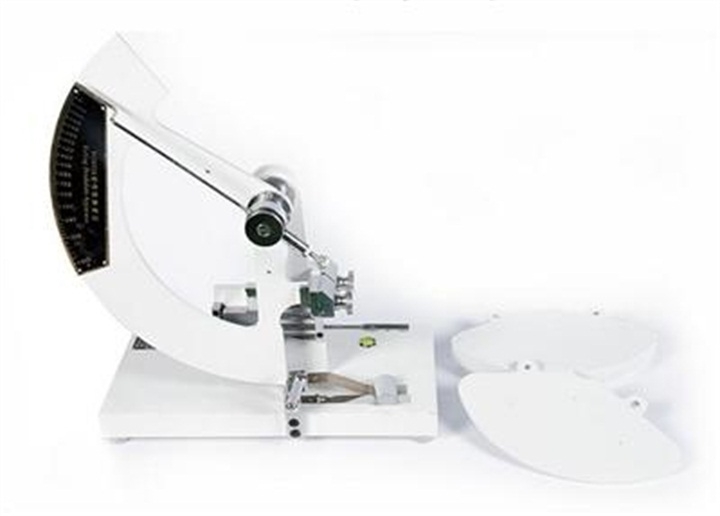

YG033A型织物撕裂仪:试验仪属摆锤型,试样被夹持在两个夹持器之间,一只夹持器可动,另一只固定在机架上,摆锤受重力作用落下,移动夹持器附在摆锤上,试验时摆锤撕破试样但又不与试样接触。设备由以下部分组成:
刚性机架:装有摆锤、固定夹持器、用于割缝的小刀和测量装置,试验前调节仪器水平和固定位置,防止任何移动。
摆锤:可绕装有轴承的水平轴自由摆动,抬起摆锤至试验开始位置,并立即释放它,摆锤的质量可通过附加另外的质量或调换摆锤而改变,建议撕破结果落在仪器满刻度的15%~85%范围。
机械或电子设备:测量靠前次摆动的较大振幅,其能量用于撕裂试样。撕破力的读数可直接得到,仪器提供设零装置。
移动夹持器装在摆锤上,固定夹持器装在机架上,为了允许小刀通过,两夹持器间必须分开(3±0.5)mm,校准两只夹持器的夹持面,使被夹持的试样位于平行摆锤轴的平面内,作与垂直线成(27.5±0.5)°的平面,使它连结轴与两只夹持器顶边构成的水平线,轴与夹持器顶边之间距离为(104±1) mm,夹持面尺寸不作规定,宽度在30~40mm,高度较好选20mm,但不少于15mm。
当摆锤自由悬挂时,两只夹持器面必须在同一平面内,而且垂直摆锤的摆动面,夹持面的状态和加于夹持器上的力要使试样被夹持而不打滑,锋利的小刀开始将两夹持器中间的试样切开(20±0.5)mm的切口。
【测试仪器参数】
适用范围:
YG033A型织物撕裂仪用于各种机织物的抗撕裂强力的测定。
适用标准:
GB/T3917.1 纺织品 织物撕破性能 第1部分 撕破强力的测定 冲击摆锤法
FZ/T 60006 非织造布撕破强力的测定
YG033A型织物撕裂仪主要技术参数
1. 撕裂力范围: 0-16 N、A:0-32N、B: 0-64N 三档
2. 测力精度: ≦±1分度值
3. 切口长度: 20±0.2 mm
4. 撕裂长度: 43 mm
5. 试样尺寸: 100×63 mm
6. 外形尺寸 :400×210×395mm
7. 重量: 27kg
