无纺布拉力检测仪器,无纺布拉力测试设备

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2023-09-25 10:50:06 | 浏览量:1289627
关键词:无纺布拉力检测仪器,无纺布拉力测试设备

无纺布拉力检测的标准依据FZ/T 60005—91非织造布断裂强力及断裂伸长的测定(老标准)和GB/T24218.18-2014 纺织品 非织造布试验方法 第18部分:断裂强力和断裂伸长率的测定(新标准),适用于各种类型的非织造布,试验仪器为常州市双固顿达机电科技有限公司生产的YG026B型无纺布拉力检测仪。

试样制作要求:

1. 在离布边至少100mm处按GB3923附录B规定的平行法裁取试样,仲裁性试验采用梯形法裁取试样。

2.在样品的纵向(机器输出方向)和横向(布匹幅宽方向)各裁取5块以上试样,并使试样长度方向分别平行于纵向(机器输出方向)和横向(布匹幅宽方向)。

3.试样的宽度为50±0.5mm,长度应满足名义夹持距离200mm。

试验过程:开动YG026B型电子织物强力机,以100mm/min的拉伸速度拉伸试样至断裂,记录最大断裂强力及断裂伸长或记录每个试样的强力-伸长曲线。

结果的计算与表示:

1.分别计算纵、横向5块试样的平均断裂强力和断裂伸长率。平均断裂强力单位为牛顿(N),结果按GB 8170修约到小数点后一位,平均断裂伸长率结果精确到0.5%。

2.当从强力-伸长曲线中测断裂强力及断裂伸长时,如果有几个断裂强力峰同时出现,取最高的作为试样断裂强力,并以此时的伸长作为断裂伸长。

3.如果断裂全部发生在钳口位置或试样在钳口滑脱,试验结果无效,必须另取试样重做试验。

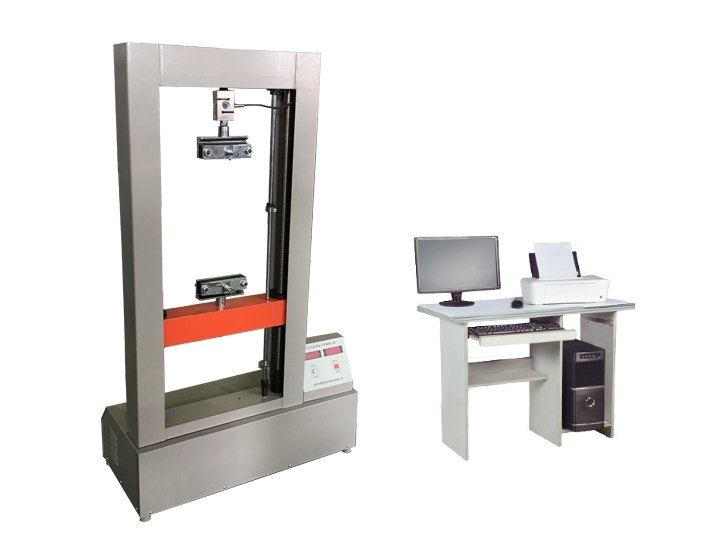

YG026B型电子织物强力机简介:

【用途】

YG026B型电子织物强力机用于测定各种纺织品,棉、毛等机织物,针织物、非织造织物等材料的力学性能测试的,包含拉伸、顶破、撕裂、剥离、接缝、撕破、弹性回复、抗滑移、定伸长、定负荷拉伸等功能。


【符合标准】

GB/T3923.1/2GB/T3917.2/3/4GB/T13773.1/2,FZ/T60005,FZ/T60006,FZ/T70006,ASTM D5034,ASTM D5035,ASTM D5587,ASTM D2261,ASTM D5733等国内以及其它国家标准。

【仪器特点】

1、采用高精度、高效率测力传感器,试验数据准确。

2、控制器:计算机控制,抗干扰能力强,速度快,采样速率≥1000 次/秒;并能同时处理曲线及报表(强力测量软件兼容Windows XP或Windows 7 32位操作系统)。

3、显示特点:测试过程中曲线动态跟踪(监控),曲线坐标自动缩放,报表与曲线同时跟踪显示。

4、操作软件:中,英文自动切换,界面友好。

5、操作特点:操作简便,可以自定义设置试样名称,批号,试验次数,操作员姓名等信息。

6、能够保存试验数据及结果,具有曲线显示,查询等必要的功能,试验速度连续可调,试样拉断自动停机,峰值保持等功能。

7、测试单位可以自由切换(N,磅,千克等)。

8、可选配多种量程传感器,设备可自动识别。

9、预置多种标准,设备默认配置多项常用标准,用户可以选择常用符合要求的测试标准进行相关测试。

10、多种形式试样夹具配合多种测试功能,应用范围广,测试对象多样化。

11、通过串口线和电脑进行高速通讯,实现电脑软件全程控制。

【仪器性能及主要技术参数】

1、测试方式:等速伸长(CRE)原理测定,计算机控制,并记录曲线动态变化,可根据需要选择强力/伸长,强力/时间,伸长/时间曲线显示。

2、测试方法:拉伸、顶破、撕裂、剥离、接缝、撕破、弹性回复、抗滑移、定伸长、定负荷拉伸等功能

3、拉力传感器量程:100N / 200N / 500N / 1000N / 3000N / 5000N(选配)

4、测力精度:±1%

5、夹距:25~500mm(无级可调)

6、拉伸速度:25~500mm/min(任意设定)

7、有效动程:500mm

8、伸长分辨率:0.01mm

9、夹持器有效夹持宽度:标准配置100mm(可根据用户需求定制)

10、打印:输出各种形式数据,曲线及统计结果

11、电源:AC220V±10%,50Hz

12、设备外形尺寸(长×宽×高):800mm×360mm×1350mm

13、重量:约150Kg
