合成纤维空气变形丝卷曲收缩率测试仪

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2019-08-16 23:24:23 | 浏览量:2376
关键词:合成纤维空气变形丝卷曲收缩率测试仪

合成纤维变形丝(化学纤维长丝)的卷曲收缩率分为干热空气收缩率和沸水收缩率性能测定,合成纤维空气变形丝包括涤纶变形丝,锦纶6变形丝,锦纶66变形丝,丙纶变形丝,牵伸丝等化纤长丝。

原理:设定某一总线密度的绞丝,经过卷曲显现过程,并用规定的加负荷程序加载,绞丝的长度就发生变化。利用在规定的加负荷程序下测得的绞丝长度,就可计算变形丝的卷曲收缩率CC,卷曲模量CM,卷曲稳定度CS等卷缩性能指标。
卷曲收缩率:变形丝经过卷缩显现后,在规定负荷下测得拉直长度与拉直后又恢复卷曲状态时的长度之差与拉直后的长度的比值。它反映的是变形丝被拉直后其卷曲立体结构重新恢复所产生的收缩率。
沸水收缩率:将纤维放在沸水中煮沸,纤维收缩的长度与原来长度之比称之为沸水收缩度。它是表示纤维的稳定度的一项指标,用百分比表示,根据纤维的品种不同而有不同的中心值。
卷曲模量:变形丝经过卷缩显现后,在规定负荷下测得拉直长度与在弹性范围内的弹性长度之差与拉直长度的比直。它反映的是变形丝的卷曲在弹性伸缩范围内的伸缩性能。
卷曲稳定度:变形丝经过卷缩显现,加重负荷后与加重负荷前的卷曲收缩率的比值。它反映的是变形丝在承受重负荷之后仍可保留的卷曲收缩量。

卷曲收缩率计算公式如下:

测试完所有试样的上述指标,然后按以下公式计算:
卷曲收缩率 CC(%) = [ (Lg-Lz) / Lg ]×100%
卷曲模量 CM(%) = [ (Lg-Lf) / Lg ]×100%
卷曲稳定度 CS(%) = [ (Lg-Lb) / (Lg-Lz)]×100%

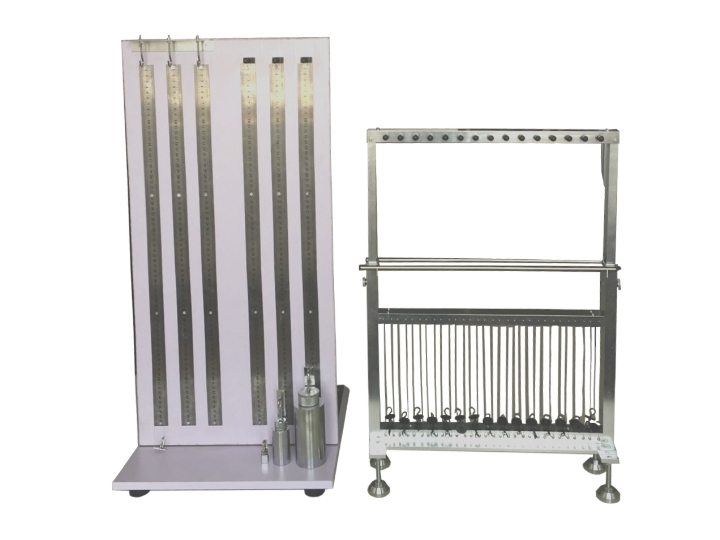

一、技术参数:
DDY6506型合成纤维空气变形丝卷曲收缩率测试仪配合Y101A-3型电热鼓风烘箱或恒温水浴锅用于手动测试DTY涤纶低弹丝,涤纶变形丝,锦纶6变形丝,锦纶66变形丝丙纶变形丝,牵伸丝,氨纶丝等化学纤维长丝的卷曲收缩率CC(%)、卷曲模量CM(%)、卷曲稳定度CS(%),干热收缩率、沸水收缩率等指标。

二、仪器配置:
1、框式样品架
①.双面可挂30绞样丝,上有30个双向2.5CN的圆盘重锤,可在32#钢丝轨道上滑动。
②.有升降装置,其升降高度为380-550mm。
③.样品架尺寸:450*80*400mm
2、测量装置
①.装有6根测量直尺0-700mm,测量直尺上装有3个夹持器及3个挂丝钩,其中一组挂钩配2.5CN游码重锤一个。
②.测量装置尺寸:420*320*820mm
3、测量重锤:
负荷重锤:2.5CN 30个
测量重锤:25CN一个,500CN一个,2500CN一个,25CN,500CN上有标尺。
4、重锤砝码精度:参照四等砝码要求检定。

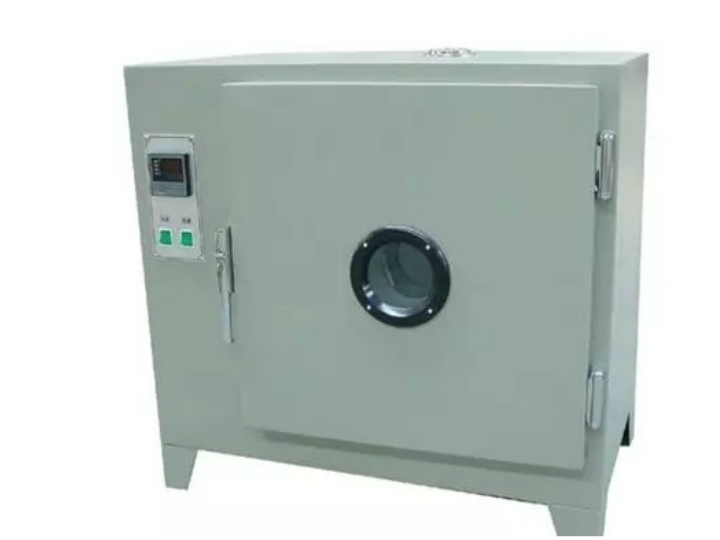

【仪器用途】:
Y101A-3型电热鼓风烘箱用于实验室作烘焙、干燥之用,温度数字显示(LED)


【适用标准】
JB/T5520《干燥箱 技术条件》


【技术参数】
1.恒温波动度:±1℃
2.加热功率:4500W
3.电源:AC380V
4.温度范围室温-300
5.Y101A-3型电热鼓风烘箱工作室尺寸:600mm×500mm×750mm(长××高

该型号还有Y101A-1,Y101A-2,Y101A-4(用户可自选型号)
1.型号:Y101A-1,电源电压:AC220V,加热功率:2000W,温度范围:室温-300℃,工作尺寸(mm)长×宽×高:450mm×350mm×450mm
2.型号:Y101A-2,电源电压:AC220V,加热功率: 2400W,温度范围:室温-300℃,工作尺寸(mm)长×宽×高: 550mm×450mm×550mm
3.型号:Y101A-3,电源电压:AC380V三相五线制,加热功率: 4500W,温度范围:室温-300℃,工作尺寸(mm)长×宽×高:600mm×500mm×750mm
4.型号:Y101A-4,电源电压:AC380V三相五线制,加热功率: 6000W,温度范围:室温-300℃,工作尺寸(mm)长×宽×高:800mm×800mm×1000mm

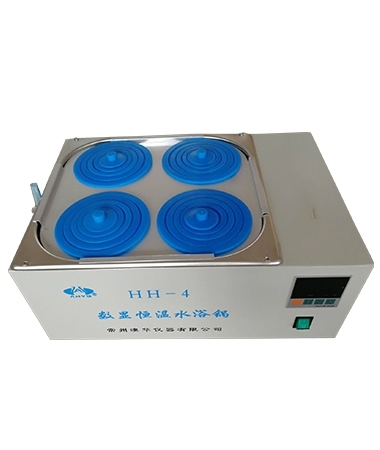

【用途】:
HH-4恒温水浴锅广泛适用于科研、院校等企事业单位实验室作恒温加热、干燥、浓缩、蒸馏、浸渍药品、温渍化学药品和生物制品,还可以用于其它温度试验。


【技术参数】:
1.型号:HH-4
2.型式:双列四孔
3.电源:220V 50Hz
4.加热功率:1000W
5.控温范围:室温-100℃
6.温度精度:±0.5℃
7.工作室尺寸:350mm×300mm×130mm(长××高

8.设备外形尺寸:500mm×360mm×160mm(长××高
备注:HH-4恒温水浴锅可单列四孔,另外可以选择HH-2恒温水浴锅或HH-6恒温水浴锅。

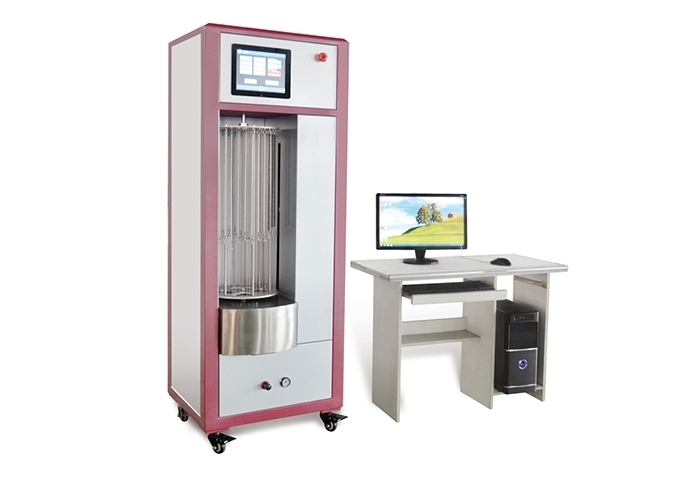

【仪器用途】
YG368型全自动卷曲收缩率仪用于测试化纤长丝,加弹丝,变形丝(涤纶、锦纶、丙纶)的沸水收缩率,干热收缩率,卷曲收缩率,卷曲模量和卷曲稳定度,测试过程中具有自动变负荷,自动加负荷,自动计时,自动测量长度及自动校零功能,测试结果自动运算,自动打印。

【适用标准】
卷缩性:  GB∕T 6506  合成纤维变形丝卷缩性能试验方法
热收缩性:GB∕T 6505 化学纤维长丝热收缩率试验方法(处理后)

【仪器组成部分】
YG368型全自动卷曲收缩率测试仪由YG368主机、两个纱框、联想品牌电脑、打印机、YG368专用烘箱(做干热收缩率试验或卷曲收缩率试验用),YG368专用恒温水箱(做沸水收缩率试验用)六个部分组成。

【仪器特点】
1.主机CPU采用32位进口CPU,采样频率高,运行速度快。
2.采用高精度定位系统,无需反复归位,大幅提高工作效率。
3.采用滚珠丝杆传动,测试效率高,精度高,重现性非常好。
4.采用10.4英寸大屏幕触摸屏,显示直观、清晰,可操作方便,且在触摸屏上的功能模块中的用户设置栏是开放的,可自定义进行参数修改完成不同的测试标准(国内和国外的测试标准)。
5.采用高精度测长装置,测试精度高,重现性好。
6.软件可以实现中英文切换显示,测试数据自动存盘以便于管理和应用,软件可根据用户需要自订测试参数,供品管分析之用。
7.测试过程中具有自动变负荷、自动加负荷、自动计时、自动测量长度及自动校零功能,测试结果自动运算,自动打印。
8.软件采用Windows操作系统,中文界面,人机对话友好,操作方便,软件具有故障自我判断功能,并有中文提示功能。
9.采用联想品牌电脑控制,提高了整机的可靠性。

10.配置2个磨砂红色纱框,可以挂30组试样,纱框上悬挂30个2,5cn砝码,纱框尺寸:高度730mm,直径⌀310mm。

【仪器主要技术参数】
1.负荷力:2.5cN-5000cN(任意设置、自动施加),精度0.2cN
2.试样长度:500*2mm
3.测长范围:0—150 mm
4.测试指标:卷曲收缩率CC(%)、卷曲模量CM(%)、卷曲稳定度CS(%)、热收缩率S(%)及各项指标平均值、标准差、CV值
5.数据输入:通过键盘鼠标输入
6.数据输出:屏幕显示、打印机打印
7.一批最多试验绞丝个数:30个
8.电源及功耗:主机:220V,50HZ,0.5KW,
9.压缩空气:(0.2-0.3)Mpa具有数据保存和查询功能。
10.设备外形尺寸:650mm×550mm×1770mm(长×宽×高)

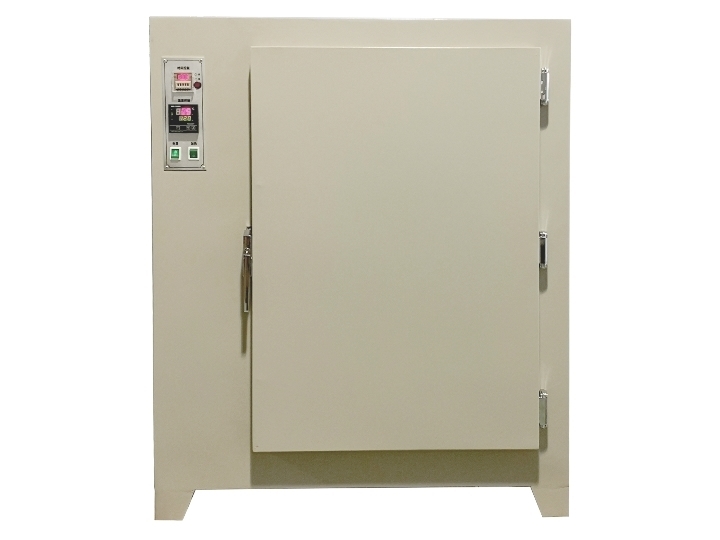

【简述】:

本设备是YG368型全自动卷曲收缩率仪专用烘箱,还适用于相关企业作烘焙、干燥及其它高温试验。本烘箱用于测定各种化纤的变型丝(涤纶,锦纶,丙纶)试样,悬挂在试样架上,按标准对试样进行热处理,等冷却后供YG368型全自动卷曲收缩率仪进行收缩率的各项检测,该烘箱需和YG368型全自动卷曲收缩率仪配套使用。


【技术参数】:

1.温度范围:室温~300℃
2.计时范围:1秒~99.99小时
3.工作室尺寸:570mm×620mm×930mm(长×宽×高)可以根据客户要求定制
4.搁板尺寸:4l5×460mm
5.加热功率:6000W
6.电源;AC380V(三相四线制)

7.温度波动:≤±1

8.外形尺寸:1050mm×810mm×1310mm(长×宽×高)

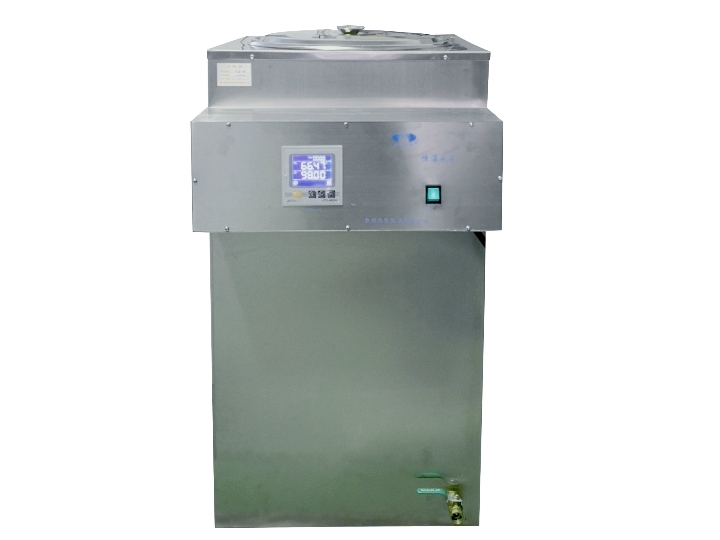

【简述】:

该设备是YG368型全自动卷曲收缩率仪专用恒温水箱,用于测定各种化纤的变型丝(涤纶,锦纶,丙纶)等试样的沸水收缩率


【技术参数】

1.控温方式:数显式自动控温
2.控温范围:室温~99.9℃
3.控温精度:<±0.1℃
4.分辨率:0.01℃

5.工作环境:-5℃~50℃,相对湿度35%-85%
6.加热功率:4500 W
7.工作室尺寸:直径400mm*800mm
8.电源:交流220V±10%,50Hz

9.外形尺寸:510mm×660mm×980mm(长×宽×高)
