简述手动喷丝板镜检仪

信息来源：常州市双固顿达机电科技有限公司 | 发布日期： 2021-03-31 12:47:47 | 浏览量：1303836

关键词：手动喷丝板镜检仪,手动喷丝板检测仪

手动喷丝板镜检仪类似于一种连续变倍单筒显微镜，它采用了独特的消杂光和大景深技术，具有成像清晰、立体感强及工作距离长、视野宽阔等特点，与高清晰度的彩色显示器配套使用，可配置0.7X-4.5X的高清晰物镜镜头和高清VGA相机，该镜检仪广泛应用于各种规格喷丝板孔的检测、精密机械加工零件质量检验、适宜观察大件物体表面微观结构，适合圆形喷丝板中间无孔。测量喷丝板孔只需放大倍数100~200倍。

一、产品用途：

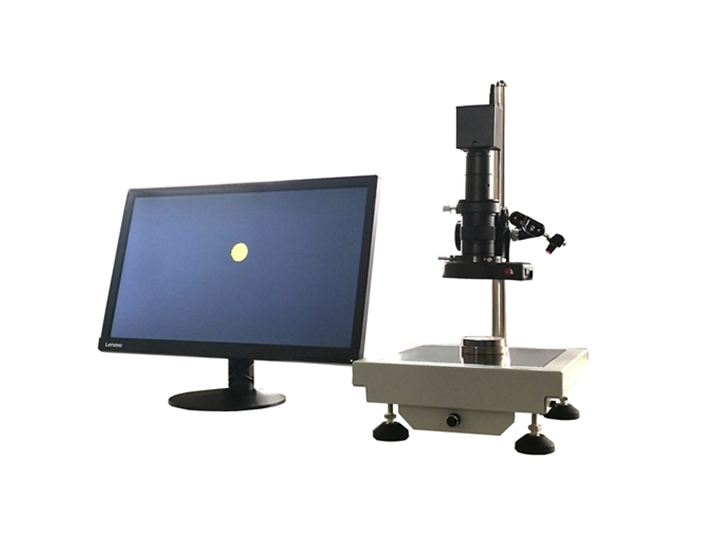

SG689M型手动喷丝板镜检仪（金属台面+显示器）主要应用于国内化纤生产厂和喷丝板制造厂对各类喷丝板微孔进行检测，检测喷丝板微孔有无污垢，显示器可以投影显示各类喷丝板微孔形状（如圆孔，三叶孔，V形孔，C形孔等不同形状）。
二、技术指标：
1.物镜镜头变倍范围：0.7-4.5X
2.变倍比：1：6.5
3.手轮调焦范围：65mm
4.升降调节范围(立柱)：300mm,

5.照明：输入电压：220V，输出：12V

6.工作台尺寸：210mm×210mm

7.重量：8.2kg

三、设备详细技术配置：
1.高清相机1个（VGA相机+电源线）
2.常州双固自制金属台面1个，内置下光源（适用于检测直径130mm以下圆形喷丝板）
3.升降调节支架1个（用于调节焦距）
4.红外线定位光源1套（用于定位喷丝板微孔）
5.上环形光源1套

6.高清变倍物镜1个，变倍比（1:6.5）:0.7X-4.5X

7.21寸联想显示器1个（用于放大显示喷丝板微孔，配置4.5X物镜最高放大倍率225倍
