化纤长丝的热收缩率（沸水或干热空气）是象征纤维结构和性质的主要参数之一，是与化纤长丝成型后及后处理等过程有关的一个综合性能指标，它象征产品后处理及产品服用中的尺寸稳定性。化纤长丝的热收缩率与后整理工艺、产品染色性能有着密切关系，直接影响织物服用性能的外观效果。

化纤长丝的热收缩率的测量方法，是分别测量化纤长丝在一定预置标准张力下加热前的长度和加热收缩后的长度，根据其长度差值除以加热前的长度，求取被测化纤长丝的收缩率值。

沸水收缩率是指将合成纤维变形丝放在沸水中煮沸，纤维收缩的长度与原来长度之比称之为沸水收缩率。
它是表示纤维的稳定度的一项指标，用百分比表示，根据纤维的品种不同而有不同的中心值。关系到后加工制成织物的尺寸与单位重量，是织物设计的一项参数，要求稳定在一定范围内。
沸水收缩率S=（L0-LS）/L0*100%
L0－－试样的热处理前长度，单位是mm（毫米）
LS－－试样的热处理后长度，单位是mm（海米）

沸水收缩率测试步骤（单根法）

（1）取几个样品，去除表面层，每个样品取50公分有效长度。

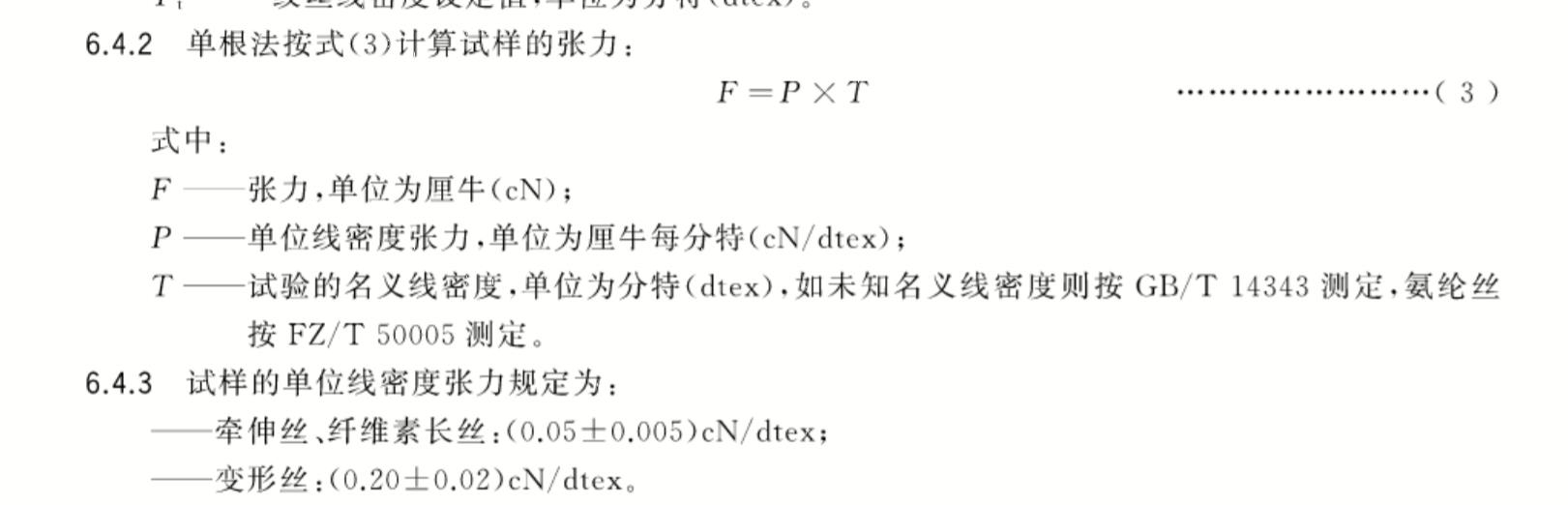

（2）按照下图计算施加预加张力，如某样品A是变形丝，线密度为200dtex，施加预加张力是40cn；如某样品B是牵伸丝或纤维素长丝，线密度为200dtex，施加预加张力是10cn。

（3）将试样挂在测量板上，按照规定施加预加张力，待（30±3）s在试样上作相隔（500±10）mm两个标记，读取试样的热处理前长度，精确到1mm，读取长度记为L0。

（4）将样品对折再对折，保证样品为松弛状态放入网袋中，放入恒温水浴锅中煮沸，煮沸时间为（30±5）min，煮沸后对折挂在绞丝架上，将样品在松弛和无张力的情况下放到烘箱中烘干，烘干温度为（55±5）℃，烘干时间为60分钟，试样烘完后放置平衡至少2小时以上。

（5）再次将试样挂在测量板上，按照规定施加预加张力，待（30±3）s读取试样两端在测量板上的差值，读取试样的热处理前长度，精确到1mm，读取长度记为LS。
（6）根据沸水前、沸水后的差异,根据公式沸水收缩率S=（L0-LS）/L0*100%计算其沸水收缩率，标准率为10%-15%。

锦纶长丝沸水收缩率测试仪器推荐常州市双固顿达机电科技有限公司自主生产YG368型全自动长丝卷曲收缩率测试仪。

【仪器用途】
YG368型全自动长丝卷曲收缩率测试仪用于测试化纤长丝，加弹丝，变形丝（涤纶、锦纶、丙纶）的沸水收缩率，干热收缩率，卷曲收缩率，卷曲模量和卷曲稳定度，测试过程中具有自动变负荷,自动加负荷,自动计时,自动测量长度及自动校零功能，测试结果自动运算,自动打印。
【适用标准】
卷缩性：  GB∕T 6506  合成纤维变形丝卷缩性能试验方法
热收缩性：GB∕T 6505 化学纤维长丝热收缩率试验方法(处理后)
【仪器组成部分】
YG368型全自动长丝卷曲收缩率测试仪由YG368主机、两个纱框、联想品牌电脑、打印机、YG368专用烘箱（做干热收缩率试验或卷曲收缩率试验用），YG368专用恒温水箱（做沸水收缩率试验用）六个部分组成。
【仪器特点】
1.主机CPU采用32位进口CPU，采样频率高，运行速度快。
2.采用高精度定位系统，无需反复归位，大幅提高工作效率。
3.采用滚珠丝杆传动，测试效率高，精度高，重现性非常好。
4.采用10.4英寸大屏幕触摸屏，显示直观、清晰，可操作方便，且在触摸屏上的功能模块中的用户设置栏是开放的，可自定义进行参数修改完成不同的测试标准(国内和国外的测试标准)。
5.采用高精度测长装置，测试精度高，重现性好。
6.软件可以实现中英文切换显示，测试数据自动存盘以便于管理和应用，软件可根据用户需要自订测试参数，供品管分析之用。
7.测试过程中具有自动变负荷、自动加负荷、自动计时、自动测量长度及自动校零功能，测试结果自动运算，自动打印。
8.软件采用Windows操作系统，中文界面，人机对话友好，操作方便，软件具有故障自我判断功能，并有中文提示功能。
9.采用联想品牌电脑控制，提高了整机的可靠性。

10.配置2个磨砂红色纱框，可以挂30组试样，纱框上悬挂30个2,5cn砝码，纱框尺寸：高度730mm，直径⌀310mm。
【仪器主要技术参数】
1.负荷力：2.5cN-5000cN（任意设置、自动施加），精度0.2cN
2.试样长度：500*2mm
3.测长范围：0—150 mm
4.测试指标:卷曲收缩率CC（%）、卷曲模量CM（%）、卷曲稳定度CS（%）、热收缩率S（%）及各项指标平均值、标准差、CV值
5.数据输入：通过键盘鼠标输入
6.数据输出：屏幕显示、打印机打印
7.一批最多试验绞丝个数：30个
8.电源及功耗：主机：220V，50HZ，0.5KW，
9.压缩空气：（0.2-0.3）Mpa具有数据保存和查询功能。
10.设备外形尺寸：650mm×550mm×1770mm(长×宽×高)

【简述】：

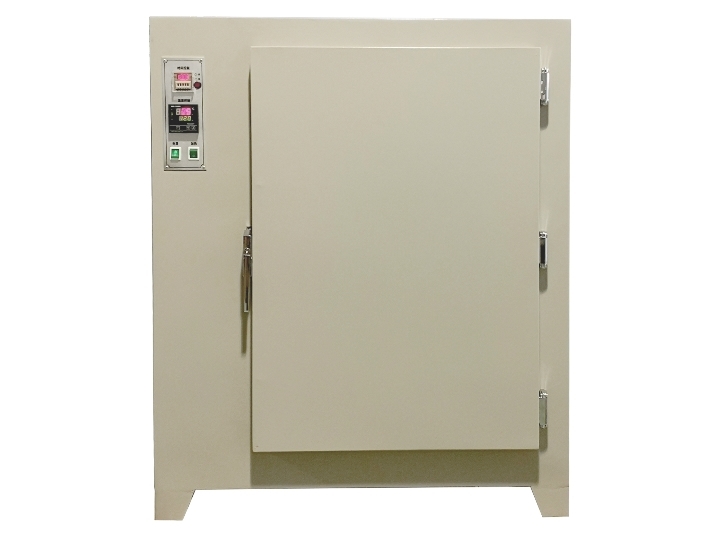

本设备是YG368型全自动长丝卷曲收缩率测试仪专用烘箱，还适用于相关企业作烘焙、干燥及其它高温试验。本烘箱用于测定各种化纤的变型丝（涤纶，锦纶，丙纶）试样，悬挂在试样架上，按标准对试样进行热处理，等冷却后供YG368型全自动长丝卷曲收缩测试率仪进行收缩率的各项检测，该烘箱需和YG368型全自动长丝卷曲收缩率测试仪配套使用。

【技术参数】：
1.温度范围：室温～300℃
2.计时范围：1秒～99.99小时
3.工作室尺寸：570mm×620mm×930mm(长×宽×高)可以根据客户要求定制
4.搁板尺寸：4l5mm×460mm
5.加热功率：6000W
6.电源：AC380V(三相四线制)

7.温度波动：≤±1℃

8.外形尺寸：1050mm×810mm×1310mm(长×宽×高)

【简述】：

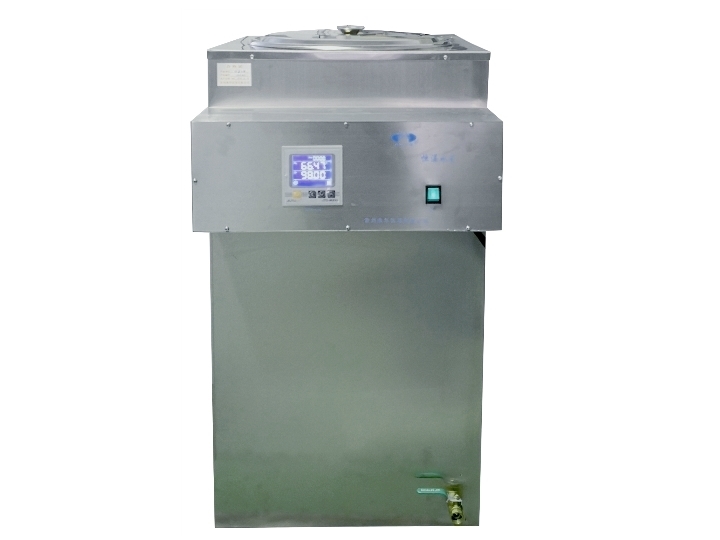

该设备是YG368型全自动长丝卷曲收缩率测试仪专用恒温水箱，用于测定各种化纤的变型丝（涤纶，锦纶，丙纶）等试样的沸水收缩率。

【技术参数】：

1.控温方式：数显式自动控温
2.控温范围：室温～99.9℃
3.控温精度：＜±0.1℃
4.分辨率：0.01℃

5.工作环境：-5℃～50℃，相对湿度35%-85%
6.加热功率：4500 W
7.工作室尺寸：直径400mm*800mm
8.电源:交流220V±10%,50Hz

9.外形尺寸：510mm×660mm×980mm(长×宽×高)
