服务热线
所谓动态热应力指的是：化纤长丝在受热及一定牵伸张力的作用下而产生的应力，包括：受热收缩产生的收缩应力和受热拉伸时的拉升应力。通过动态热应力的检测可以反映出分子结晶度的情况，结晶度均匀稳定的情况下，染色性能和效果也会呈现出长期稳定且无色差的效果。同时热应力的指标与断裂强力，断裂伸长率，条干均匀度的数值也息息相关。
本次专门针对动态热应力对于染色性能的影响进行了对比测试，本次试验采用了常州市双固顿达机电科技有限公司生产的SG635型热应力仪进行测试：

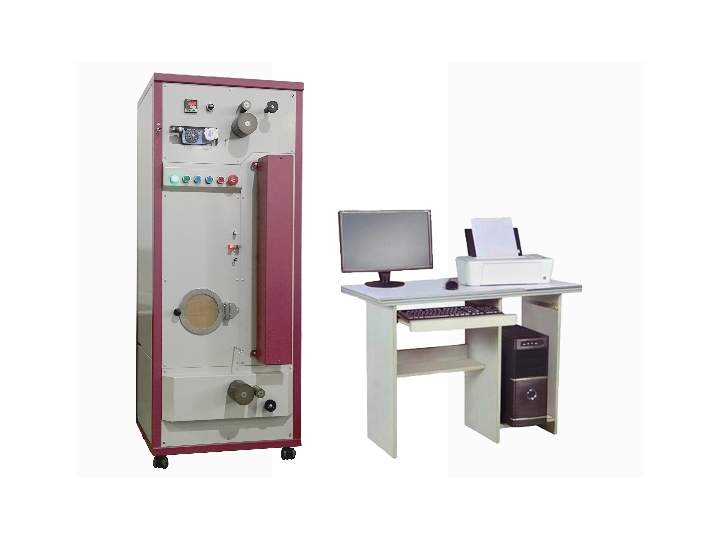

图1 热应力仪
我们针对XXX化纤生产单位的POY进行了周期性的热应力检测：
|
测试日期 |
产线编号 |
100m热应力平均值 |
CV值 |
后道染色对比 |
产线情况情况 |
|
2022.7.21 |
Bsx10541 |
55.4Cn |
2.53 |
无色差 |
良好 |
|
2022.7.22 |
Bsx10541 |
55.9Cn |
2.87 |
无色差 |
良好 |
|
2022.7.23 |
Bsx10541 |
63.1Cn |
5.87 |
有色差 |
断纱情况明显增多 |
|
2022.7.24 |
Bsx10541 |
54.8Cn |
2.61 |
无色差 |
良好 |
|
2022.7.25 |
Bsx10541 |
55.1Cn |
2.22 |
无色差 |
良好 |
我们针对同一产线多天的热应力测试进行了对比，在第三天的时候发现热应力平均值、CV值明显异常时，我们立即针对卷绕速度、原料粘度、纺丝温度、冷却过程进行检测、生产工艺等及时进行检查调整，可以在短时间解决调控，确保了生产线快速恢复正常生产，以此保证纺丝质量长期处于稳定的状态。
通过POY热应力测试的长期检测，可以达到对染色性能是否良好的快速预判，避免了因染色问题引起的客诉问题。
