简述SG689HK斜孔喷丝板手动镜检仪

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2023-05-22 13:30:17 | 浏览量:343659
关键词:简述SG689HK斜孔喷丝板手动镜检仪


喷丝板是纺织化纤行业中常用的产品,其作用是将黏流态的聚合物熔体或溶液通过喷丝孔转变成有特定截面状的细流,经过凝固介质如空气或凝固浴固化之后形成丝条。具有高度自然卷曲和弹性的并列形复合纤维是在羊毛类角朊纤维的仿生启发下研制成功的,这类纤维是把热胀缩性或湿胀缩性不同的两种纤维聚合物并列的纺织成一根单丝,通过加热使之产生收缩,得到螺旋状的立体卷曲。

斜孔喷丝板主要应用于生产并列形复合纤维行业,常规的产品如高收缩涤锦复合纤维(GPN),它的特点是不需磨毛,具有很强的起绒效果,染色性能优异,色牢度好,被誉为继普通涤锦复合纤维、海岛纤维之后革命性的第三代新型复合纤维。双组份并列复合纤维,所述的双组份并列复合纤维,其特征在于,在其横截面中,并列的两组份的形状分别为扇环形和圆形或椭圆形,所述扇环形与所述的圆形或椭圆形外接相连。喷丝板的结构一种并列双斜孔对接型高精度喷丝板,本装置采用第一出丝孔和第二出丝孔进行出丝,可以将化纤丝快速挤出,避免化纤丝在第二出丝孔的开口位置处凝固,避免堵塞,提高生产进度。上述喷丝板制备的纤维由于采用了两种不同的原料,进而使得纤维具备高弹性和卷曲性,即上述喷丝板制备的纤维仅仅是从材料上入手改变了纤维的性能,纤维的弹性还有进一步提升的空间。



【适用范围】

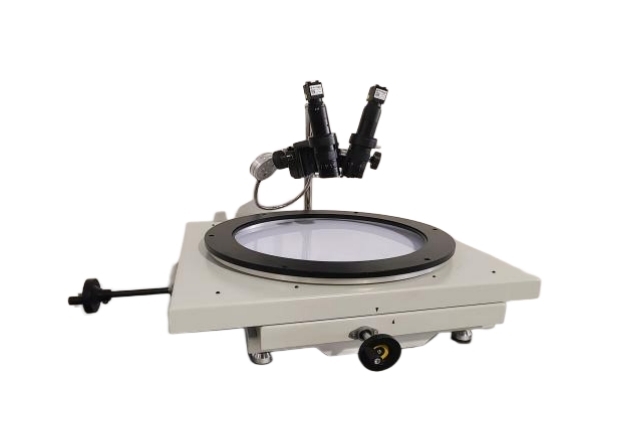

SG689XK型斜孔喷丝板手动镜检仪主要应用于国内化纤生产厂和喷丝板制造厂对复合纺斜孔喷丝板和海岛型分配板的合格性能检测单次可检测一块圆周分布或任意分布的喷丝板,并可选配带有检测软件的电脑,能够精确地对喷丝板上的微孔关键参数进行数据量化并对微孔的洁净度进行客观地判断,有效地降低人工误判并提高喷丝板的检测效率和上机合格率。
【技术指标】
1.镜头:主物镜0.7-4.5X连续变倍高清镜头配套激光定位
2.变倍比 1:6.5
3.工作距离:100mm
4.手轮调焦范围:40mm
5.升降调节范围(立柱):110mm
6.照明:输入电压:220,输出:12V
7.图像显示部分:图像在联想显示器上高清放大显示。
8.高清工业相机CCD(移动时无拖影)
9.微孔检测范围0.1-1.5mm
【设备配置如下】
1、SG689XK型斜孔喷丝板手动镜检仪主机1台
2、喷丝板定制夹具一个(尺寸范围可以根据客户的喷丝板规格量身定制)
3、X,Y 轴移动操作滑台1套(根据喷丝板形状和尺寸定制)
①.X,Y 导轨及圆周方向全程运行轻巧,平稳。
②.X,Y 导轨方向全程移动范围内成像清晰。
③圆周方向360°旋转(适用于同心圆分布圆形喷丝板)④.X方向均为手摇移动。
4、摄像头2个
5、镜头2只(同激光定位)
6、数据连接线:1根
7、联想电脑+显示器:1套
8、独立开发软件:1套(可一个屏幕同时观察两个相机上的图像)
9、定位电光源:输入电压:220V
10、配置同心圆夹具1副,方便同心圆分布喷丝板转动(定制,适用于同心圆分布喷丝板)
11、温度范围:10~50℃
