服务热线
1 、 适用范围：适用于除了玻璃纱、弹性纱、芳纶纱、陶瓷纱、碳纤维纱和聚烯 扁丝纱以外的所有单根纱。
2 、 定义：
(1) 断裂强力(breaking force)：在纱线拉伸试验中，试样被拉伸至断裂所施 加的最大力；对于纱线优先选用厘牛顿(cN)表示。
(2) 断裂伸长率(eiongation at break)：由断裂强力产生的试样长度增量， 以 对试样原名义长度百分率表示。
(3) 断裂强度(breaking tenacity)： 纱线断裂强力与线密度的比值。
(4) 卷装(package)：适合于使用、运输、储存等形式的一般纱线。
3 、 具体操作规范
(1) 抽样程序
|
一批或一次装载货物的箱包数 |
随机抽取的最少箱包数 |
|
≤3 |
1 |
|
4— 10 |
2 |
|
11—30 |
3 |
|
31—75 |
4 |
|
76以上 |
5 |
① 如果只需要平均值， 应从大样的各箱中尽量均匀的抽取 10 个卷装， 作为实验 室样品卷装。
② 如果已知试样的变异， 且只需要平均值试样数量应按 0. 17CV 计算；其中 CV 是单根纱线断裂强力值的变异系数，从类似纱线实验积累的数据中获得。
③ 如果同时需要测定平均值和变异系数， 应从大样中抽取 20 个卷装， 实验至少
100 根试样。单短纤维纱的检验至少实验 200 根试样。实验的试样最少数量 为短纤维纱线 50 根，其他种类纱线 20 根。试样应均匀从 10 个卷装中采集。
④ 从织物中拆取的纱线实验，织物样品应充分满足试样的数量和长度的要求。 在拆取试样过程中，应小心避免纱线捻度损失。对于机织物，经向试样应取 自不同的经纱。 纬向试样应尽量从不同的区域随机拆取有代表性纱线。

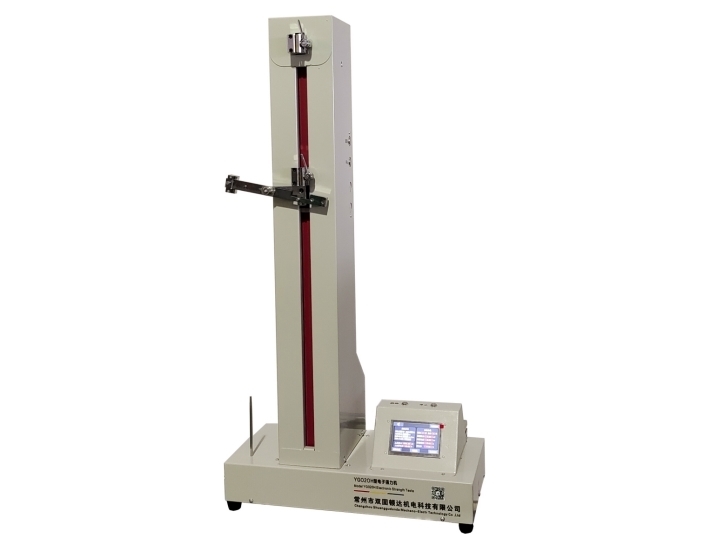

(2) 实验准备
检查仪器电源线、电器部件是否正常， 然后接通电源，并开启电源开关； 检 查并确保隔距长度为 500mm±2mm。
(3) 参数设置
在参数中检查并确保隔距长度为500mm±2mm，拉伸速度为500mm/min ，输入待测纱线的细度 (00.00) 及预加张力 (00000.00)，按“初始化”键使仪器进入测试状态。均含有对力传感器自动清零(去皮) 的功能，在去皮时请确保上夹持器除本身自重外，未有任何其他附加受力，否则，去皮不准将导致测试的不准确。预加张力按(0.5±0.10) cN/tex 的标准计算。
(4) 装夹试样
在夹持试样前，检查钳口准确的对准和平行，以保证施加的力不产生角度的 偏移。取一只待测试样管纱， 插入纱架中， 并将纱头用左手引出使之通过仪器上 的导纱钩，然后用右手在下往上拨开上夹持器的手柄， 使钳口张开，左手将纱线 通过上夹持器钳口，并使通过钳口的纱线有足够长度，按“功能--去皮—确认” 去皮， 再向下压紧夹柄使上夹持器夹住纱线。左手握住纱头不放， 右手握住下夹 持器手柄，将手柄往上提，下夹持器钳口由于弹簧力的作用将自行张开， 左手将 纱线嵌入下夹持器， 再按“功能--去皮—确认”去皮， 然后右手向下推置下夹持 器手柄，最后由下夹持器钳口将其夹紧。
(5) 拉伸测试
按触摸屏开始测试按钮，下夹持器下降，试样的拉伸试验开始，整个过程中 要注意观察在上下夹持器位置纱线是否有滑脱现象， 如有滑脱请在下夹持器自动复位后删除该次数据。检查试样断裂位置，如果断口距上下夹持器钳口距离≤5mm，废除该次实验值，重新进行试验。
(6) 打印试验报告试样按要求进行完试验次数后，此时可以打印，打印时按下“Print”图标， 选择打印格式，确认后即可打印试验报告。
