一.产品用途

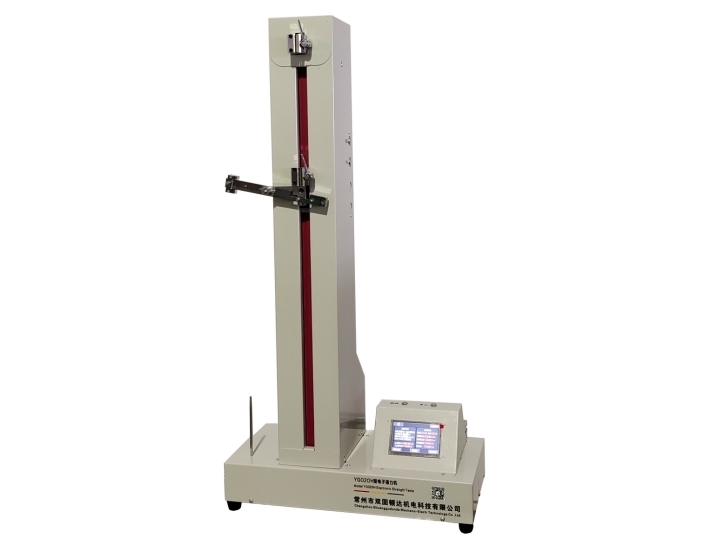

YG020H型电子强力机用于测定各种棉、毛、麻、丝、化纤、包芯纱,纤维纯纺,混纺纱线等单根纱线的断裂强力和断裂伸长率及相关指标,整机采用单片机控制系统,配备大屏幕触摸屏操作,本机适用于GB/T3916,GB/T14344,GB/T 398,GB/T 5324,GB/T 6836,FZ/T 54001,GB/T 7690.3,ISO2062,ASTM D2256等测试标准。
本机自动化程度高,测试机理先进,性能稳定可靠,适用于我国大,中,小各类纺织企业及各级检验机构,是高科技机电一体化产品,达到同类产品的国际水平。
二.产品主要技术参数
1、测试原理:等速伸长(CRE)检测机理
2、测试产品:棉,毛,丝,化纤,塑料扁丝等单根纱
3、拉力传感器量程:50N / 300N / 500N /(根据用户需求选配)
4、测力精度:<±1%
5、夹持距离:50-500mm(任意设定)
6、拉伸速度:50~1200mm/min(任意设定)
7、有效动程:800mm
8、伸长分辨率:0.01mm
9、打印:断裂强力,断裂伸长率以及统计报表
10、电源:AC220V±10%,50Hz
11、设备外形尺寸(长×宽×高):590mm×280mm×1160mm
12、重量:约60kg
三.产品结构和工作原理
该机的夹持距离是通过电机走一定的脉冲数经程序处理自动算出,强力部分则通过传感器信号经放大器至模数转换成数字信号,最后通过程序处理并通过触摸屏显示出来。
四.产品运输和安装
本机在装箱出厂时,竖放在包装箱内,在运输过程中严禁倾倒和雨淋。
拆箱后,仪器搬运时着力只允许在四周框架及仪器底部,严禁将绳索穿扎在上,下夹持器等零部件上。
本机的安装地点应满足以下要求:
a.室内地面平整,空气清洁,无腐蚀,无明显电源干扰。
b. 主机的电源应有良好的接地。
4.将主机电源,及其他联线,正确连接好,并且请安装好打印纸。
五.产品的维护和保养
1.仪器按国家计量标准JJG475——86《电子式万能试验机检验规程》中一级机要求进行一次强力检验,以保证仪器试验的精确度。
2.检验和平时操作以及搬运中,注意对传感器的保护。
3.非专业技术人员不能随拆装仪器的零部件。
六.注意事项和常见故障解决方案
l 确保机器和电脑使用电压为220v(电源需带有可靠的接地线)。
l 经常保持主机的清洁。
l 发现仪器不正常,应及时关闭电源,由熟悉该仪器的专职维修人员检查排除故障。
l 在长时间不使用仪器时,请关闭所有电源。
l 在关机后需等待一定时间(约10秒),后再次开机。仪器必须放置水平,不允许有晃动现象。
l 仪器建议使用环境和稳定符合标准要求的温度和湿度。
l 若机器出现测试结果异常,常见以下几种情况
1. 测试断裂强力异常。
处理方案:将仪器夹具空载后点击拉力清零后再次测试。
2. 测试样品显示超出行程或量程。
处理方案:1.检查选择的量程是否合适
2.调整合适的夹持长度后再进行测试
禁止用户对仪器内部进行随意的修改。
具体使用说明可以下载说明书:
