YG141型数字式织物厚度仪产品使用说明书

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2019-06-02 14:17:51 | 浏览量:1291682
关键词:YG141型数字式织物厚度仪使用说明书,YG141型织物测厚仪操作方法

在使用YG141型数字式织物厚度仪前,请详细阅读和理解全部说明,并将其保存好。若您在阅读本说明书后仍有无法解决的疑问和问题,请向常州市双固顿达机电科技有限公司询问,售后服务热线:0519-83978771。

仪器的维护

本仪器结构简单可靠,维护方便,使用中应注意防止灰尘、油污、水或其他液体侵入,并做好清洁工作,对指示灯随坏随换。

本仪器传动部分采用防尘滚动轴承,为保证其动作灵活,采用钟表油润滑,必要时可加少量钟表油,若发现动作呆滞,则请拆开清洗后再安装调整,以保证测试精度。

重要提示

本仪器虽在出厂前都经过严格的调试,严格的检验,并有妥善的包装,但仍有可能在运输过程中受到剧烈振动而造成不可预测的损坏,故在使用前有必要进行检查调整,以免影响仪器的正常使用。



本仪器使用的电源须有良好的接地,以确保操作者和仪器的安全。



本仪器不在使用时或更换压脚时,请把保护海绵垫放置在压脚与基准板之间,以保护工作面不受损伤。

因避免油污、水或其他液体侵入数显表内,否则可能会造成仪器的损坏。

应避免在高温、高湿的环境中使用,工作温度宜在0~ 40℃之间,相对湿度≤80%,以免影响仪器的精度。

数显表长期不使用时,应取出电池。

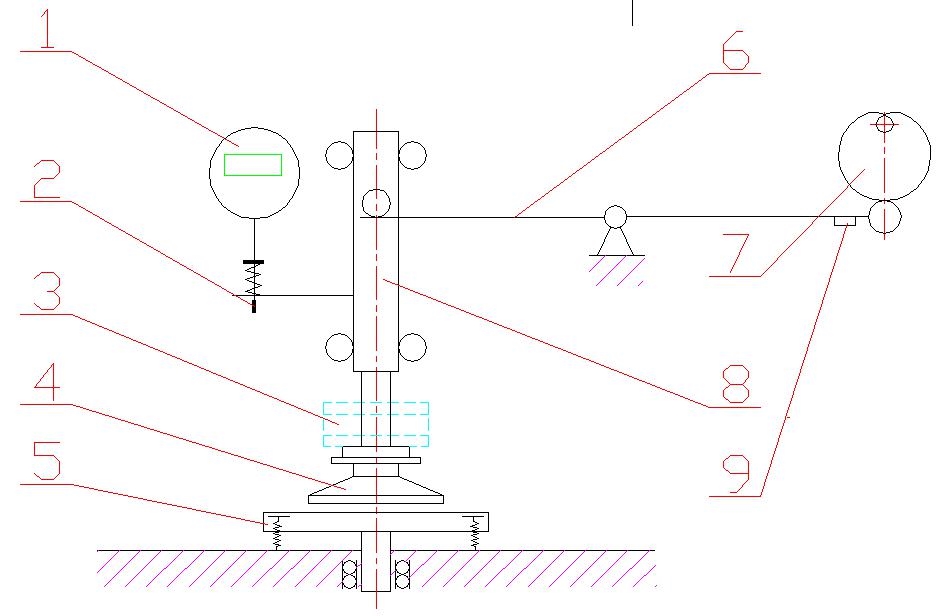

结构简图







序号说明:

1.数显表                        2.零位粗调螺钉

3.压重砝码                      4.压脚

5.基准板调整装置                6.杠杆装置

7.凸轮机构                      8.导向装置

9.配重





 一、用途

YG141型数字式织物厚度仪符合国家标准GB/T3820-1997《纺织品和纺织制品厚度的测定》的规定。使用于各种机织物、针织物、非织造布和土工布的厚度测定,亦可用于其他均匀薄料的厚度测定。

二、技术指标

·测定厚度范围:0.02~10(毫米)

·分辨率:0.001(毫米);精确度:0.01(毫米)

·压脚面积:1002000250010000(平方毫米)

·压脚直径:11.2850.4656.42112.84(毫米)

·压重时间:10,  30

·压脚下降速度:1.89(毫米/秒)

·压脚速度:压重时间为10秒后时,约2.1(次/分)

            压重时间为30秒后时,约1.2(次/分)

·仪器重量:约25(公斤)

·外形尺寸:450(毫米)x216(毫米)x305(毫米)

三、仪器结构(见仪器结构简图)

·本仪器采用电动升降,杠杆配重平衡,直接加压,自动计时,数字显示的型式,可在一般试验室环境条件下使用。

·能自动地连续或单次测量织物厚度,压重时间分为10秒或30秒两档,避免了手动测量的人为误差。

·本仪器配有力值砝码五块,其中50cN两块,100cN两块,200cN一块,并配有面积分别为100mm22000mm22500mm210000mm2四种可选压脚,这样就分别组成GB/T3820-1997中规定的各档压力,供您选择。

·压脚上下的导向装置和其他传动副均采用滚动轴承;压脚用可摆动的螺钉与测杆轴连接,有定位基准,能保证更换压脚后的平行度在0.2%以内,压脚中心与立柱侧面间距大,可满足在大块织物上测厚的要求,不必另外裁剪取样。

·基准板心轴上装有双列向心球面轴承,使基准板顶面能用三个螺钉很方便地与压脚底面调整平行度。

·数显表具有液晶显示,任意位置置零,公英制转换等功能。

四、仪器的开箱与检查

本仪器在出厂时为防止运输中振动受损,把杠杆装置用绳子捆牢,开箱后应解掉绳子。

本仪器虽在出厂前都经过严格的调试,严格的检验,并有妥善的包装,但仍有可能在运输过程中受到剧烈振动而造成不可预测的损坏,故在使用前有必要进行下列项目的检查:

·检查各螺钉有无松动现象。

·检查数显表电池是否有电,各按键是否灵活、有效,示值是否清楚稳定,笔划有无缺断现象。

·测杆轴上下移动是否正常,不得有卡滞或过分松动现象。

·电气部分接线有否松脱及各开关等是否能正常动作(此时应不能接通电源)。

·测杆轴组件的平衡位置是否正常,方法是:未加压重砝码情况下,在压脚上加10cN砝码,若压脚能因此而下降至基准板工作面,则视为合格,一般这部分平衡位置已由制造厂调整好,用户可不用重新调整。

但若发现在未加压重块情况下,或已加10cN砝码但压脚仍未与基准板工作面贴合,则视为不正常;此时可把杠杆支承座螺钉松开,使整个杠杆装置向后稍移。若发现在未加重砝码、也未加10cN砝码情况下,压脚已与基准板工作面贴合,也视为不正常;此时可把杠杆支承座螺钉松开,使整个杠杆装置向前稍移。达到平衡要求后,应拧紧支承座螺钉。

·压脚工作面与基准板工作面是否平行,方法是:加上压重砝码使压脚自由落下与基准板工作面贴合,用0.02mm的塞尺检测两工作面之间的间隙,检查前后左右四个点,以0.02mm的塞尺不能插入为合格。检查时应注意两工作面之间不得有任何异物,测杆轴组件各部位不得有任何松动情况。若达不到要求,可随机供应的内六角扳手调整基准板。

·接通电源、按下起动按钮后各项动作是否正常。

    若上述检查全部合格,则仪器即可正常使用。

五、仪器的使用

一般试验室工作台面的水平度都能满足本仪器的使用要求,只要在工作台上放置平衡后即可投入使用。

有关试样的准备按GB/T3820-1997的规定,本仪器基准板周围的空间的,故一般厚度测定不一定要求剪裁试样。

本仪器只需一人就可单独操作,由操作者记录各次测试数据,然后整理成测试报告。

仪器的使用程序:

·根据被测织物类型,合理选取压脚、加压时间和压重砝码,更换上选定的压脚。对于表面呈凹凸不平花纹结构的试样,压脚直径应不小于花纹循环长度,如果需要可选用较小压脚分别测定并报告凹凸部位的厚度。

·清洁仪器的基准板、压脚、测杆轴等,不得沾有灰尘和纤维等,检查测杆上下移动的灵活性。

·根据测试需要,将“连续”或“单次”和“10秒”或“30秒”的选择开关拨向所选择的标示位置,加上选定的压重砝码,使压脚与基准板工作面贴合。

·调整数显表的零位,可先按数显表的ON/OFF键打开数显表器,再按数显表使用说明(见六)进行置零,置零后空试几次,零位稳定后即可正式测试织物。

在空试零位时,零位漂移不得超过±0.005mm;但每次测完织物后检查回零情况时不受此限,特别是对于一些易脱毛的织物,很可能引起细纤维沾在压脚工作面或基准板的工作面上,这时回零的误差可能存在,但实际上仪器却没有零位漂移,这时若清洁后再检查回零,由于状态已变动则变得没有实际意义了;因此一般测完织物后的回零检查应具体问题具体分析,若稍有出入且测试数据稳定则仍可视为有效,若发现回零误差偏差过大或测试数据波动过大时应重新清洁、调整零位后再重新测试。

·接通电源,打开电源开关,此时电源指示灯亮;按下起动按钮,使仪器动作。

·当压脚升起时,把被测织物在无张力和无变形的情况下放置在基准板上。

·当压脚压放在被测织物上到规定时间后,读数指示灯即自动亮,在读数指示灯亮期间应尽快读取数显表上厚度指示值,并做好记录,读数指示灯不亮时读数无效。

·采用“连续”测试时,读数指示灯熄时,压脚即自动上升,并自动上下循环工作;采用“单次”测试时。则压脚不再重复动作。

·利用压脚上升和回下的空隙时间,移动被测织物至新的测定部位。重复上述程序,直至测试完规定的部位数或每一个试样。

·测试完毕后,取出被测织物,采用“连续”测试时在读数指示灯熄灭后,随即按下停止按钮(在熄灭后10秒完成),再关掉电源开关。

·把测试数据填入准备好的测试报告中。

·取下压重砝码放入附件盒中,关闭数显表电源,拉下电源插头,做好各部分的清洁工作,并用罩布盖好仪器。

·本仪器不在使用时或更换压脚时,请把保护海绵垫放置在压脚与基准板之间,以保护工作面不受损伤。



六、百分表使用说明:



序号说明:

1.电池盖                        4.ABS键(^、相对测量方式转换)

2.mm/in键(公英制转换)        5.ON/OFF键(电源开关)

3.TOL键(公差设定)           6.O键(在^测量方式时置零)



·本仪器使用时一般采用相对测量方式(按ABS键可转换测量方式,进入相对测量方式时,显示屏有INC提示符,而^测量方式时无提示符);不进行公差设定与测量(TOL);

·数显表置零:在进入相对测量方式时,显示屏有INC提示符时,按两下ABS键即可置零;

·数显表电池:SR441.5V)氧化银钮扣电池一粒在正常使用状态下使用寿命一般为8~12个月。更换电池方法:用专用工具逆时针旋转电池盖并取下,换上新电池(注意正电极必须朝外),然后压上电池盖并顺时针旋转至起始位置即可;

·使用注意事项:数显表是精密量具,使用时应防止撞击、跌落,以免丧失精度;应保持清洁,避免油污、水或其他液体侵入表内影响正常使用;不得使用丙酮等有机溶剂擦拭;数显表的任何部位不能施加电压,以免损坏电路;数显表长期不使用时,应取出电池。

·故障排除方法:

故障现象

故障原因

排除方法

数字闪耀显示

电池电压低

更换新电池

显示器不显示

1.电压底于1.1V

2.电池接触不良

1. 更换新电池

2. 擦净电池触片

数字偶尔不动

电路偶然故障

取下电池等1分钟后重新装入



七、仪器的校验本仪器属精密测量仪器,故需定时校验,可根据测试工作时间的情况,定为半年或一年。校验项目:

·数显表的精度,用块规校验,要确保数显表的精度在0.01mm以内。

·测杆轴导向部分的空隙,要求总间隙在0.05mm以下,可用塞尺检查。

·校验压脚的平衡位置和灵敏度时,可在压脚上加10cN砝码即能使压脚下降至基准板面,但若不加10cN砝码,则抬起脚再放时,压脚不能降至基准板面,但仍可有明显的向下移动。

·校验压重块和压脚的重量,确保误差每件小于±1cN
