织物拉伸强力测试原理和测试方法介绍

信息来源:网络 | 发布日期: 2019-12-22 11:40:46 | 浏览量:1291214
关键词:织物拉伸强力测试原理和测试方法介绍



织物拉伸强力

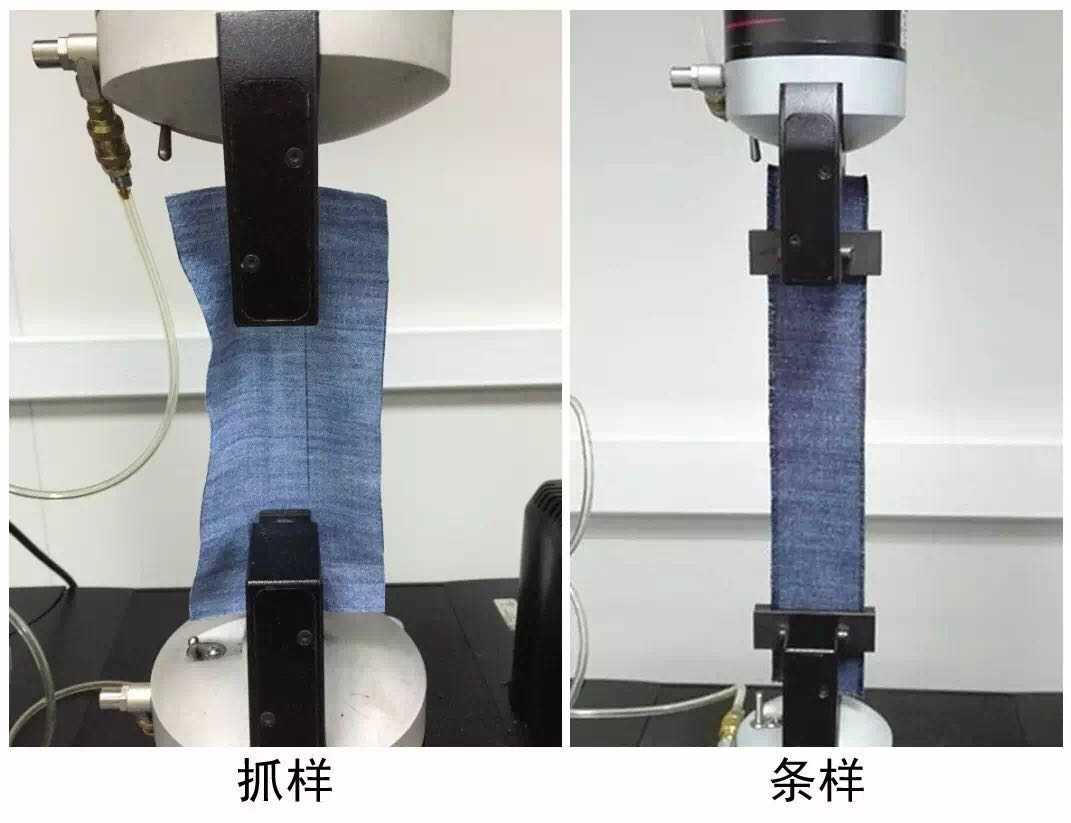

 常见的测试方法分为条样法和抓样法两种,其中条样法以其能否拆边而分为拆纱条样和剪割条样。


1.条样试验:将一定尺寸的试样扯去边纱到规定的宽度(一般5cm)后,试样整个宽度被夹持器夹持,整体受力的一种织物拉伸试验。对部分非织造布、涂层织物及不易扯边纱的织物则切割到规定的宽度后试验。


2. 抓样试验:试样宽度方向的中央部位被夹持器夹持的一种织物拉伸试样。

原理:两种方法均是以恒定的速度拉伸至试样至断脱,记录断裂强力。


织物断裂机理:织物经拉伸后,纱线先由屈曲转向伸直,然后纱线伸长变细,织物变薄,直至有纱线(^弱的)达到断裂伸长,进而纱线逐根断裂,致使织物断裂。


  由于在拉伸过程中,纱线交织点处产生挤压,使交织点处的切向滑动阻力增大,降低了纱线强伸性不匀,所以两系统纱线交织点越多,浮长越短,一定程度上有助于织物强力的增加。当然,经纬密度、纱线强度对织物强力的大小也有直接影响。


国家标准断裂强力的测试方法分为2个部分:

1:GB/T 3923.1-2013断裂强力和断裂伸长率的测定(条样法)

2:GB/T 3923.2-2013 断裂强力的测定(抓样法)

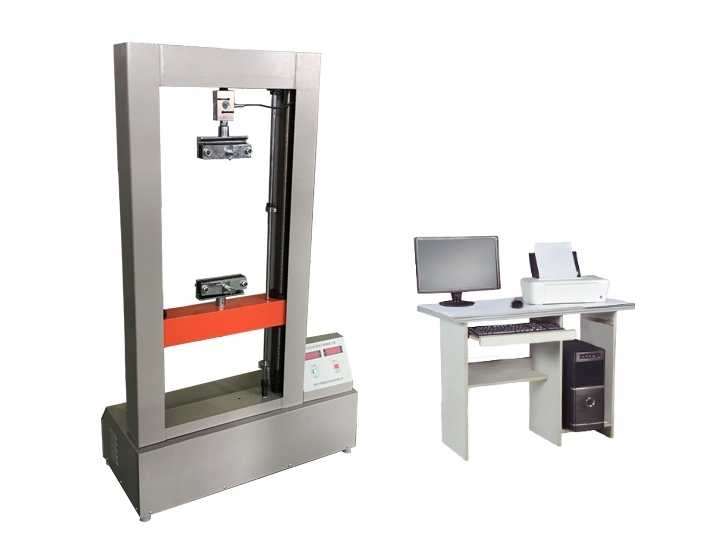

【织物拉伸强力检测仪器:常州市双固顿达机电科技有限公司,YG026B型电子织物强力机】



【用途】

YG026B型织物强力机用于测定各种纺织品,棉、毛等机织物,非织造织物的断裂强力和断裂伸长率,具有拉伸、顶破、撕裂、剥离、接缝、撕破、弹性回复、抗滑移等功能。


【符合标准】

GB/T 3923.1,GB/T 3923.2,GB/T 3917.2,GB/T 3917.3,GB/T 3917.4,GB/T 13772.1,GB/T 13772.2等标准以及其它国家标准。


【仪器特点】

1、该仪器是国家专利产品(专利号:ZL:200620073811.5,专利号:ZL:200610085935.X),同时被评为国家高新技术产品(证书编号:060404G0145N),拥有多项国家发明专利。

2、测力系统:采用高精度传感器,经国家技术监督局鉴定。

3、控制器:计算机控制,抗干扰能力强,速度快,采样速率≥1000 次/秒;并能同时处理曲线及报表。

4、显示特点:测试过程中曲线动态跟踪(监控),曲线坐标自动缩放,报表与曲线同时跟踪显示。

5、操作软件:中,英文自动切换,界面友好。

6、操作特点:引导式操作模式,操作简便。

7、能够保存试验数据及结果,具有曲线显示,查询等必要的功能,试验速度连续可调,试样拉断自动停机,峰值保持等功能。




【仪器性能及主要技术参数】

1、测试方式:等速伸长(CRE)原理测定,计算机控制,并记录曲线动态变化。可根据需要选择强力/伸长,强力/时间,伸长/时间曲线显示。

2、测试方法:拉伸,顶破,撕破

3、量    程:1000N / 3000N / 5000N(选配)

4、测力精度:<±0.5%

5、夹距:25~500mm(无级可调)

6、拉伸速度:1~450mm/min(任意设定)

7、回复速度:400mm/min

8、有效动程:450mm(可定制)

9、伸长分辨率:0.01mm

10、夹持器有效夹持宽度:根据需要选配(标准配置:55mm)

11、打印:输出各种形式数据,曲线及统计结果

12、电  源:AC220V±10%    50Hz

13、外形尺寸:600×430×1250mm

14、重   量:约150Kg
