服务热线
氨纶是聚氨基甲酸酯纤维的简称，是一种弹性纤维。氨纶一般由多根长丝组成，一般为10D/根，现时已有15D/根，甚至20D/根，理论根数愈少，条干均匀度愈好，因重叠形态之机会率愈少，干法纺丝之生产溶液DMAC对人体之肝脏有害，一般10D/根内含控制0.5mg/kg，如15D/根则含0.7mg/kg，超过标准。生产Spandex时，对于打卷张力，筒上支数，断裂强度，断裂伸度，成形度，油附着量，弹性回复率等等，都要特别注意，此等问题直接影响编织，尤以针织生产单面布更加要留意。

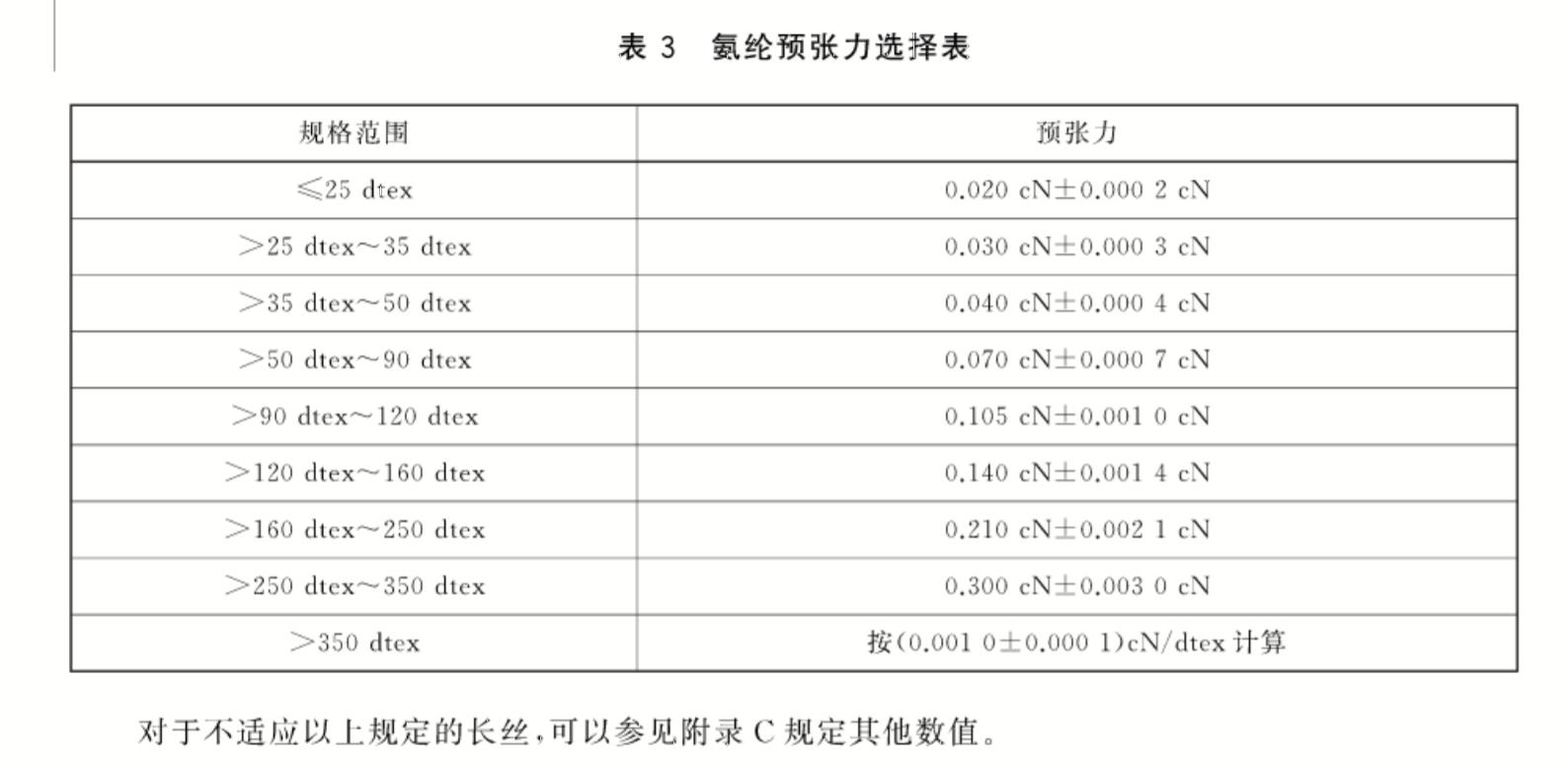

【氨纶丝预加张力施加如下图】
【氨纶丝沸水收缩率测试仪】参照国家标准GB∕T 6505-2017 化学纤维 长丝热收缩率试验方法(处理后)
氨纶丝沸水收缩率测试步骤：
（1）取几个氨纶样品,去除表面层，然后分别取长50cm试样长度，将试样挂在手工试样架上，按照规定施加预加张力后静置30秒，读取长度记为L0
（2）将样品放入沸水中（100℃）煮30分钟，试样烘干温度55度，烘干时间60分钟，将试样挂在手动试样架上，按照规定施加预加张力后静置30秒，读取长度记为LS
（3）根据沸水前、沸水后的差异,计算其沸水收缩率，标准率为10-15%。
沸水收缩率（%）=（L0-LS）/L0×100%
结论：沸水收缩率超过10-15%，表明氨纶的稳定性差。
氨纶丝沸水收缩率测试仪器检测设备推荐常州市双固顿达机电科技有限公司（销售电话15351977127）自主生产DDY6506型手动卷曲收缩率仪+恒温水浴锅
一、技术参数：
DDY6506型手动卷曲收缩率仪配合恒温水浴锅用于手动测试氨纶丝的沸水收缩率。
二、仪器配置：
1、框式样品架
①．双面可挂30绞样丝，上有30个双向2.5CN的圆盘重锤，可在32#钢丝轨道上滑动。
②．有升降装置，其升降高度为380-550mm。
③．样品架尺寸：450*80*400mm
2、测量装置
①．装有6根测量直尺0-700mm,测量直尺上装有3个夹持器及3个挂丝钩，其中一组挂钩配2.5CN游码重锤一个。
②．测量装置尺寸：420*320*820mm
3、测量重锤：
负荷重锤：2.5CN 30个
测量重锤：25CN一个，500CN一个，2500CN一个，25CN，500CN上有标尺。
4、重锤砝码精度：参照四等砝码要求检定。
【用途】：
HH-4恒温水浴锅广泛适用于科研、院校等企事业单位实验室作恒温加热、干燥、浓缩、蒸馏、浸渍药品、温渍化学药品和生物制品，还可以用于其它温度试验。
【技术参数】：
1.型号：HH-4
2.型式：双列四孔
3.电源：220V 50Hz
4.加热功率：1000W
5.控温范围：室温-100℃
6.温度精度：±0.5℃
7.工作室尺寸：350mm×300mm×130mm（长×宽×高）
8.设备外形尺寸：500mm×360mm×160mm（长×宽×高）
备注：HH-4恒温水浴锅可单列四孔，另外可以选择HH-2恒温水浴锅或HH-6恒温水浴锅。
