通风式烘箱/干热收缩测量仪

信息来源:常州市双固顿达机电科技有限公司 | 发布日期: 2019-08-11 16:32:54 | 浏览量:4562
关键词:通风式烘箱/干热收缩测量仪

通风式烘箱/干热收缩测量仪是长丝土工布中检测原料干热收缩率需要用的检测设备,其性能符合GB/T16604涤纶工业长丝国家标准,GB/T16604国家标准适用于线密度为140 dtex~9000 dtex的涤纶工业长丝,检测涤纶工业长丝干热收缩率分为两种方法,方法A-烘箱法需要用到通风式烘箱,立式量尺等装置;方法B-仪器法需要用到干热收缩率测量仪,其可以检测干热收缩率和干热收缩力。

涤纶工业长丝干热收缩率检测方法A-烘箱法

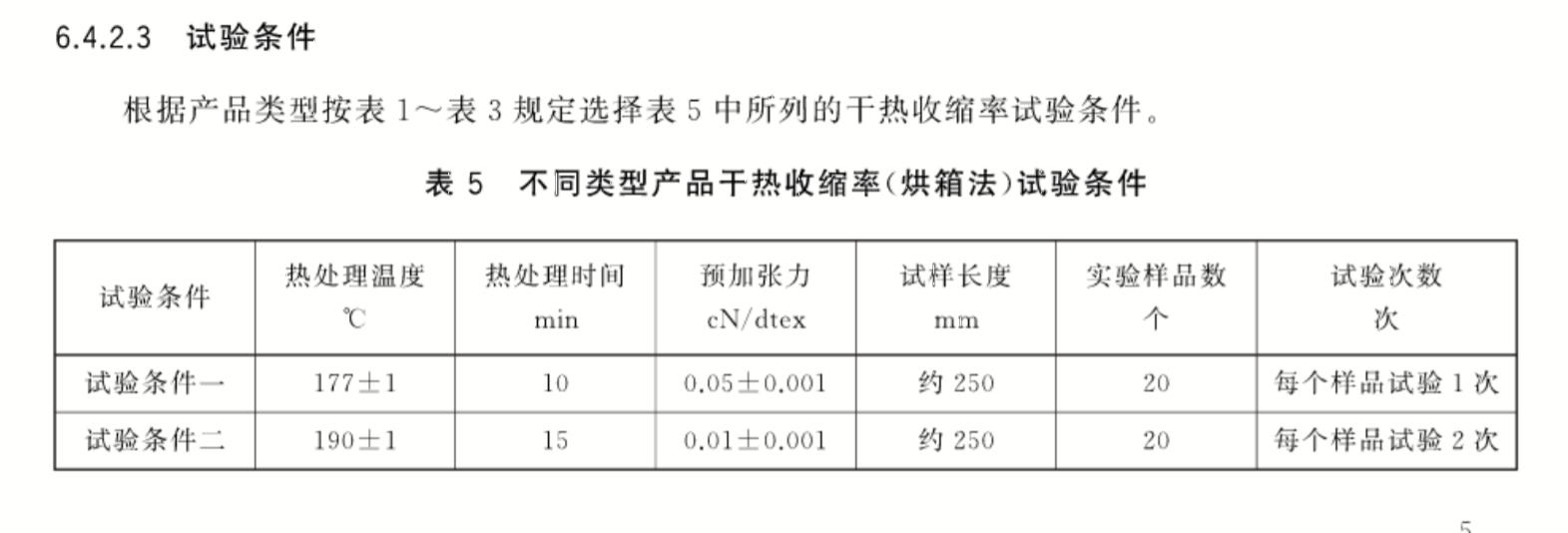

原理:在规定条件下,测定试样经干热空气处理前后的长度变化,计算其干热收缩率,试样条件如下图。


一、技术参数:
DDY6506型手动卷曲收缩率仪依据GB16604涤纶工业长丝方法A烘箱法测试方法用于手动测定涤纶工业长丝的干热收缩率(配合Y101A-3型通风式烘箱使用)
二、仪器配置:
1、框式样品架
①.双面可挂30绞样丝,上有30个双向2.5CN的圆盘重锤,可在32#钢丝轨道上滑动。
②.有升降装置,其升降高度为380-550mm。
③.样品架尺寸:450*80*400mm
2、测量装置
①.装有6根测量直尺0-700mm,测量直尺上装有3个夹持器及3个挂丝钩,其中一组挂钩配2.5CN游码重锤一个。
②.测量装置尺寸:420*320*820mm
3、测量重锤:
负荷重锤:2.5CN 30个
测量重锤:25CN一个,500CN一个,2500CN一个,25CN,500CN上有标尺(客户需要自行定制砝码)

4、重锤砝码精度:参照四等砝码要求检定。

【仪器用途】:
Y101A-3型电热鼓风烘箱用于实验室作烘焙、干燥之用,温度数字显示(LED)


【适用标准】
JB/T5520《干燥箱 技术条件》


【技术参数】
1.恒温波动度:±1℃
2.加热功率:4500W
3.电源:AC380V
4.温度范围室温-300
5.Y101A-3型电热鼓风烘箱工作室尺寸:600mm×500mm×750mm(长××高

该型号还有Y101A-1,Y101A-2,Y101A-4(用户可自选型号)
1.型号:Y101A-1,电源电压:AC220V,加热功率:2000W,温度范围:室温-300℃,工作尺寸(mm)长×宽×高:450mm×350mm×450mm
2.型号:Y101A-2,电源电压:AC220V,加热功率: 2400W,温度范围:室温-300℃,工作尺寸(mm)长×宽×高: 550mm×450mm×550mm
3.型号:Y101A-3,电源电压:AC380V三相五线制,加热功率: 4500W,温度范围:室温-300℃,工作尺寸(mm)长×宽×高:600mm×500mm×750mm
4.型号:Y101A-4,电源电压:AC380V三相五线制,加热功率: 6000W,温度范围:室温-300℃,工作尺寸(mm)长×宽×高:800mm×800mm×1000mm


涤纶工业长丝干热收缩率检测方法B-仪器法(干热收缩测量仪测试)

不同类型产品干热收缩率(仪器法)试验条件

试验条件

热处理温度(

热处理时间(min)

预加张力(cN/dtex)

试验长度(mm)

实验样品数(个)

试验次数(次)

试验条件一

177±1

2

0.05±0.001

约250

20

每个样品试验1次

试验条件二

190±1

5

0.01±0.001

约250

20

每个样品试验2次


【设备用途】

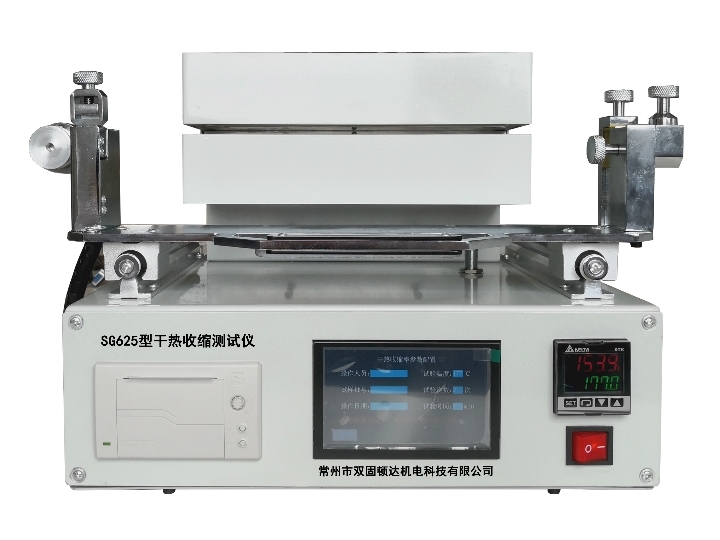

SG625型干热收缩测试仪(干热收缩测量仪)用于测试线密度为140 dtex~9000 dtex的涤纶工业长丝的干热收缩率和干热收缩力。


【适用标准】

HG/T 2821.2-2012 V带和多楔带用浸胶聚酯线绳第2部分:软线绳

GB16604-2017涤纶工业长丝

GB/T 30312-2013 浸胶纱线、线绳和帘线热收缩试验方法

GB T 9101-2017 锦纶66浸胶帘子布


【技术参数】

1、使用条件:环境温度:-10~+40℃,相对湿度:45%~85%,无振动;
2、控温范围:室温~250℃;
3、控温精度:±0.1℃;
4、收缩率测量精度(分辨率):0.01%(100%为250mm);
5、收缩力测量精度(分辨率):0.01N
6、收缩力测量范围:0~50N(范围可根据用户需要改变)
7、测试时间:0.1~60min;
8、使用电压:AC220V,50Hz;
9、最大加热功率:1000W

10、液晶触摸屏操作,带微型打印机,方便打印测试报告。

11、预加张力砝码:200克的一个组合体,150克一个组合体,100克一个组合体,50克一个组合体,20克一个组合体,50克砝码1个,20克砝码2个,10克砝码1个,5克砝码1个,2克砝码2个,1克砝码1个(砝码可以根据试样纤度和施加张力范围组合施加)

12、设备外形尺寸(长×宽×高):490mm×350mm×310mm

13、设备重量:约21kg


【干热收缩率测试报告和干热收缩力测试报告】
