渔网及渔网丝强力检测仪器（渔网丝结强检测）
目前，对于渔网渔具的产品质量要求日益提高，为了方便读者了解渔网及渔网丝的检测，小编针对最常见的断裂强力测试，参考了各类渔网渔具的国家标准后，总结了以下内容。
参考 SC/T 4022-2007 《渔网 网线断裂强力和结节断裂强力的测定》
该标准规定了渔网线断裂强力和结节断裂强力的测定方法
以下是常用于判断产品质量高低的指标
1.断裂强力 breaking load 指的是断裂处测试中所测得的最大强力
2.断裂点强力 load at rupture 指的是试样达到断裂强力点或之后的最终强力。破裂点强力通常但并不等于断裂强力
3.强度 tenacity 指的是规定状态下，试样的单位综合线密度的断裂强力（常用单位G/D即 克/丹尼尔或cn/dtex即里牛/分特克斯）
4.断裂长度 breaking length 当试样重力等于断裂强力时所计算出的长度
5.断裂时间 time-to-break 从试样开始受力的瞬间直到为止所经过的时间
实验要求：
|
实验类型 |
实验前准备 |
夹持距离 |
其他测试要求 |
|
干法强力测定 |
标准环境平衡24h |
不少于250mm |
/ |
|
湿法强力测定 |
在不含湿润剂的自来水中浸泡12h以上（过多的水在测试前抖落） |
不少于250mm |
/ |
|
干法结强测定 |
标准环境平衡24h |
不少于250mm |
应在测试前打好结，如下图：
|
|
湿法结强测定 |
在不含湿润剂的自来水中浸泡12h以上（过多的水在测试前抖落） |
不少于250mm |
应在测试前打好结，如下图：
|
由于渔网线强度比较高，所以我们专门设计了专用气动夹具：

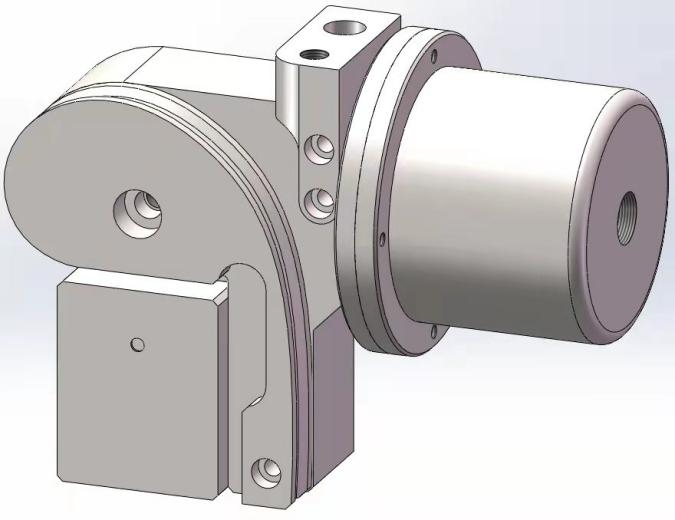

渔网丝专用气动夹具
参考 GB/T 4925-2008 《渔网 合成纤维网片强力与断裂伸长率试验方法》
|
实验类型 |
实验前准备 |
预加张力 |
夹具宽度 |
夹持距离 |
参考图 |
|
强力测定 |
标准环境平衡24h 取样应在距离网片边缘5目或5cm以上处取得 |
每个目脚或经（纬）线上的预加张力值等于网线250m长度的自重 |
4.5目以上 |
200mm |
|
|
撕裂强力测定 |
标准环境平衡24h 取样应在距离网片边缘5目或5cm以上处取得 |
同上 |
4.5目以上 |
长度方向不少于9目） |
 |
为此我们专门设计了专用的气动夹具：

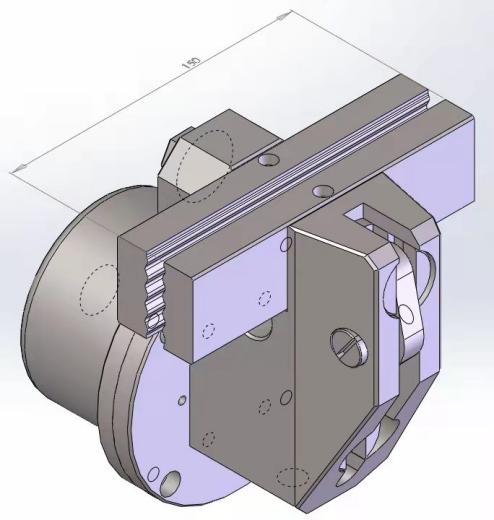

渔网网片专用气动夹具
参考 GB/T 21292-2007 《渔网网目断裂强力的测定》
|
实验类型 |
实验前准备 |
断裂时间 |
测试次数 |
夹持距离 |
参考图 |
|
网目强力测定（干法） |
标准环境平衡24h 尽可能在远离网目的网结或连接点处剪断样品目脚 测试的时候，在获得网目断裂强力之前如果有一个网结打滑，则应使用3目×3目的网片试样 网目取样应取网片中心处网目测定 |
平均断裂时间20S ±3s |
每个网片10次以上 |
视具体情况而定 |
|
|
网目强力测定（湿法） |
在20℃不含湿润剂的自来水中浸泡不少于12h 尽可能在远离网目的网结或连接点处剪断样品目脚 测试的时候，在获得网目断裂强力之前如果有一个网结打滑，则应使用3目×3目的网片试样 网目取样应取网片中心处网目测定 |
平均断裂时间20S ±3s |
每个网片10次以上 |
视具体情况而定 |
同上 |

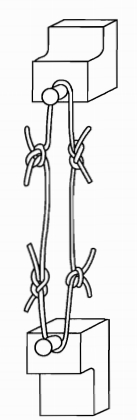

为此我们专门设计了专用的网目夹具：
渔网网目测试夹具
为了方便测试单位进行试验，我们在同一套机器上配置了这三种夹具，可以适合更多的测试类型。满足了渔网丝以及渔网厂家的生产检测需求
（整体仪器参考图）
【适用范围】
YG026PF型电子强力机（气动夹具）可通过更换夹具，用于检测渔网丝，渔网网片，渔网网目的断裂强力，断裂伸长率，断裂时间，断裂强度，渔网丝结强等参数
【符合标准】
GB/T 19975-2005 高强化纤长丝拉伸性能试验方法
HG/T 2821.2-2012 V带和多楔带用浸胶聚酯线绳 第2部分：软线绳
GB/T 16604-2017 涤纶工业长丝
GB T 32108-2015 浸胶线绳、纱线和帘线拉伸性能的试验方法
SC/T 4022-2007 渔网 网线断裂强力和结节断裂强力的测定
GB 4928-85 合成纤维渔网网片断裂强力与断裂伸长率试验方法
GB/T 21292-2007 渔网网目断裂强力的测定
【仪器特点】
1、采用双立柱龙门支架结构，外形美观，运行稳定。
2、采用高精度、高效率测力传感器，试验数据准确。
3、控制器：计算机控制，抗干扰能力强，速度快，采样速率≥1000 次/秒，并能同时处理曲线及报表（强力测量软件兼容Windows XP或Windows 7 32位操作系统）。
4、显示特点：测试过程中曲线动态跟踪（监控），曲线坐标自动缩放，报表与拉伸曲线同时在测试报告上显示。
5、操作软件：可以定制中文，英文，中文繁体等多语言软件。
6、操作特点：操作简便，可以自定义设置试样名称，批号，试验次数，操作员姓名等信息。
7、能够保存试验数据及结果，具有曲线显示，查询等必要的功能，试验速度连续可调,试样拉断自动停机，上下限位保护等功能。
8、可以自主对测力传感器进行力值标定。
9、采用气动夹具夹持方式。
10、连接电脑软件来控制机器运行与数据处理，生成数据报表，曲线等，用于存档查看等使用。
11、可通过软件来实现各种功能定做，轻松应对各种标准更新升级。
12、预加张力通过电脑软件设置好后夹持试样时通过拉力传感器施加（预加张力施加范围根据标准和线密度施加）。
13、测试报告可以导出为Word格式，Excel表格格式，PDF文件格式等多种格式，方便随时查看测试数据。
【仪器性能及主要技术参数】
1、测试方式：等速伸长（CRE）原理测定，计算机控制，并记录曲线动态变化
2、测试产品：渔网丝，渔网网片，渔网网目等
3、拉力传感器量程：100kg传感器一个，300kg传感器一个，500kg传感器一个
4、测力精度：＜±1%
5、夹距：150～500mm(任意设定)
6、夹持距离准确度：±0.01mm
7、拉伸速度：1～600mm/min（任意设定）
8、回复速度：200mm/min
9、有效动程：600mm（可以定制）
10、伸长分辨率：0.01mm
11、打印：输出各种形式数据，曲线及统计结果
12、电 源：AC220V±10％ 50Hz
13、设备外形尺寸（长×宽×高）：820mm×600mm×1600mm
14、重量：约220Kg
15、夹持方式：组合夹具
16、夹具；三副，100公斤传感器测试渔网丝气动夹具1副，500kg传感器测试渔网网片气动夹具1副（有效宽度定制为150mm），300kg传感器测试钩网手动夹具一副（定制）
