您好,欢迎访问常州市双固顿达机电科技有限公司官网!

服务热线

15351977127 051983978776

首页 > 新闻中心 > 双固资讯

新闻中心

塑料薄膜物理性能测试方法

信息来源:本站 | 发布日期: 2022-09-13 12:47:21 | 浏览量:22204
关键词:塑料薄膜拉力机,塑料薄膜试验机,塑料薄膜顶破实验,塑料薄膜试验方法,塑料薄膜检测标准,塑料薄膜测试方法,塑料薄膜拉伸试验,塑料薄膜实验方案,薄膜拉伸试验,薄膜测试方法,

1.拉伸试验

拉伸性能试验主要是确定塑料薄膜材料的拉伸强度、拉伸断裂应力、拉伸屈服应力是否能到国家标准的规定。为了研究、开发、工程设计以及塑料薄膜的产品质量控制提供依据。

制样过程中哑铃型及长条形试样均可用冲刀冲刺,长条形试样也可用其他裁刀裁取需要对各种方法制得的试样边缘平滑无缺口,可用低倍放大镜检查缺口,舍去边缘有缺陷的试样,避免薄膜从缺陷的地方过早的破裂,按纵横每个试验方向为一组,试样需要在标准环境平衡不低于4h,并且在相同环境下进行测试每组试样至少5个试样,

哑铃冲刀

可根据不同的产品或按照已有的产品标准进行选择,一般情况下,伸长率较大的试样不宜采用较宽的试样;试样应沿样品宽度方向间隔裁取



拉伸速度的选择




1±0.5mm/min

2±0.5mm/min2.5±0.5mm/min

5±1mm/min

10±2mm/min

30±3mm/min25±2.5mm/min

50±5mm/min

100±10mm/min

200±20mm/min250±25mm/min

500±50mm/min


拉伸速度按照被测材料有关规定要求的速度进行选择,如果没有规定速度,则硬质材料和半硬质材料选用较低的速度,软质材料选用较高的速度

测定拉伸弹性模量时,应选用1±0.5mm/min2±0.5mm/min2.5±0.5mm/min

测试

将稳定好的样品放置在夹具内(夹具使试样纵轴与上、下夹具中心连线相重合,夹具内粘连有橡胶之类的弹性材料避免拉力试验机的夹头滑或者是断钳口的事情发生塑料薄膜的拉伸试验可以得到塑料薄膜的拉伸模量、断裂伸长率、屈服应力和应变、拉伸强度和拉伸断裂能等材料性能参数。





2. 刺破强力

制样

取样尺寸25mm*25mm100mm*100mm

每组试样至少5个每个试样四周选取4点测试厚度,分别计算5个试样的厚度平均值

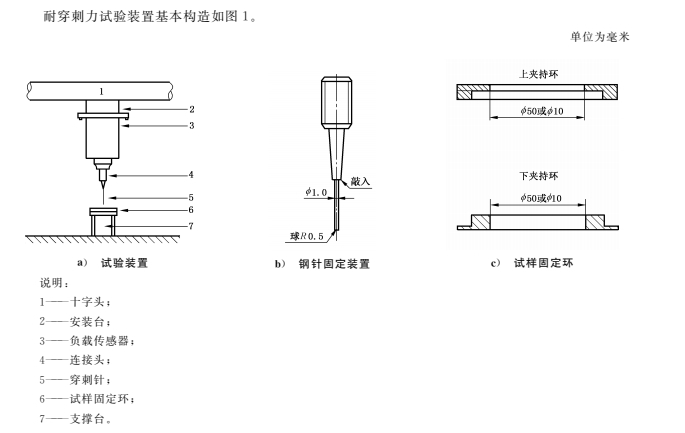

夹具示意图

穿刺速度

50±5mm/min100±10mm/min200±20mm/min

测试

将试样平展于夹具中并夹紧,采用选定的穿刺速度进行耐穿刺的测试,并计录穿刺伸长量,随着耐穿刺的增大需要用记号笔在夹持内壁试样表面画一个圆圈,测试结束后用不同颜色的记号笔用上述方法在画一个圈,如果任何位置出现双线,则表示存在滑动,实验结果舍弃

试验指标

耐穿刺性

薄膜和薄片抵抗被穿刺针穿透的能力。

注:以耐穿刺力、耐穿刺强度或穿刺伸长量表示。

耐穿刺力

穿刺针垂直穿透试样时所需的最大力。

耐穿刺强度

试样单位厚度的耐穿刺力。

穿刺伸长量

穿刺针接触试样后,当力值达到预应力时为起点,直至试样穿透时穿刺针的位移距离。











3. 耐撕裂性能

制样

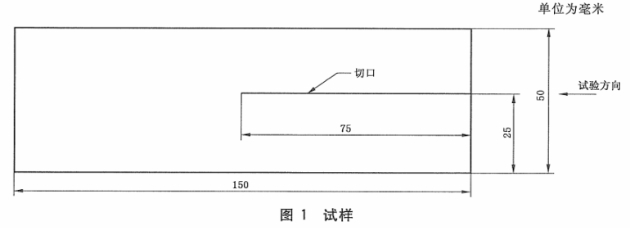

试样尺寸150mm*50mm剪裁的试样需要边缘平滑无缺口,可用低倍放大镜检查缺口,舍去边缘有缺陷的试样沿试样长轴方向切缝至1/2处(如下图所示)在测试过程中,撕裂不成直线而使裂口偏到试样另一端时,此试样应舍弃并另取试样重新测试。

试验速度

200mm/min±20mm/min250mm/min±25mm/min

测试

实验结果舍弃前20mm以及最后5mm的负载值,取其余50mm未切口长度所需的负荷









塑料薄膜拉伸试验参考标准



GBT 10401992 《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料,这些材料包括填充和纤维增强的塑料材料以及塑料制品。适用于厚度大于1mm的材料。



GBT130221991《塑料 薄膜拉伸性能试验方法》是等效采用国际标准ISO11841983《塑料 薄膜拉伸性能的测定》。适用于塑料薄膜和厚度小于1mm的片材,该方法不适用于增强薄膜、微孔片材、微孔膜的拉伸性能测试。



刺破强力参考标准



GBT 37841-2019 塑料薄膜和薄片耐穿刺性测试方法



撕裂性能参考标准



GB/T 16578.1-2008 塑料薄膜和薄片 耐撕裂性能的测定



如需了解测试仪器或检测标准,流程等详细事宜可以联系我们!

附件下载

相关文章
相关产品
  • SG689A型全自动喷丝板镜检仪(检测仪)
    SG689A型全自动喷丝板镜检仪(检测仪)
  • YG023C-Ⅲ型全自动单纱强力机
    YG023C-Ⅲ型全自动单纱强力机
  • SG461-III型数字式织物透气量仪
    SG461-III型数字式织物透气量仪
  • YG026PF型工业丝强力机(气动夹具)
    YG026PF型工业丝强力机(气动夹具)
  • SG625型干热收缩测试仪(干热收缩率测试仪)
    SG625型干热收缩测试仪(干热收缩率测试仪)
  • SG689B型双镜头全自动喷丝板镜检仪(检测仪)
    SG689B型双镜头全自动喷丝板镜检仪(检测仪)
  • YG368型全自动长丝卷曲收缩率测试仪
    YG368型全自动长丝卷曲收缩率测试仪
  • SG615型全自动长丝网络度测试仪
    SG615型全自动长丝网络度测试仪
  • SG635型全自动长丝热应力测试仪
    SG635型全自动长丝热应力测试仪
  • SG689A型全自动喷丝板检测仪(镜检仪)
    SG689A型全自动喷丝板检测仪(镜检仪)

网站首页/关于我们/新闻资讯/产品中心/产品目录/售后服务/下载中心/客户案例/人才招聘/联系我们/网站地图/XML

Copyright © 2000-2018常州市双固顿达机电科技有限公司 版权声明  苏ICP备12045844号
地址: 江苏省常州市钟楼区张家工业园富林路12号
销售电话:15351977127(联系人:王经理),0519-83978776
售后电话:0519-83978771
公司传真:0519-83978773 邮箱:czshuanggu@126.com技术支持:江苏东网科技 【管理登陆】

微信报价
Top
在线留言
